Resumen general

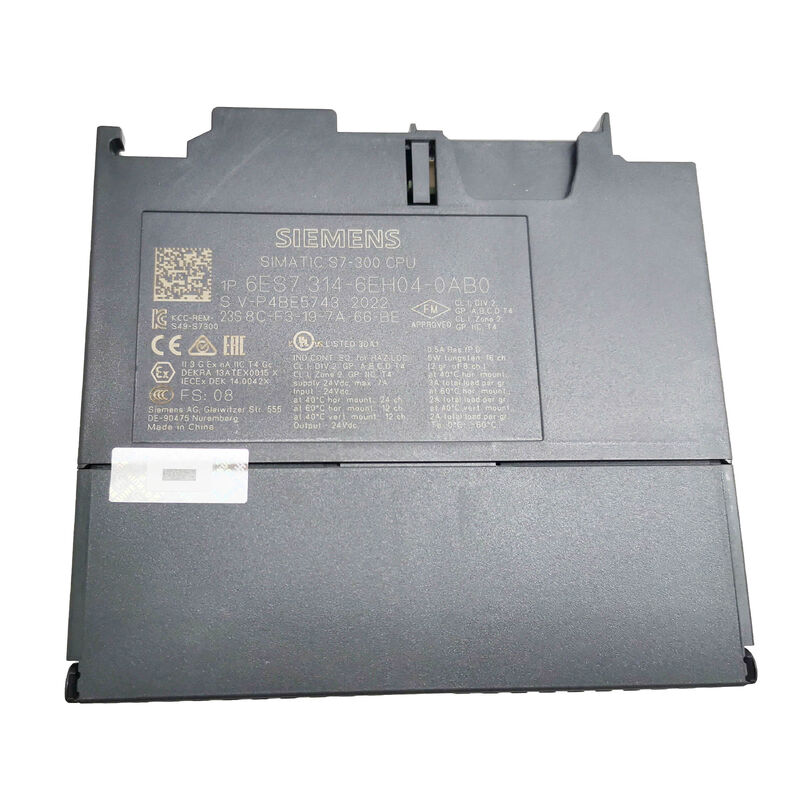

ElSe aplicarán los siguientes requisitos:es unLa CPU SIMATIC S7-300 es una CPU compacta 314C-2 PN/DPconstruido para sistemas de control que requieren I/O local, procesamiento analógico, capacidad de conteo rápido y comunicación Ethernet en un procesador central.

Siemens describe este modelo conMemoria de trabajo de 192 KB,24 entradas digitales,16 salidas digitales,4 entradas analógicas,2 salidas analógicas,1 entrada Pt100,4 contadores de alta velocidad a 60 kHz, unaInterfaz MPI/DP a 12 Mbit/s, y unInterfaz PROFINET con interruptor integrado de 2 puertos.

Siemens también enumera unacon una fuente de alimentación integrada de 24 V de corriente continua,Conectores frontales de 2 × 40 polos, y unRequisito de tarjeta de memoria micropara esta CPU.

Este perfil de hardware coloca a la CPU 314C-2 PN/DP en una posición fuerte para paneles de automatización compactos pero funcionalmente densos.y características dedicadas del lado de la máquina dentro de un cuerpo de CPU S7-300.

En el uso práctico del gabinete, eso reduce la necesidad de múltiples módulos de señal separados cuando la máquina ya se ajusta a la estructura compacta de CPU de la clase 314C.Siemens también identifica este número exacto de pieza como hardware de repuesto en la familia S7-300..

Datos técnicos

Valor de la aplicación

Esta CPU encajaAutomatización de máquinas compactas,Paneles de control OEM,sistemas de manipulación,equipo de embalaje, y otras instalaciones S7-300 en las que el controlador tenga que combinar la lógica central con una mezcla de E/S considerable.

Los canales analógicos incorporados, capacidad Pt100,y contadores de alta velocidad lo hacen especialmente útil en máquinas que necesitan manejo directo de señales y conteo rápido sin expandir inmediatamente en un conjunto de módulos más amplio.

Su interfaz PROFINET con switch integrado de 2 puertos también admite la integración de red moderna dentro de una arquitectura S7-300 establecida.

Notas de selección

Los puntos clave a verificar son los siguientes:CPU 314C-2 PN/DPLa designación, elMemoria de trabajo de 192 KB, el mismomezcla de entradas y salidas a bordo, elProfinet + estructura de la interfaz MPI/DP, y el requisito deConectores frontales de 2 × 40 polosmás aTarjeta de memoria micro.

Estas características definen si la unidad coincide con la configuración S7-300 original instalada.

Preguntas frecuentes

P1: ¿Qué tipo de CPU es 6ES7314-6EH04-0AB0?
Es unaLa CPU SIMATIC S7-300 es una CPU compacta 314C-2 PN/DPSiemens lo clasifica como un procesador compacto con E/S digital y analógica integrada, contadores de alta velocidad incorporados, comunicación MPI/DP y red PROFINET.

Eso significa que no es solo una CPU central sin señales locales; es un controlador con una conectividad de proceso interna significativa.

P2: ¿Por qué esta CPU es diferente de una CPU estándar no compacta S7-300?
Este modelo incluye un hardware de bordo sustancial que las CPU centrales estándar a menudo no proporcionan en la misma forma.

Las listas de Siemens24 DI,16 DO,4 A.I.,2 AO,1 Pt100, y4 contadores de alta velocidaddentro de la propia CPU.

Eso importa en el diseño de la máquina porque el controlador puede cubrir más de la señal y la carga de trabajo de conteo sin añadir módulos separados para cada función.

P3: ¿Cuál es la importancia de la interfaz PROFINET con el switch de 2 puertos?
Permite que la CPU participe directamente en redes de automatización basadas en Ethernet manteniendo el formato compacto S7-300.

El incorporadoInterruptor de dos puertoses parte de la estructura de hardware publicada, que es útil cuando la red de máquinas ya está diseñada en torno a esta CPU y su conexión PROFINET integrada.

Mantener el mismo esquema de comunicación es importante en el trabajo de reemplazo.

P4: ¿Por qué importa el requisito de la tarjeta de memoria micro?
Siemens afirma explícitamente que unaSe requiere tarjeta de memoria microEste requisito forma parte de la configuración de hardware instalada y debe confirmarse antes de iniciar o reemplazar.

Es un punto de compatibilidad central, no un detalle de accesorio opcional.

P5: ¿Qué se debe comprobar antes de hacer el pedido?
Confirmar el número de pieza instalada, verificar que la máquina requiereCPU 314C-2 PN/DP, comprobar los requisitos de E/S a bordo, y asegurarse de que el sistema existente depende de la mismaImporte de las emisiones,Profinado,conector delantero, yTarjeta de memoria microla estructura.

Dichos elementos determinan si el reemplazo corresponde a la función de controlador original.
