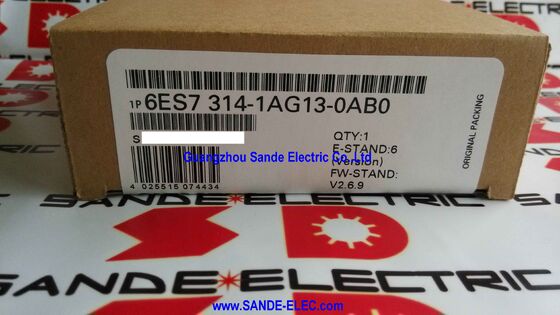

La CPU SIMÁTICA con interfaz MPI 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO

Siemens 6ES7314-1AG13-0AB0∙ SIMATIC S7-300 CPU 314 ∙ 96KB Memoria de trabajo / MPI / Alimentación de corriente continua integrada de 24 V / Tarjeta de memoria micro requerida / pieza de repuesto

CPU 314 El S7-300 de gama media

La CPU 314 ocupa el centro productivo de la gama de CPU SIMATIC S7-300.Por encima están las variantes de CPU 315 y 317 de mayor rendimiento con memorias más grandes e interfaces PROFIBUS DPLa memoria de trabajo de 96KB de la CPU 314 y el perfil de comunicación sólo MPI la colocan precisamente donde Siemens la diseñó:Sistemas de control modulares basados en racks de complejidad moderada en los que el programa se ajusta cómodamente dentro de los 96KB y toda la comunicación de red se ejecuta a través de la interfaz MPI, conexiones HMI, y intercambio de datos entre CPU.

A diferencia de las CPU compactas S7-300 (CPU 312C, CPU 313C, CPU 314C-2) que integran canales de E/S digitales y analógicos a bordo directamente en la carcasa de la CPU, la CPU 314 es un módulo de procesamiento puro.Todas las entradas y salidas son manejadas por módulos de señal separados en el bastidor S7-300Esta es la arquitectura modular estándar para el control de máquinas de tamaño medio, paneles de soporte de procesos y sistemas de automatización de servicios públicos donde el número y el tipo de E/S se definen por los módulos de señal instalados.No por lo que está incorporado en la CPU.

Especificaciones clave

MPI La interfaz que definió la ingeniería S7-300

MPI (Multi-Point Interface) es la conexión de comunicación de la CPU 314 con el mundo exterior.MPI lleva conexiones de terminal de programación (PG/PC) para subir/descargar el programa STEP 7, conexiones de panel HMI (OP/TP) para datos de pantalla del operador, y intercambio de datos de CPU a CPU (NetRead/NetWrite) entre CPU S7-300 en sistemas de rack interconectados.

MPI no es PROFIBUS, utiliza el mismo hardware físico RS-485 pero un protocolo diferente y una longitud de cable máxima significativamente más corta.Para las instalaciones en las que la comunicación con el dispositivo de campo requiera PROFIBUS DP, la configuración MPI de la CPU 314 significa que se debe agregar un procesador de comunicación CP 342-5 al rack para proporcionar la funcionalidad principal DP.

Installations designed around the CPU 314 either manage all field I/O through distributed rack expansion or through the rack's local S7-300 signal modules — the MPI-only design defines the application scope.

Fuente de alimentación de corriente continua integrada de 24 V. No se requiere un PS 307 separado para la CPU

La fuente de alimentación de corriente continua de 24 V integrada en la CPU 314 se conecta directamente al carril de alimentación del panel de corriente continua de 24 V, independientemente de la conversión de CA a CA del módulo de alimentación PS 307.La CPU obtiene su potencia de funcionamiento de 24V DC el PS 307 todavía se necesita para el voltaje del bus de bastidor y el suministro de módulos de E/S de campo, pero la CPU en sí se alimenta directamente de la fuente de corriente continua de 24 V en lugar de a través de una conexión separada del carril del PS 307.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la CPU 314 y la CPU 315-2 DP, y cuándo debe especificarse cada una?

La CPU 314 tiene una memoria de trabajo de 96KB y comunicación solo MPI, sin maestro PROFIBUS DP.Especificar la CPU 314 cuando la aplicación se ajusta dentro de 96KB y toda la E/S de campo es a través de módulos de rack locales o de la expansión remota de rack conectada por MPI. Specify CPU 315-2 DP (or higher) when a PROFIBUS DP master interface is required for distributed I/O or drive communication — the CPU 314 cannot serve as a DP master without a separate CP 342-5 communications module.

P2: ¿Es la CPU 314 una CPU compacta con E/S incorporada?

No. La CPU 314 es un procesador de rack puro sin canales de E/S digitales o analógicos incorporados.Las CPU compactas (CPU 314C-2 PN/DPEl diseño del rack y todas las direcciones de E/S en el programa instalado se basan en los módulos de señal separados.

P3: ¿Se puede utilizar la tarjeta de memoria micro de la CPU 314 fallida directamente en una unidad de reemplazo?

Sí, este es el procedimiento estándar de recuperación del programa. apaga el sistema, retira el MMC de la CPU fallida, instálalo en la CPU 314 de reemplazo, restaura la energía.La CPU de reemplazo carga el programa desde el MMC en el inicio sin un terminal de programación. Confirme que el MMC está intacto (sin daños físicos, sin exposición a descargas electrostáticas) antes de transferir.comprobar que el programa se lee correctamente después del primer encendido.

P4: ¿Cuántos nodos puede soportar la red MPI con la CPU 314?

La red MPI admite hasta 32 nodos, con direcciones 0 ∼ 31. La dirección 0 está reservada típicamente para el terminal de programación, la dirección 2 para la CPU.otras CPU S7-300 en el mismo segmento MPI, y los dispositivos de programación ocupan cada uno una dirección de nodo. La longitud máxima del cable para MPI a 187.5 kbit/s es de 50 m por segmento; a 12 Mbit/s el máximo es de 50 m sin repetidores.Los repetidores RS-485 amplían el alcance.

P5: ¿De dónde proviene el 6ES7314-1AG13-0AB0?

Como pieza de repuesto de Siemens, a través de los canales de servicio de Siemens y del mercado de repuestos bien establecido S7-300 con distribuidores de piezas de automatización industrial y proveedores de excedentes probados.La CPU 314 en AG13 y revisiones adyacentes es una de las CPU S7-300 más desplegadas a nivel mundialConfirme la designación CPU 314 (no la variante compacta CPU 314C) en la etiqueta de la unidad instalada antes de realizar el pedido.Transfiere la tarjeta de memoria micro de la unidad original a la de reemplazo.
