Controlador lógico programable por PLC
>
|
| Lugar de origen | Alemania |
| Nombre de la marca | SIMENS |
| Certificación | CE RoHS |
| Número de modelo | Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B. |

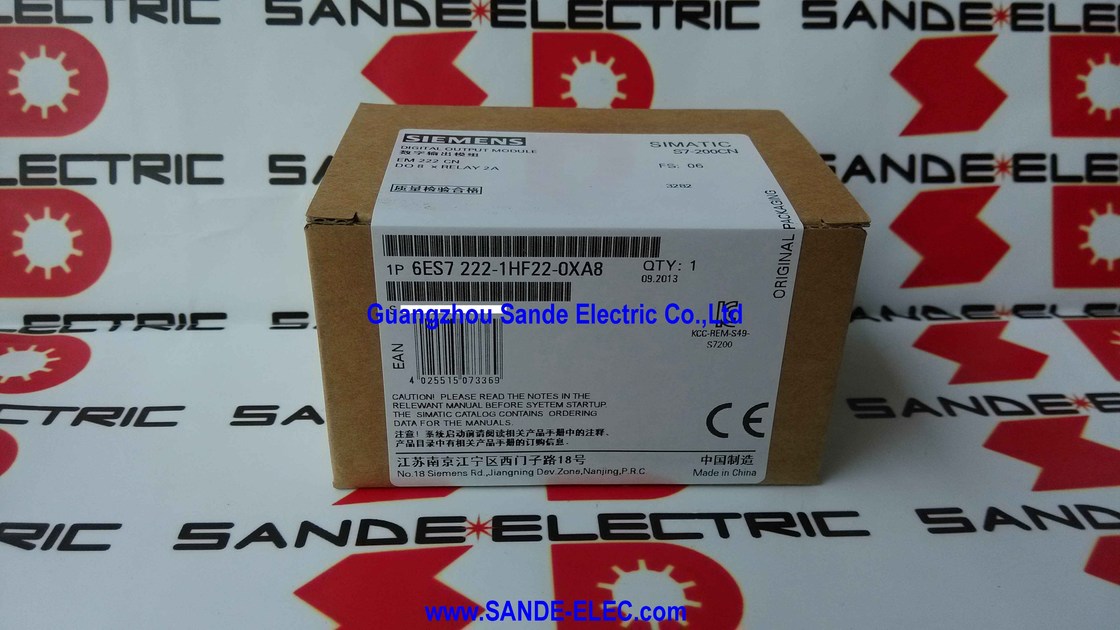

El Siemens 6ES7222-1HF22-0XA8 es el módulo de expansión de ocho salidas de relé para la familia de micro-PLC SIMATIC S7-200 CN. Se conecta al lado derecho de la CPU S7-22X — o se encadena a través de un módulo de expansión existente — añadiendo ocho contactos de relé libres de potencial a la capacidad de salida del sistema.
Para las numerosas aplicaciones de control de máquinas y equipos pequeños construidas alrededor de la plataforma S7-200 CN durante las últimas dos décadas, el módulo de relé EM 222 sigue siendo una pieza de repuesto esencial, incluso ahora que la plataforma en sí ha sido descontinuada.
La característica definitoria de este módulo es su tipo de salida de relé. Un relé es un interruptor electromecánico: una bobina energizada por el circuito de salida del PLC hace que un conjunto de contactos mecánicos se cierre.
Los contactos y la bobina están eléctricamente separados — no existe un camino de corriente entre ellos. Este aislamiento es lo que hace que la salida de relé sea tan versátil desde la perspectiva del cableado de campo. Los ocho contactos del EM 222 pueden conmutar cargas que operan a cualquier voltaje hasta el máximo nominal del relé, independientemente del voltaje de suministro del PLC.
Un canal puede conmutar una bobina de contactor de motor de 230 VCA; el siguiente canal, una válvula solenoide de 24 VCC; el siguiente, un relé de señal de emergencia de 48 VCC — todo desde el mismo módulo de expansión, sin ninguna interacción eléctrica entre ellos.
Esta flexibilidad de voltaje tiene limitaciones. Los contactos de relé conmutan en milisegundos en lugar de los microsegundos de una salida de transistor, lo que los hace inadecuados para aplicaciones de conmutación de alta frecuencia.
Y los contactos de relé se desgastan a lo largo de su vida útil — millones de operaciones mecánicamente, pero muchas menos eléctricamente a la corriente nominal — lo que hace que el EM 222 de transistor sea una mejor opción para cualquier salida que deba conmutar con frecuencia.
| Parámetro | Valor |
|---|---|
| Tipo de salida | Contactos de relé |
| Nº de salidas | 8 |
| Corriente de salida | 2A por contacto |
| Pérdida de potencia | 2W típico |
| Protección contra cortocircuitos | Ninguna |
| Dimensiones (L×An×Al) | 62×45×80mm |
| Peso | 0.25kg |
| CPUs compatibles | Solo S7-22X |
| Aprobación | Solo CE |
| Estado | Repuesto descontinuado |
En una máquina puramente de 24 VCC donde cada actuador, válvula e indicador funciona a 24 V CC, un módulo de salida de transistor suele ser la mejor opción técnica — más rápido, sin desgaste de contactos, protección electrónica contra fallos. Pero la mayoría de las instalaciones industriales no son puramente de 24 VCC. Muchas fábricas todavía ejecutan circuitos de control antiguos de 230 VCA o 110 VCA junto con sistemas modernos de 24 VCC. Las plantas de proceso utilizan señalización de 48 VCC o 110 VCC.
Los sistemas de seguridad pueden utilizar voltajes de suministro dedicados aislados de la alimentación de control normal.
En estos entornos de voltaje mixto, el aislamiento eléctrico del módulo de salida de relé entre el circuito del PLC y la carga conmutada lo convierte en la única opción práctica para conmutar directamente cargas no de 24 VCC sin hardware de interposición adicional.
Un módulo de relé EM 222 en una máquina con una mezcla de salidas de 24 VCC y 230 VCA maneja ambas desde el mismo módulo, con cada contacto de relé conmutado individualmente y los voltajes completamente separados por el mecanismo del relé.
Un módulo de salida de transistor requeriría relés externos para manejar las cargas de CA, lo que añadiría costo, espacio en el panel y componentes adicionales al diseño.
La ausencia de protección contra cortocircuitos en las salidas de contacto de relé no es un defecto de diseño — es intrínseca a cómo funcionan los contactos de relé. Un contacto de relé es un simple camino conductor cuando está cerrado; no tiene ningún mecanismo para detectar o limitar la corriente.
Un cortocircuito en una salida de relé provoca una corriente ilimitada hasta que un dispositivo de protección externo la interrumpe.
Para una instalación segura, cada canal de salida de relé debe estar protegido por un fusible externo o un disyuntor dimensionado para proteger el contacto del relé (clasificación de 2A), el cableado de campo y la carga. Los fusibles miniatura con una clasificación de 1-2A son estándar para circuitos de salida de relé de 24 VCC.
Para circuitos de 230 VCA, los disyuntores miniatura (MCB) de clasificación y característica apropiadas (típicamente curva B o C, 1-2A para cargas de bobina pequeñas) proporcionan la protección requerida.
El dispositivo de protección debe ubicarse lo más cerca posible del terminal de salida del módulo de expansión — típicamente en una regleta de terminales con fusible adyacente — para minimizar la longitud de los conductores sin protección.
En la práctica, la carga en sí misma a menudo proporciona la protección principal: un disyuntor de protección de motor protege el circuito de un contactor de arranque de motor; un fusible de regleta de terminales con fusible protege un circuito de válvula solenoide.
Lo importante es que un dispositivo de protección de clasificación apropiada esté en serie con cada circuito de salida de relé.
Los contactos de relé tienen una vida útil definida que depende tanto del número de operaciones como de las condiciones de carga en cada evento de conmutación. La vida mecánica (conmutación sin carga o con cargas muy ligeras) suele estar en el rango de 10 millones de operaciones.
La vida eléctrica en condiciones nominales — 2A a 24 VCC o equivalente — suele ser de 100.000 a 300.000 operaciones.
Esto significa que la salida de relé es más adecuada para salidas que conmutan con poca frecuencia: secuencias de arranque/parada activadas por la entrada del operador, acuses de recibo de alarmas, comandos de arranque de motor de turno o operaciones de válvula activadas por lotes.
Para salidas que ciclan cientos o miles de veces por turno — válvulas neumáticas en una línea de envasado de alta velocidad, por ejemplo — la vida eléctrica del relé puede expirar en cuestión de semanas. Estas aplicaciones de alto ciclo deben usar el EM 222 de transistor en su lugar.
El tipo de carga también afecta la vida útil del contacto.
Las cargas de CC resistivas (elementos calefactores, lámparas resistivas) son las más benignas. Las cargas de CC inductivas (bobinas de relé, solenoides) generan un pico de voltaje inverso al apagar que causa arco en el contacto — los diodos de rueda libre a través de la carga suprimen este arco y extienden significativamente la vida útil del contacto.
Las cargas de CA (contactores de motor, transformadores) generan arco tanto al conectar como al desconectar — los circuitos de supresión a través de los contactos reducen el arco y extienden la vida útil.
P1: ¿Cuántos módulos de relé EM 222 se pueden conectar a una CPU S7-22X?
Las CPUs S7-224, S7-224XP y S7-226 admiten hasta 7 módulos de expansión en total (cualquier combinación de módulos de entrada digital, salida digital y analógicos).
Los S7-221 y S7-222 están limitados a 2 módulos de expansión cada uno. Se pueden combinar varios módulos de relé EM 222 en la misma estación dentro de estos límites — un S7-226 con siete módulos de relé EM 222 proporcionaría 56 contactos de salida de relé además de las salidas integradas de la CPU.
También se debe verificar la corriente de suministro de expansión interna de la CPU frente a la corriente total consumida por todos los módulos de expansión conectados.
P2: ¿Pueden las salidas de relé EM 222 conmutar cargas de CA y CC en diferentes canales simultáneamente?
Sí. Cada contacto de relé está eléctricamente aislado — no hay un camino eléctrico común entre los contactos. El canal 1 puede conmutar una bobina de contactor de motor de 230 VCA, el canal 2 una válvula solenoide de 24 VCC, el canal 3 un relé de 48 VCC, todo simultáneamente sin ninguna interacción eléctrica entre los circuitos.
La práctica de cableado adecuada (etiquetado, agrupación por voltaje de carga, secciones de terminales separadas para diferentes clases de voltaje) es importante para una instalación y mantenimiento seguros, pero eléctricamente el aislamiento entre los contactos de relé admite completamente la operación de voltaje mixto.
P3: ¿Cuál es la diferencia entre este módulo y el EM 222 de salida de transistor (6ES7222-1BF22-0XA8), y cómo se debe elegir entre ellos?
La versión de relé conmuta cualquier voltaje (CA o CC) hasta el máximo nominal, a velocidades de conmutación de milisegundos, sin protección electrónica contra sobrecorriente. La versión de transistor conmuta solo 24 VCC, a velocidades de conmutación de microsegundos, con protección electrónica contra cortocircuitos.
Elija relé cuando: las cargas incluyan voltajes de CA o voltajes no de 24 VCC, se requiera aislamiento eléctrico o la frecuencia de conmutación sea baja.
Elija transistor cuando: todas las cargas sean de 24 VCC, se necesite conmutación rápida o de alta frecuencia (pulsos de paso, PWM, válvulas neumáticas ciclando muchas veces por minuto) o la larga vida útil del contacto sin mantenimiento sea importante.
P4: ¿Es el 6ES7222-1HF22-0XA8 (CN, solo CE) eléctricamente equivalente al 6ES7222-1HF22-0XA0 (producción europea, aprobaciones completas)?
Sí, las especificaciones eléctricas, el número de salidas, las clasificaciones de los contactos y la compatibilidad del bus de expansión S7-22X son idénticas.
La diferencia radica únicamente en la certificación del producto: el XA8 (variante CN) solo tiene aprobación CE, mientras que el XA0 (variante europea) tiene certificaciones adicionales, incluidas UL y cUL.
Para instalaciones donde la certificación CE cumple con el requisito reglamentario, el XA8 es un reemplazo funcional directo para el XA0 — sin cambios de hardware, sin cambios en el programa del PLC, sin necesidad de reconfiguración.
P5: La plataforma S7-200 CN ha sido descontinuada. ¿Todavía se pueden obtener módulos de relé EM 222 de repuesto?
La plataforma S7-200 fue descontinuada por Siemens, seguida por la familia S7-200 CN.
Si bien Siemens ya no produce ni distribuye activamente estos módulos a través de canales estándar, la base instalada de sistemas S7-200 y S7-200 CN en todo el mundo es grande, y existen existencias sustanciales de módulos de repuesto en el mercado de excedentes industriales.
Proveedores especializados de piezas de automatización Siemens heredadas y descontinuadas suelen tener en stock el módulo de relé EM 222 tanto en condiciones de nuevo-viejo stock como reacondicionado.
Para sitios que operan equipos S7-200 CN, construir un stock de repuestos de módulos críticos — incluido el EM 222 — es una práctica de mantenimiento sólida.
