Interfaz IM 6ES7153-2BA02-0XB0 6ES7 153-2BA02-0XB0 6ES7153-2BAO2-OXBO

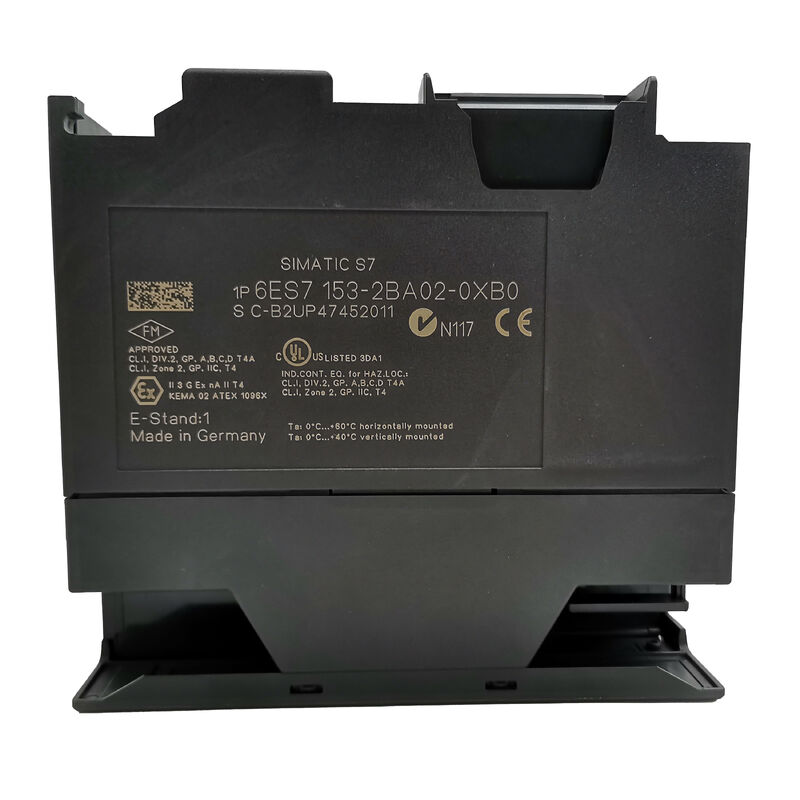

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP Alta función ∙ 12 módulos / redundancia / estampado de tiempo isócrono / HART extendido / DP / PA Link / 24VDC

El módulo de interfaz ET 200M de capacidad completa ¿Qué distingue al HF de otras variantes IM 153-2?

Existen varias variantes IM 153-2 dentro de la familia ET 200M, y difieren en formas que afectan el diseño del sistema más de lo que sugieren sus nombres similares.El 6ES7153-2BA02-0XB0 ocupa la posición superior en la jerarquía de capacidades IM 153-2:

La capacidad de la estación de 12 módulos es la primera ventaja práctica. Una estación estándar de 8 módulos maneja la mayoría de las configuraciones.combinaciones de tecnología digital, módulos analógicos y de funciones, o nodos de instrumentación pesada donde los 8 módulos limitan las fuerzas que dividen un grupo lógico de E/S en dos estaciones separadas.

La segunda diferenciación clave es la compatibilidad entre DP/PA Link y Y-Link.La variante 2AA02 no puede utilizarse en arquitecturas DP/PA Link sólo la serie 2BA puede servir como módulo de interfaz dentro de un DP/PA Link o Y-LinkPara los sistemas de automatización de procesos que integran dispositivos de campo PROFIBUS PA (transmisores de presión y flujo con comunicación PA) a través de un enlace DP/PA, la especificación 2BA02 es la correcta.

Especificaciones clave

Estampillado de tiempo isócrono 32 señales por ranura

El 2BA02 admite una marca de tiempo isócrona de hasta 128 señales de entrada digital a través de la estación de 12 módulos, con hasta 32 señales por ranura individual.El modo isócrono sincroniza la captura de datos del módulo con el ciclo del bus PROFIBUS DP Esto proporciona una referencia de tiempo coherente con el ciclo de programación del controlador en lugar de una deriva de reloj independiente a nivel de módulo.

Para el registro de la secuencia de sucesos en las plantas de proceso, se debe reconstruir el orden exacto de las alarmas de los instrumentos, los cambios de estado de las válvulas,o viajes de interbloqueo después de un incidente. El sello horario isócrono da la precisión forense que los sellos de 10 ms no sincronizados no pueden.Las aplicaciones que incluyen los sistemas de protección de las centrales eléctricas, los bloqueos de seguridad de las refinerías y el registro de eventos del proceso de lote dependen de esta capacidad.

Iniciativa extendida de HART y esclavitud

Variables secundarias extendidas de HART:La transmisión HART estándar incluye la variable primaria y los datos de proceso limitados.El 2BA02 amplía el rendimiento de datos HART para incluir variables secundarias mediciones adicionales de transmisores multivariables (presiónEstos valores adicionales están disponibles en los datos de proceso de la estación para el programa del controlador.

Iniciativa de esclavos para Drive ES y Switch ES:The module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionEsto reduce la latencia para los ciclos de lectura/escritura de parámetros en las aplicaciones de gestión de parámetros de la unidad.

Escenarios de aplicación

Estaciones de enlace DP/PA en automatización de procesos:La instrumentación del proceso en PROFIBUS PA se conecta al controlador S7 a través de un enlace DP/PA.El 2BA02 sirve como módulo de interfaz para la sección de E/S ET 200M del enlace DP/PA, la configuración que el 2AA02 no puede admitir..

Nodos de instrumentación densos:12 módulos analógicos en un gabinete de ensamblaje de instrumentación central con entradas de presión, temperatura, caudal y nivel, todos dentro de una estación ET 200M.El sello horario isócrono registra la secuencia de cambios de variables de proceso durante los eventos de alteración.

Monitoreo de la unidad con instrumentos HART:Estado de la unidad de VFD a través de Slave Initiative + datos del transmisor HART multivariables a través de variables secundarias extendidas, ambos disponibles desde una estación 2BA02 sin hardware adicional.

Preguntas frecuentes

P1: ¿Cuál es la diferencia funcional entre el 2BA02 y el 2BA82 (6ES7153-2BA82-0XB0)?

Ambas son variantes IM 153-2 HF que admiten 12 módulos, redundancia, marcaje de tiempo isócrono y enlace DP / PA.El 2BA82 es una revisión de hardware posterior con características eléctricas ligeramente actualizadas (650mA vs 600mA de corriente nominal) y firmware revisadoPara los sistemas instalados que utilizan el 2BA02, un reemplazo directo del 2BA02 mantiene una compatibilidad de firmware idéntica.

P2: ¿Por qué el 2BA02 es compatible con DP/PA Link cuando el 2AA02 no lo es?

El enlace DP/PA requiere que el módulo de interfaz admita servicios acíclicos DPV1, diagnósticos extendidos y el perfil de esclavo DP PROFIBUS específico definido para la operación del enlace DP/PA.La serie 2BA implementa estas capacidades extendidas de DPV1La serie 2AA no incluye las extensiones de perfil DPV1 del lado esclavo requeridas para la función de interfaz DP/PA Link.No es una configuración.

P3: ¿Se pueden instalar módulos FM y CP en las 12 ranuras o sólo módulos de señal?

Cualquier combinación de módulos de señal S7-300 (SM), módulos de función (FM) y procesadores de comunicación (CP) liberados para el uso ET 200M puede llenar las 12 ranuras.Los módulos de CP y de PROFIBUS o AS-Interface funcionan en la estación 2BA02 como lo harían en un bastidor central S7-300El número total de SM + FM + CP combinados no debe exceder de 12.

P4: ¿Qué indica la dirección de la estación PROFIBUS 801Eh?

801Eh es el VendorID (identificador del fabricante y de la familia de dispositivos) codificado en el archivo GSD de este módulo.Aparece en la herramienta de configuración de red PROFIBUS DP y confirma la identidad del módulo cuando el maestro de DP construye su tabla de estacionesLa dirección del bus PROFIBUS (1 ¢ 125) se establece de forma independiente mediante el interruptor DIL situado en la cara delantera del módulo.

P5: ¿Qué herramienta de programación configura la estación 2BA02 en el proyecto S7?

PASO 7 La configuración de hardware HW Config (Clásico) o TIA Portal maneja la estación ET 200M ¢ asignando la dirección PROFIBUS, configurando qué módulos ocupan qué ranuras,y que permite la marca de tiempo y los parámetros HARTEl archivo GSD para el 2BA02 debe instalarse en el entorno de programación antes de que el módulo aparezca en el catálogo de hardware.
