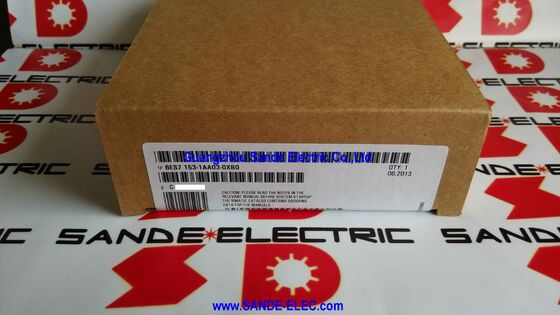

Siemens 6ES7153-1AA03-0XB0 ∙ SIMATIC ET 200M IM 153-1 DP ST ∙ PROFIBUS DP Interface / Máximo 8 módulos S7-300 / 24VDC / 350mA / 5ms Puente / 3W

La interfaz que conecta ET 200M con PROFIBUS

El IM 153-1 DP ST es el módulo de interfaz PROFIBUS DP en la cabeza de cada estación de E/S distribuida ET 200M.los módulos de señal en el rack ET 200M no tienen conexión a la red ️ el IM 153-1 es lo que hace que la estación sea visible para el maestro PROFIBUS DP, gestiona el intercambio cíclico de datos de E/S y distribuye los datos de comunicación a los módulos de señal S7-300 instalados en el plano de fondo interno de la estación.

El IM 153-1 DP ST es la variante estándar, no el High Feature (IM 153-2 HF). admite hasta 8 módulos de señal S7-300 por estación, intercambio cíclico PROFIBUS DP estándar,y diagnóstico de la estación básicaNo hay redundancia, no hay modo isócrono y no hay servicios acíclicos DP V1.Para las instalaciones en las que la estación solo necesite un intercambio de E/S cíclico fiable sin sincronización de tiempo ni gestión inteligente de dispositivos, el IM 153-1 DP ST proporciona todo lo necesario a un menor costo y complejidad que la variante HF.

The 5ms stored energy time ensures the module continues operating through brief supply dips — transient disturbances on the 24V DC cabinet supply that are common near frequency inverters and motor starting equipmentLas interrupciones cortas que de otro modo harían que la estación abandonara el bus PROFIBUS y requieran un reinicio se superan sin pérdida de datos.

Especificaciones clave

Escenarios de aplicación

Cabina de E/S distribuida en la sección de la máquina:Un rack ET 200M instalado en un sub-panel local cerca de la sección de la máquina, conectado a la CPU principal S7-300 o S7-400 a través de PROFIBUS DP.El IM 153-1 DP ST gestiona la comunicación desde el cable principal PROFIBUSEl cableado de campo para sensores y actuadores en esa sección se conecta localmente.

Reemplazo en los sistemas existentes basados en PROFIBUS:Muchos sistemas S7-300, S7-400 y PCS 7 construidos alrededor de PROFIBUS DP con estaciones ET 200M continúan en producción.sustituirlo por el mismo IM 153-1 DP ST restablece la estación sin ningún cambio de configuración la dirección PROFIBUS se establece a través del interruptor rotativo para que coincida con el original, y el banco del módulo de señal debajo de él está intacto.

Panel de campo para la industria de procesos:ET 200M con IM 153-1 DP ST es estándar en las cajas de unión de campo de la industria de procesos donde los transmisores analógicos y los dispositivos de campo discretos se conectan a un tronco DP PROFIBUS.Hasta 8 módulos de señal por estación manejan un número razonable de dispositivos de campo desde un solo punto de distribución.

I/O estándar rentable sin redundancia:Cuando la disponibilidad de las estaciones durante el cambio por error del controlador se gestiona en el nivel maestro PROFIBUS (S7-400H con dos maestros DP), a menudo son suficientes las estaciones ST IM 153-1 DP estándar.La arquitectura de redundancia se encuentra en el lado maestro; la estación simplemente se vuelve a conectar al maestro activo.

Preguntas frecuentes

P1: ¿En qué se diferencia el IM 153-1 DP ST del IM 153-2 HF?

El IM 153-1 DP ST admite hasta 8 módulos S7-300 con intercambio de DP PROFIBUS cíclico estándar solo sin redundancia, sin modo isócrono, sin servicios acíclicos DP V1, sin marca de tiempo.El IM 153-2 HF admite hasta 12 módulos, redundancia de la estación (conexión redundante de doble DP), modo isócrono y acceso al parámetro acíclico DP V1.IM 153-2 HF para las estaciones que requieren redundancia o funcionamiento isócrono.

P2: ¿Cómo se establece la dirección de la estación PROFIBUS?

A través de un selector de direcciones rotativo en la cara frontal del módulo. Establezca la dirección para que coincida con el valor asignado a este esclavo en la configuración de hardware STEP 7 del maestro DP.Un desajuste entre el selector físico y la dirección configurada activa el LED BF (Bus Fault) y excluye la estación del ciclo de bus PROFIBUS hasta que se corrija.

P3: ¿Qué sucede con las salidas ET 200M si se pierde la conexión PROFIBUS?

El monitor PROFIBUS del módulo expira cuando no se recibe ningún telegrama DP válido dentro del tiempo límite configurado.La estación ET 200M entra en un estado seguro La respuesta es configurable por estación durante la puesta en marcha.

P4: ¿Se pueden utilizar los módulos de señal S7-300 de cualquier revisión con el IM 153-1 DP ST?

Sí, el IM 153-1 DP ST es compatible con la gama completa de S7-300 SM (módulos de señal), FM (módulos de función) y CP (procesadores de comunicación) que encajan en el rack ET 200M,hasta el máximo de 8 módulosConfirmar la compatibilidad de cualquier función o módulo de comunicación especializado con la documentación del producto de Siemens.

P5: ¿De dónde proviene el 6ES7153-1AA03-0XB0?

A través del mercado de repuestos Siemens ET 200M, los canales de servicio de Siemens, los distribuidores de piezas de repuesto para la automatización industrial y los proveedores de excedentes probados.El IM 153-1 AA03-0XB0 es un módulo de interfaz ET 200M ampliamente utilizadoConfirme el número completo de la pieza, incluida la revisión AA03-0XB0, en la etiqueta del módulo instaladoAA02) son funcionalmente compatibles, pero el AA03 es la última revisión de esta serie.
