Controlador lógico programable por PLC
>
|
| Lugar de origen | Porcelana |
| Nombre de la marca | SIMENS |
| Certificación | CE RoHS |
| Número de modelo | 6ED1052-1FB00-0BA6 |

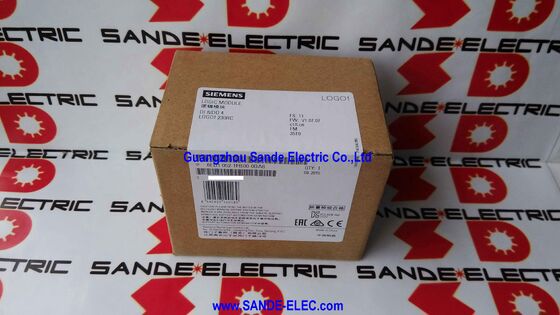

El Siemens 6ED1052-1FB00-0BA6 es el LOGO! 230RC — la versión con pantalla integrada del dispositivo de microautomatización más popular de Siemens para entornos de 115V/230V AC/DC.
Ocupa una posición distintiva en el panorama de la automatización: demasiado inteligente para ser un panel de relés, demasiado compacto y rentable para justificar un PLC completo, el LOGO! llena el espacio entre el cableado complejo de relés y los sistemas PLC adecuados para miles de pequeñas tareas de control que existen en plantas industriales, edificios comerciales y aplicaciones de infraestructura.
La variante 230RC opera directamente desde la red eléctrica de CA sin necesidad de un transformador de CC de 24V o un módulo de fuente de alimentación separado.
La entrada de alimentación es del mismo voltaje que las entradas de campo — conecte la unidad directamente a la red eléctrica de 115V o 230V AC, y el mismo voltaje alimenta las ocho entradas digitales. Los sensores y interruptores compatibles con 115V/230V AC se conectan directamente a los terminales de entrada.
Este diseño de conexión directa a la red simplifica significativamente la instalación en entornos donde los dispositivos de campo de voltaje AC son la norma — no hay una fuente de alimentación de CC intermedia que dimensionar, instalar o mantener.
Las cuatro salidas de relé proporcionan una versatilidad de conmutación genuina: los contactos de relé libres de potencial pueden conmutar diferentes voltajes en diferentes canales de salida, manejar cargas resistivas de hasta 10A y controlar cargas inductivas como contactores de motor, válvulas solenoides y arrancadores de bomba de hasta 3A.
Esta flexibilidad — combinada con la capacidad de mezclar cargas AC de 115V y 230V en diferentes contactos de relé — hace que el 230RC sea la opción natural para el control de equipos mecánicos alimentados por AC donde las salidas del PLC necesitan conmutar cargas reales de voltaje de red directamente sin relés intermedios.
| Parámetro | Valor |
|---|---|
| Voltaje de Suministro / Entrada | 115V/230VAC/DC |
| Entradas Digitales | 8 |
| Salidas de Relé | 4 |
| Clasificación del Relé | 10A resistiva / 3A inductiva |
| Memoria | 200 bloques de funciones |
| Pantalla | LCD Integrado |
| Ancho de Carril DIN | 4 MU (72mm) |
| Dimensiones (Al×An×Pr) | 90×72×55mm |
| Temp. de Operación | 0–55°C |
| Expansión Máx. | 24 DI / 16 DO / 8 AI / 2 AO |
El límite de 200 bloques del LOGO! 0BA6 define el número máximo de conexiones lógicas que puede contener el programa del circuito.
Un bloque de función es cualquier elemento — un contacto, una bobina, un temporizador, un contador, un comparador, una función especial. Un simple circuito de temporizador de encendido consume tres bloques; un programa integral de automatización de edificios que gestiona iluminación, ventilación y acceso puede usar 150–180 bloques antes de alcanzar el límite.
El techo de 200 bloques maneja cómodamente las tareas de control para las que fue diseñado el LOGO!: reemplazar un panel de relojes programadores, relés y contactos auxiliares con un único dispositivo programable.
Para tareas que exceden los 200 bloques — secuencias más complejas, sistemas de edificios más grandes, control de máquinas multieje — el 0BA8 con 400 bloques o un SIMATIC S7-1200 es el paso adecuado.
La pantalla del 230RC (la designación "RC" incluye pantalla; la versión pura sin pantalla es la "RCo") proporciona tres funciones operativas: modificación de parámetros del programa in situ utilizando los cuatro botones de navegación sin necesidad de un PC; hasta 40 textos de mensajes configurables en Soft Comfort que aparecen en respuesta a condiciones del programa ("Bomba en Marcha", "Puerta Abierta — Alarma", "Tanque Vacío"); y visualización en tiempo real de recuentos de temporizadores activos, valores de contadores y mediciones analógicas.
Para instalaciones pequeñas e independientes donde no se justifica una HMI dedicada, la propia pantalla del LOGO! proporciona información de estado esencial sin coste de hardware adicional.
Los módulos de expansión LOGO! se conectan al lado derecho de la unidad básica mediante una fijación directa lado a lado — sin cable de bus, sin rack, sin interconexión complicada.
Los módulos se acoplan físicamente y se conectan eléctricamente a través de sus conectores laterales, creando una fila compacta en el carril DIN.
La configuración máxima ampliable — 24 DI, 16 DO, 8 AI, 2 AO — se logra añadiendo la combinación adecuada de módulos de expansión digitales y analógicos LOGO!.
El módulo de comunicación AS-Interface extiende el LOGO! para controlar hasta 31 esclavos AS-Interface; el módulo KNX integra el LOGO! directamente en redes de automatización de edificios.
P1: ¿Se puede programar el LOGO! 230RC directamente en el dispositivo, o siempre se requiere un PC?
Ambas son posibles. La unidad admite programación directa desde el panel de teclas a través de los cuatro botones de navegación para circuitos simples. Para programas complejos con muchos bloques, textos de mensajes y simulación, LOGO! Soft Comfort V6 en un PC es mucho más eficiente.
Los programas se transfieren a través de un cable de PC; el LOGO! se ejecuta de forma independiente.
P2: ¿Qué cargas pueden conmutar directamente los contactos del relé?
Los contactos de 10A a 230VAC conmutan hasta 2.300W de carga resistiva. Las cargas inductivas (contactores, bobinas solenoides, primarios de transformador) están limitadas a 3A por contacto — aproximadamente 690W a 230VAC.
Las cargas de motor por encima de 3A deben ser controladas a través de un contactor externo; el relé LOGO! energiza la bobina del contactor, y el contactor maneja la corriente del motor.
P3: ¿Son compatibles los módulos de expansión 0BA6 con las unidades básicas LOGO! de generación 0BA7 o 0BA8?
No. Los módulos de expansión son específicos de la generación — los módulos 0BA6 solo funcionan con unidades básicas 0BA6. Las diferentes generaciones utilizan diferentes protocolos de bus de expansión y no son intercambiables.
Al adquirir módulos de expansión de reemplazo o adicionales, confirme siempre que la generación coincide con la unidad básica instalada.
P4: ¿Qué sucede con el programa LOGO! y los valores retentivos durante un corte de energía?
El programa se almacena en memoria Flash no volátil y persiste indefinidamente a través de interrupciones de energía. Los valores retentivos (contadores, estados de temporizadores, banderas configuradas como retentivas) se conservan mediante EEPROM sin una batería de respaldo. Los valores no retentivos se restablecen a sus valores iniciales al encenderse.
La elección de qué valores hacer retentivos se establece en Soft Comfort durante el desarrollo del programa.
P5: ¿Cuál es la ruta de actualización cuando una tarea supera el límite de 200 bloques del LOGO!?
Para un rango de E/S extendido, los módulos LOGO! AS-Interface añaden hasta 31 dispositivos de campo sin consumir capacidad lógica del LOGO!.
Cuando el programa en sí supera los 200 bloques, el siguiente paso es el SIMATIC S7-1200, que ofrece 75KB o más de memoria de trabajo, PROFINET IO y conjunto completo de instrucciones PLC en un factor de forma de carril DIN comparablemente compacto.
