R33B. La unidad de base principal de la serie Mitsubishi MELSEC iQ-R.

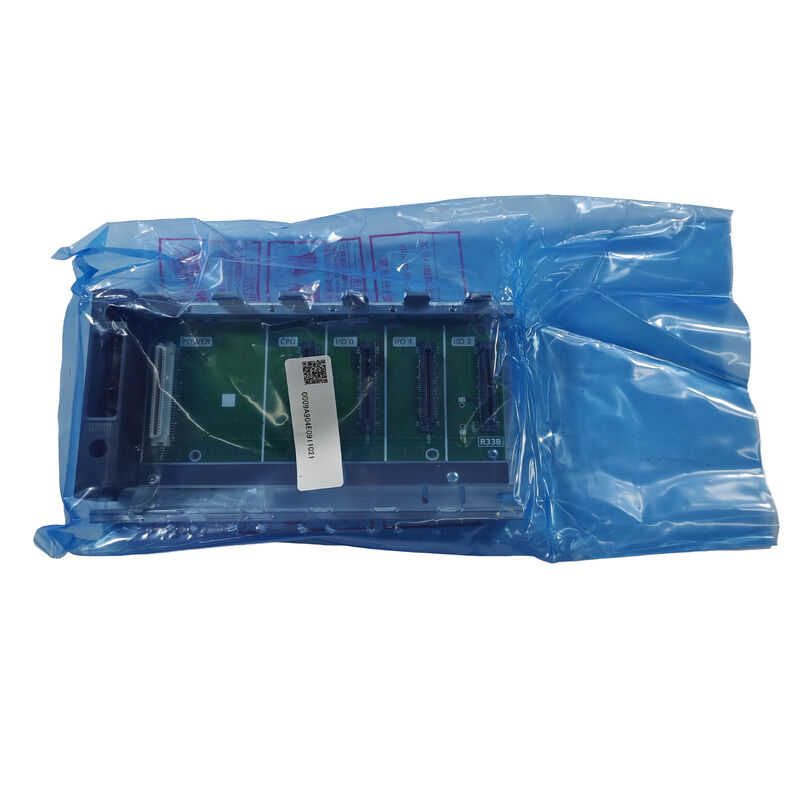

R33B Unidad de base principal El plano de fondo para sistemas compactos MELSEC iQ-R

El R33B es la unidad base principal de 3 ranuras de Mitsubishi Electric para la plataforma PLC de la serie MELSEC iQ-R el chasis del plano trasero que aloja físicamente e interconecta el módulo de CPU, el módulo de alimentación,y módulos de E/S o de funciones en una configuración de controlador compactoComo "unidad base principal", el R33B acompaña el módulo de la CPU directamente, distinguiéndolo de las unidades base de extensión que se conectan a una base principal existente para una capacidad de módulo adicional.

En las 3 ranuras,el R33B sirve al nivel de configuración estándar más pequeño en la gama de unidades base MELSEC iQ-R adecuado para controladores de máquinas compactos y aplicaciones en las que el número total de módulos (CPU, fuente de alimentación y un pequeño número de módulos de E/S o de función) se ajustan a este número mínimo de ranuras.

Información clave sobre el producto

Función de la unidad base principal

El plano trasero R33B realiza tres funciones integradas para los módulos instalados en él:

Distribución de energía del módulo:El plano trasero distribuye la energía desde el módulo de alimentación instalado a cada ranura del módulo, eliminando la necesidad de cableado de energía individual del módulo.

Autobús del sistema de alta velocidad:The MELSEC iQ-R backplane carries the high-speed system bus connecting the CPU to every I/O and function module — the bus architecture in the iQ-R platform is significantly faster than the legacy MELSEC platforms it succeeds, soportando los exigentes requisitos de tiempo de escaneo de las aplicaciones modernas de control de movimiento y de E/S de alta velocidad.

Retención del módulo físico:El plano trasero proporciona el carril de montaje mecánico y la estructura de guía del módulo que mantiene a cada módulo instalado en posición segura,con una longitud de más de 30 mm, pero no superior a 40 mm,.

Aplicaciones

Control de máquinas compactas:Máquinas herramienta pequeñas y medianas, equipos de embalaje y sistemas de manipulación de materiales en los que la lógica de control y los requisitos de E/S encajen dentro de una configuración de CPU/alimentador/E/S de 3 ranuras.

Sistemas de arquitectura de E/S distribuidos:Applications using the MELSEC iQ-R CPU primarily as a network master with most I/O distributed to remote stations over a network — the 3-slot R33B hosts the CPU and minimal local I/O while the bulk of I/O resides at remote locations.

Control de equipos montados en patines:Los equipos OEM son deslizantes y unidades de proceso modulares con sistemas de control autónomos en los que el espacio de los paneles es limitado y el número de E/S de la aplicación es modesto.

Sistemas piloto y de ensayo:Ingeniería de bancos de pruebas, controles de máquinas prototipo y sistemas de automatización de laboratorio utilizando una configuración mínima de MELSEC iQ-R durante el desarrollo antes de escalar a un sistema de producción.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre una "unidad base principal" y una "unidad base de extensión" en la serie MELSEC iQ-R?

Una unidad base principal (como el R33B) es el plano trasero que alberga directamente el módulo de la CPU es el bastidor fundamental en cualquier sistema MELSEC iQ-R. An extension base unit connects to the main base unit (via an extension cable) to add further module slots when the main base unit's slot count is insufficient for the application's total module requirementCada sistema MELSEC iQ-R requiere exactamente una unidad base principal; las unidades base de extensión se agregan según sea necesario.

P2: ¿Se puede ampliar el R33B con unidades base de extensión si eventualmente se necesitan más de 3 ranuras?

Sí ¢ la plataforma MELSEC iQ-R admite la conexión de las unidades base de extensión a la unidad base principal a través del bus de extensión del sistema,aumento de la capacidad total del módulo por encima del número de ranuras de la unidad base principalConfirmar el número máximo de etapas de extensión y el número total de módulos compatibles con el modelo de CPU específico instalado en el R33B,como la clase de rendimiento de la CPU determina el tamaño máximo de la configuración del sistema.

P3: ¿El R33B incluye el módulo de alimentación o se compra por separado?

La unidad base R33B en sí misma es el solo plano de fondo el módulo de alimentación es un componente separado instalado en una de las ranuras de la unidad base (o, para los modelos de CPU con una fuente de alimentación integrada,este requisito puede suprimirse). Confirmar los requisitos de alimentación de las especificaciones del módulo de CPU específico,ya que algunos tipos de CPU MELSEC iQ-R incluyen una funcionalidad de alimentación integrada que cambia la asignación de ranuras disponibles.

P4: ¿Qué módulos de CPU son compatibles con la unidad base R33B?

El R33B está diseñado para la gama de módulos de CPU de la serie iQ-R de MELSEC, incluidas las CPU de proceso de la serie R, las CPU de movimiento,y CPU programables estándar que comparten la interfaz de plano trasero de la plataforma iQ-R y el protocolo del bus del sistema. Confirm specific CPU model compatibility and any firmware version requirements from Mitsubishi Electric's MELSEC iQ-R system configuration documentation for the application's required CPU performance class.
