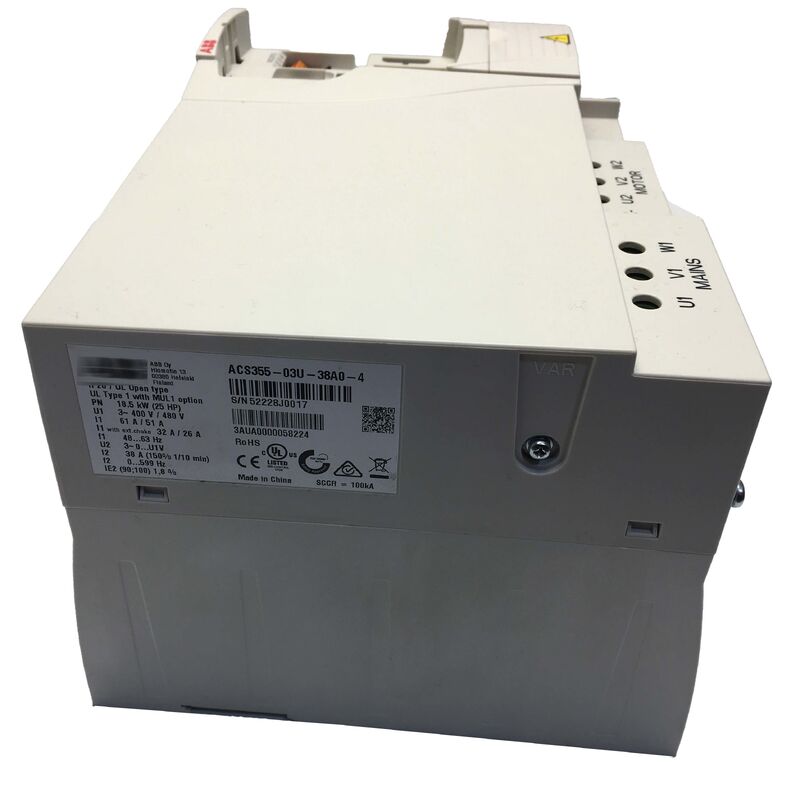

ACS355-03U-38A0-4 Nuevo convertidor de frecuencia ABB original ACS35503U38A04
  • ACS355-03U-38A0-4 Nuevo convertidor de frecuencia ABB original ACS35503U38A04
  • ACS355-03U-38A0-4 Nuevo convertidor de frecuencia ABB original ACS35503U38A04
  • ACS355-03U-38A0-4 Nuevo convertidor de frecuencia ABB original ACS35503U38A04
  • ACS355-03U-38A0-4 Nuevo convertidor de frecuencia ABB original ACS35503U38A04
  • ACS355-03U-38A0-4 Nuevo convertidor de frecuencia ABB original ACS35503U38A04

ACS355-03U-38A0-4 Nuevo convertidor de frecuencia ABB original ACS35503U38A04

Lugar de origen Porcelana
Nombre de la marca ABB
Certificación CE RoHS
Número de modelo ACS355-03U-38A0-4
Detalles del producto
Marca:
TEJIDO
Modelo:
ACS355-03U-38A0-4
tipo de producto:
variador de frecuencia
Serie:
ACS355
voltaje de entrada:
380-480 VAC
Corriente de salida:
38 A
Clasificación de potencia:
18,5 kilovatios
Fase:
3 fases
Clase de protección:
IP20
Términos de Pago y Envío
Cantidad de orden mínima
1
Precio
USD 900-1100 / piece
Detalles de empaquetado
embalaje original
Tiempo de entrega
2 días
Condiciones de pago
LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente
100 unidades por día
Descripción del Producto
ACS355-03U-38A0-4 Nuevo convertidor de frecuencia ABB original ACS35503U38A04
ACS355-03U-38A0-4
Se aplicará el método siguiente:
  • Rango de frecuencia:48 a 63 Hz
  • Temperatura ambiente:-10 a +50 °C
  • Humedad:0-95% no condensante
  • Dimensiones (H × W × D):9.61 × 10,24 × 6,65 en
  • Peso:9.7 libras
ACS355 El motor de máquinas de ABB para aplicaciones industriales exigentes
El ACS355 es la micro unidad de primer nivel de ABB para maquinaria industrial. El ACS355-03U-38A0-4 cubre la clasificación de 25HP / 18.5kW en un marco R4 compacto a 480V .Rango de salida de 37 a 22 kW.
Sus dominios de aplicación principales incluyen el manejo de materiales, el procesamiento de alimentos y bebidas, y el procesamiento de caucho, plástico y madera.Estos son entornos exigentes que requieren un control motor confiable, conectividad flexible y puesta en marcha rápida, todas las características definitorias de la serie ACS355.
Especificaciones clave
Parámetro Valor
Calificación 25 CV / 18,5 kW
Corriente de salida 38A
Válvula de entrada 380-480V CA, de 3 fases
Cuadro R4 y R4
Recinto Tipo abierto IP20 / UL
Control del motor Vector de bucle abierto (vector sin sensor)
Sobrecarga 150% de trabajo pesado
Freno Inyección de CC + Transistor de frenado dinámico
Apagado el par de seguridad El número de unidades de producción
Entradas digitales 5
Entradas analógicas 2
Productos 1 relé, 1 digital, 1 analógico
Eficiencia IE2
Control del motor Vector de bucle abierto (vector sin sensor)
El ACS355-03U-38A0-4 implementa el control vectorial de bucle abierto El algoritmo vectorial sin sensores de ABB que ofrece una regulación precisa de la velocidad y el par sin un codificador de motor.
El control vectorial de bucle abierto calcula el flujo y el par del motor utilizando modelos matemáticos del motor adaptándose a las condiciones reales de funcionamiento del motor en tiempo real.El resultado es un rendimiento significativamente superior al control básico de V/Hz:
  • Regulación de la velocidad:Regulación de la velocidad en cargas bajas y durante los transitorios de carga. Mantener la velocidad fija incluso cuando la carga del motor cambia repentinamente.
  • Torque de baja velocidad:Entrega de torque elevado a bajas velocidades sin retroalimentación del codificador, lo que permite un arranque suave bajo carga y un funcionamiento controlado a baja velocidad.
  • Compatibilidad con el motor:Funciona con motores de inducción estándar sin hardware adicional (sin codificador, sin tacómetro).
Escenarios de aplicación
Actualización de la unidad de transporte:Un transportador de manipulación de materiales se actualiza de un motor de velocidad fija a un control de velocidad variable.El ACS355-03U-38A0-4 proporciona un control de frecuencia variable de 25 CV con una aceleración y desaceleración suaves, eliminando el deslizamiento del cinturón y las descargas mecánicas durante los arranques.
Acción de la máquina de procesamiento de alimentos:Una máquina de procesamiento de alimentos y bebidas requiere un control del motor de velocidad variable con calificación higiénica.El marco R4 compacto del ACS355-03U-38A0-4 encaja dentro del gabinete de control de la máquina mientras proporciona el rendimiento de control del motor requerido.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre las clasificaciones de servicio normal (ND) y de servicio pesado (HD) para el ACS355-03U-38A0-4?
El ACS355-03U-38A0-4 tiene una potencia nominal de 25HP / 38A en la configuración de trabajo pesado (150% de sobrecarga durante 1 minuto).el mismo hardware puede admitir una potencia de potencia continua ligeramente más altaPara las aplicaciones con altas demandas de sobrecarga cíclica, como los transportadores con arranques frecuentes bajo carga, la calificación HD 150% confirma la idoneidad de la unidad.
P2: ¿Es necesario conectar el filtro EMC para una instalación conforme con la CE?
El ACS355-03U-38A0-4 se envía con el filtro EMC interno desconectado. Para el cumplimiento del marcado CE en entornos que requieren límites de emisión conducidos (EN 61800-3 Categoría C2 o C3),el filtro EMC debe estar conectado a través del enlace del filtro EMC internoSe trata de una simple conexión de tornillo dentro de la unidad ‡ consulte el manual de hardware ACS355 para el punto de conexión específico.
P3: ¿Qué opciones de bus de campo son compatibles con el ACS355-03U-38A0-4?
El ACS355 admite una amplia gama de protocolos de bus de campo a través de módulos de opción de plug-in. Los adaptadores disponibles incluyen PROFIBUS-DP, PROFINET, EtherNet/IP, Modbus TCP, CANopen, DeviceNet,y otros todo a través de la ranura de opción de la unidadEl código de adaptador específico se adjunta al número de la pieza base (por ejemplo, +K454 para PROFIBUS, +K475 para Ethernet/IP+Modbus TCP+PROFINET).
P4: ¿Qué macros de aplicaciones están precargadas en el ACS355-03U-38A0-4?
El ACS355 incluye múltiples macros de aplicación: ABB Standard (operación VFD de propósito general), manual / automático (cambio de control local / remoto),Control PID (retroalimentación del proceso con controlador PID integrado)Estas macros preconfiguran los parámetros de la unidad para el modo de control específico, reduciendo el tiempo de puesta en marcha de horas a minutos para aplicaciones estándar..
P5: ¿Cuál es la longitud máxima del cable entre la unidad y el motor?
Los límites de longitud del cable dependen del tipo de cable del motor, la configuración de frecuencia de conmutación del accionamiento y si se utiliza un reactor de salida o un filtro du/dt.Para cables de motor con blindaje estándar sin filtro adicional, ABB especifica las longitudes máximas de cable en el manual de hardware ACS355 ¥ típicamente 100 m para aplicaciones estándar.Los cables más largos o la conmutación de alta frecuencia pueden requerir un reactor de salida para limitar la tensión du/dt en el aislamiento del motor..
ABB ACS355-03U-38A0-4 Frequency Converter
