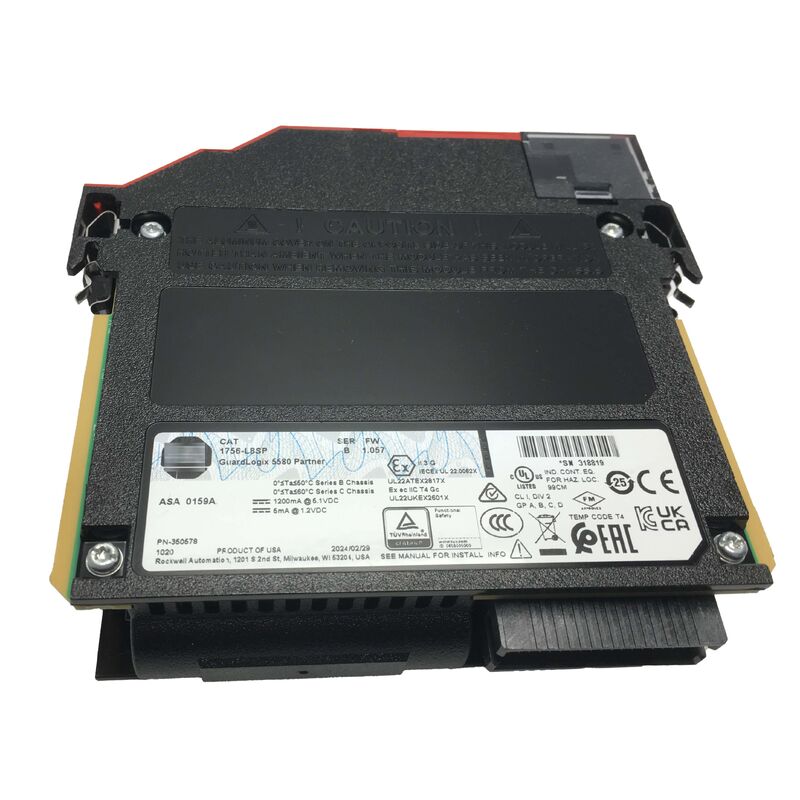

1756-L8SP AB GuardLogix5580 Compañero controlador de seguridad Plc 1756L8SP Nuevo sellado
Allen-Bradley 1756-L8SP. GuardLogix 5580 controlador de seguridad para socios
Número del catálogo:1756-L8SP
El fabricante:Rockwell Automation / Allen-Bradley y sus empleados
Familia de productos:GuardLogix 5580 / ControlLogix también está disponible.
Tipo de controlador:Socio de seguridad (co-procesador para SIL 3 / PLe)
El chasis:ControlLogix Serie C
Encuadernación:Abierto
Muestra:- ¿ Qué?
Calificación de seguridad:SIL 3 / PLe / Categoría 4
Resumen general
El 1756-L8SP es el controlador GuardLogix 5580 Safety Partner Controller, un módulo de coprocesador dedicado que forma la segunda mitad de un sistema de seguridad GuardLogix 5580 completo.No puede ejecutar la lógica de forma independiente.
Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.
En la arquitectura GuardLogix 5580, la lógica de seguridad se ejecuta simultáneamente en el controlador principal y en el socio de seguridad.El socio de seguridad compara continuamente sus resultados con los de la. Si hay un desacuerdo si los dos procesadores llegan a conclusiones diferentes a partir de los mismos datos de seguridad el socio desencadena un fallo de seguridad que lleva al sistema a su estado seguro.Este modelo de ejecución redundante de 1oo2 (uno de cada dos) es la base de la arquitectura de seguridad SIL 3 / PLe.
El 1756-L8SP se instala en la ranura inmediatamente a la derecha de su controlador primario emparejado en cualquier chasis ControlLogix Serie C.Está configurado y programado como parte del mismo proyecto de Studio 5000 Logix Designer que el controlador principal. No hay una herramienta de programación o proyecto separado para el socio de seguridad.El programa de seguridad aparece en el proyecto Studio 5000 junto con las tareas estándar, con la tarea de seguridad distribuida automáticamente entre ambos procesadores.
Especificaciones clave
| Parámetro |
Valor |
| Número de catálogo |
1756-L8SP |
| Fabricante |
Rockwell Automation / Allen-Bradley y sus empleados |
| Familia de productos |
GuardLogix 5580. ¿ Qué quieres decir? |
| Tipo de controlador |
La información facilitada por el proveedor de servicios de seguridad se incluirá en el formulario de solicitud. |
| Calificación de seguridad |
SIL 3 / PLe / Categoría 4 |
| Compatibilidad del chasis |
ControlLogix Serie C (1756-A4, -A7, -A10, -A13, -A17): el sistema de control de las unidades de control de las unidades de control de las unidades de control |
| Posición de la ranura |
Inmediatamente a la derecha del controlador primario emparejado |
| Descarga de energía |
5 mA @ 1,2 V de corriente continua; 1,2 A @ 5,1 V de corriente continua |
| Disposición del poder |
3.5 W |
| Dissipación térmica |
11.9 BTU/h |
| Temperatura de funcionamiento |
0 - 60 °C (32 - 140 °F) |
| Recinto |
Abierto |
| Muestra |
- ¿ Qué? |
| Certificaciones |
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. |
| Peso |
aproximadamente 0,43 kg (0,94 libras) |
La arquitectura de seguridad GuardLogix
Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentEsto es un auténtico diferenciador.
Las arquitecturas de seguridad tradicionales requerían un controlador de seguridad separado y dedicado y una herramienta de programación de seguridad dedicada junto con el PLC estándar. GuardLogix elimina esta duplicación.
El controlador GuardLogix 5580 primario maneja las tareas de automatización estándar (movimiento, proceso, E/S discreta) y la ejecución de tareas de seguridad en su partición de memoria de seguridad.El 1756-L8SP sirve como el canal de verificación independiente para la partición de seguridad.
Cuando el controlador primario completa la ejecución de una tarea de seguridad, el socio de seguridad verifica el resultado..Cualquier desajuste indica una falla potencial y da como resultado una transición controlada al estado seguro.
Esta arquitectura emparejada cumple con los requisitos de IEC 61508 e ISO 13849-1 para aplicaciones SIL 3 y PLe, respectivamente.con un tamaño de memoria de seguridad determinado por el modelo de controlador primario específico utilizado.
Instalación y configuración
El 1756-L8SP ocupa una sola ranura en el chasis. El controlador principal emparejado ocupa la ranura adyacente a la izquierda. Juntos ocupan dos ranuras.
El compañero de seguridad no puede instalarse en ninguna otra posición en relación con su posición principal. La relación de ranura física es parte de la arquitectura de hardware.
La configuración del 1756-L8SP se maneja automáticamente dentro de Studio 5000 Logix Designer cuando se crea el proyecto principal del controlador GuardLogix.Se añade el socio de seguridad al árbol de E/S del proyecto, su firmware deberá coincidir con la versión del firmware del controlador primario y la firma de seguridad deberá ser idéntica en ambos.Estos requisitos se verifican automáticamente durante la descarga del proyecto y se validan en tiempo de ejecución.
Un botón de restablecimiento de hardware dedicado en el panel frontal 1756-L8SP permite restablecer el compañero de seguridad durante las secuencias de encendido o reinicio sin interrumpir el controlador principal.Esto es importante en escenarios de puesta en marcha en los que se requieren reinicios repetidos de tareas de seguridadEl botón no tiene efecto durante el funcionamiento normal, evitando reinicios accidentales.
Consideraciones de diseño del sistema de seguridad
En las aplicaciones SIL 3, cada controlador GuardLogix 5580 requiere exactamente un compañero de seguridad 1756-L8SP.El módulo asociado es un elemento de hardware obligatorio. Un controlador GuardLogix primario que se ejecuta sin su socio está limitado a la capacidad SIL 2.El socio de seguridad es lo que eleva el sistema a SIL 3.
Al diseñar sistemas de seguridad que utilicen el 1756-L8SP, la documentación de la función de seguridad debe tener en cuenta la compatibilidad del firmware del socio de seguridad, la disposición de las ranuras del chasis,la asignación de memoria de seguridad del controlador primario, y la contribución del par de controladores en el tiempo de reacción de seguridad.Todos estos parámetros se establecen en la documentación de validación de seguridad requerida por la IEC 61508 e ISO 13849-1 para las funciones de seguridad de la aplicación..
Preguntas frecuentes
P1: ¿Se puede utilizar el 1756-L8SP con cualquier controlador principal GuardLogix 5580, o solo con modelos específicos?
El 1756-L8SP es compatible con todos los controladores primarios GuardLogix 5580 (1756-L81ES hasta 1756-L85ES).La versión del firmware debe coincidir entre el principal y el socio de seguridad ¢ esto se aplica durante la descarga del proyectoLa memoria de seguridad disponible para la tarea de seguridad es una función del modelo del controlador principal, no del socio de seguridad.utiliza la memoria de seguridad asignada por el sistema primario.
P2: ¿Qué sucede si el 1756-L8SP se retira del chasis mientras el sistema está en funcionamiento?
La eliminación del compañero de seguridad del chasis mientras el sistema está en funcionamiento desencadena un fallo de seguridad mayor inmediato.El controlador GuardLogix primario detecta la pérdida de la comunicación del socio de seguridad y no puede continuar ejecutando la lógica de seguridad sin el segundo canal de verificación. Este es el comportamiento correcto y esperado. La arquitectura de seguridad requiere ambos procesadores para el funcionamiento de SIL 3.
P3: El socio de seguridad muestra un LED de estado amarillo. ¿Qué indica esto?
Un LED de estado amarillo en el 1756-L8SP típicamente indica que el módulo está funcionando pero aún no sincronizado con su controlador principal, o que está en un estado de falla no crítico.Esto puede ocurrir durante la puesta en marcha inicial cuando las versiones del firmware aún no coinciden, o después de una descarga de proyecto cuando se restablezca la firma de seguridad. Compruebe el diagnóstico del controlador en Studio 5000 para el código de fallo específico. Si el módulo está recién instalado,confirmar la compatibilidad del firmware y completar la secuencia de verificación de descarga y firma de seguridad.
P4: ¿Afecta el 1756-L8SP a la ejecución de las tareas estándar (no relacionadas con la seguridad) del controlador primario?
No. El 1756-L8SP sólo interactúa con la partición de tareas de seguridad del controlador principal.El socio de seguridad verifica la ejecución de la tarea de seguridad sin interferir con el ciclo de exploración de tareas estándarEste es el principal beneficio de la arquitectura GuardLogix integrada ̇ seguridad y control estándar coexisten en el mismo hardware sin impacto en el rendimiento de ninguno.
P5: ¿Es el 1756-L8SP retrocompatible con las aplicaciones GuardLogix 5570 (1756-L7SP)?
No. El 1756-L8SP es el socio de seguridad para la familia GuardLogix 5580 y no es compatible con sistemas GuardLogix 5570, que utilizan el 1756-L7SP como su socio de seguridad.Las dos familias tienen arquitecturas diferentes., plataformas de firmware y requisitos de chasis.La migración de un sistema de seguridad basado en 5570 a un sistema basado en 5580 requiere una migración completa de la aplicación en Studio 5000 y la revalidación de las funciones de seguridad.
