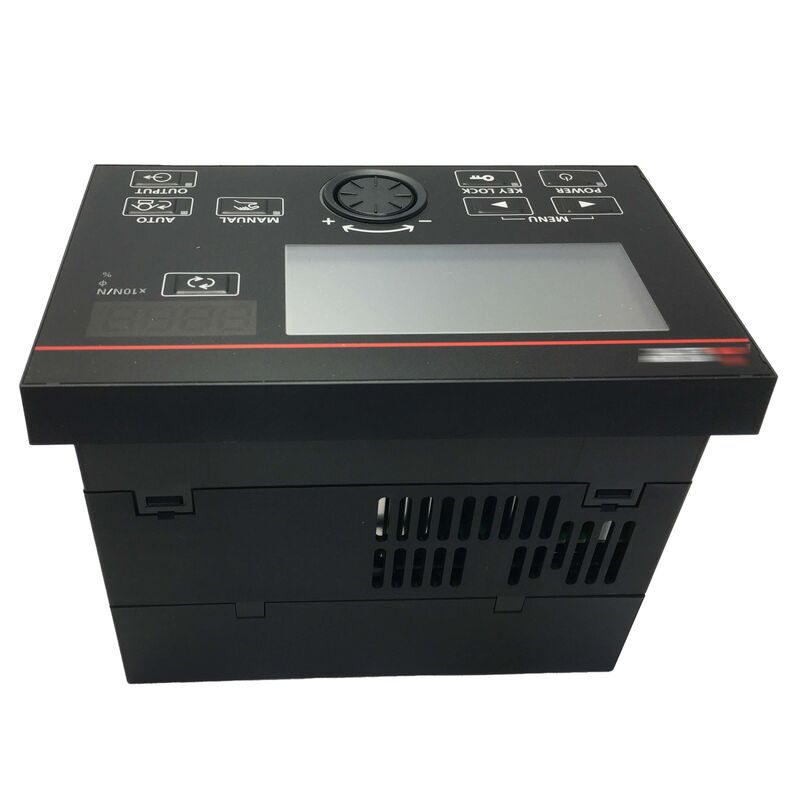

Control de tensión LE7-40GU-L Nuevo LE740GUL

ElSe trata de un sistema de control de las emisiones de gases de escape.es un controlador de tensión especializado diseñado para mantener una tensión precisa y constante en materiales de tira continua como papel, película, papel aluminio, textil, alambre,o chapa de metal mientras se mueven a través de máquinas de procesamiento a velocidades variables.

Este regulador de circuito cerrado automatiza el control de tensión de la red crítica,eliminar la necesidad de una intervención constante del operador y garantizar un manejo constante del material que no puede lograrse con ajustes manuales.

Como sucesor de las series LE-40MT y LE-30CT de Mitsubishi, el LE7-40GU-L cuenta con compatibilidad física directa para una fácil adaptación, al tiempo que introduce mejoras significativas, incluido un 3.Panel LCD táctil de 8 pulgadas con soporte multilingüe (inglés), japonés, chino simplificado).

El LE7-40GU-L se adapta a tres posiciones distintas de la máquina con estrategias de control especializadas:

• Se trata de un sistema de transferencia de datos.Compensa la disminución del diámetro del carrete ajustando el par de freno para mantener una tensión constante desde el diámetro completo hasta el núcleo
• Eje intermedio:Control de tensión en zonas de procesamiento mediante servomotores en modo de par para desacoplar las variaciones de tensión entre secciones adyacentes
• Enrollamiento:Ajusta progresivamente el par del motor de enrollamiento a medida que aumenta el diámetro del rollo para mantener una tensión constante de la telaraña durante todo el ciclo de enrollamiento completo

Cada zona de tensión requiere un controlador separado, con múltiples unidades conectadas en red a través de CC-Link o Ethernet para un control coordinado en sistemas complejos.

El LE7-40GU-L integra el amplificador de potencia directamente en la carcasa del controlador, eliminando la necesidad de módulos de amplificador separados en los sistemas DC 24V.,Simplifica el cableado y reduce al mínimo las necesidades de repuestos.

Para los sistemas neumáticos, el controlador proporciona señales de control de 4 a 20 mA a los reguladores electro-pneumáticos,mientras que las aplicaciones de servomotores utilizan las salidas de voltaje de mando de par para las entradas de referencia del servoamplificador.

Con la unidad de cálculo del diámetro del carrete LE7-DCA opcional, el controlador admite:

• Control de circuito abierto:Calcula el par del actuador basado en el punto de ajuste de tensión, el diámetro del carrete y la velocidad de la línea sin retroalimentación del detector de tensión
• Control compuesto de retroalimentación:Combina el cálculo anticipatorio de circuito abierto con una corrección de retroalimentación precisa para una respuesta superior a las condiciones cambiantes

El controlador está diseñado para trabajar con los detectores de tensión de la serie LX7-F, LX-TD y LX-TD-928 de Mitsubishi Electric.Los detectores de terceros con rangos de señal de salida compatibles pueden utilizarse con una verificación cuidadosa del nivel de señal..

Sí, el controlador admite de forma nativa CC-Link IE Field Network comunicación básica sobre hardware Ethernet estándar, funcionando como una estación esclavo para monitorear los valores de tensión, estado de lectura,y puntos de referencia de control.

Al detectar la pérdida de señal, el controlador pasa a un modo de funcionamiento seguro configurado, genera indicaciones de alarma y puede activar paradas de emergencia si es necesario para la protección de la máquina.

El LE7-40GU-L utiliza terminales de resorte en lugar de terminales de tornillo y proporciona salidas de transistor en lugar de contactos de relé, lo que requiere la adaptación del cableado de circuito externo durante el reemplazo.

No, cada LE7-40GU-L controla una sola zona de tensión. Las máquinas con múltiples zonas requieren controladores separados conectados en red para un funcionamiento coordinado.
