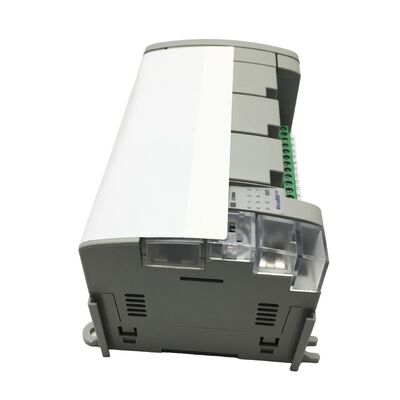

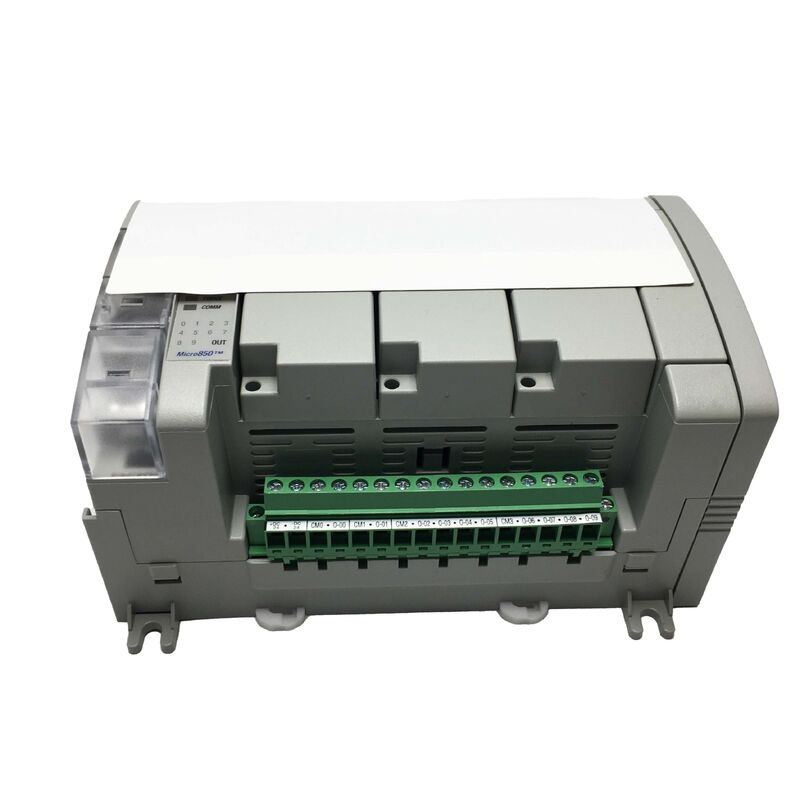

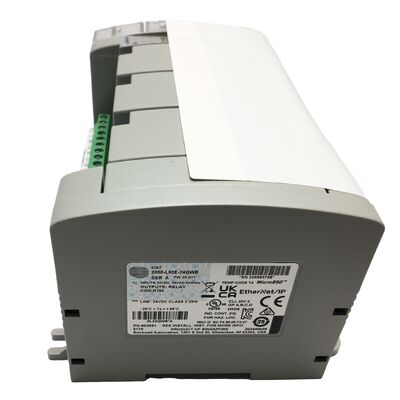

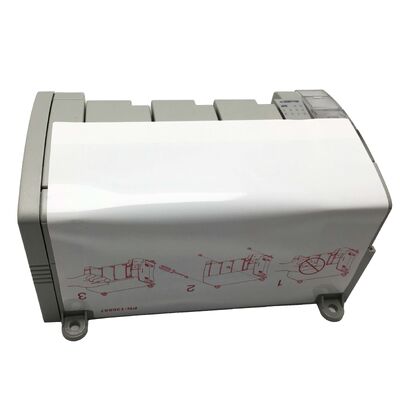

Controlador Micro850 EtherNet/IP Allen-Bradley 2080-L50E-24QWB
El Allen-Bradley 2080-L50E-24QWB es un controlador programable Micro850 EtherNet/IP de 24 puntos que presenta 14 entradas digitales con clasificación de 24V CC o CA, y 10 puntos de salida de relé. Esta configuración QWB proporciona ventajas distintivas para aplicaciones de conmutación de voltaje mixto y cargas de CA donde las salidas de transistor requerirían relés de interfaz adicionales.
Descripción general del controlador
Este controlador Micro850 ocupa la posición intermedia en la familia Micro800, presentando un puerto Ethernet 10/100Base-T incorporado, un puerto serie RS232/485 no aislado y un puerto de programación USB. Admite hasta cuatro módulos de E/S de expansión de la serie 2085 e incluye tres ranuras de conexión para módulos de función especializados, lo que lo hace ideal para aplicaciones que requieren capacidades de expansión futuras.
Especificaciones clave
| Parámetro |
Valor |
| Entradas digitales |
14 × 24V CC/CA |
| Salidas digitales |
10 × Relé |
| Fuente de alimentación |
24V CC |
| Canales HSC |
Hasta 4 |
| Memoria de programa |
10K pasos de programa |
| Memoria de datos |
20 KB |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Puerto serie |
RS232/485 (no aislado) |
| USB |
Puerto de programación |
| Ranuras de conexión |
3 |
| E/S de expansión |
Hasta 4 módulos |
| Máx. E/S total |
Hasta 132 puntos digitales (con expansión) |
Ventajas de la salida de relé
Las 10 salidas de relé proporcionan contactos libres de potencial que están eléctricamente aislados del circuito de suministro del controlador. Esto permite la conmutación de cargas de CA o CC sin preocuparse por la polaridad o el uso compartido de retorno común, lo que las hace ideales para aplicaciones con requisitos de voltaje mixto o cargas de servicio piloto inductivas.
Capacidad de entrada dual CA/CC
Las 14 entradas aceptan directamente 24V CC y CA, eliminando la necesidad de relés de acondicionamiento de señal adicionales en aplicaciones de modernización con cableado de campo de CA existente. Cuatro entradas son configurables como canales de contador de alta velocidad para retroalimentación de codificador, entradas de pulso de medidor de flujo y aplicaciones de medición de frecuencia.
Conectividad de red
El puerto Ethernet integrado admite tanto EtherNet/IP para la integración del ecosistema Allen-Bradley como Modbus TCP/IP para la comunicación con dispositivos de terceros. El controlador puede comunicarse con hasta 8 nodos Ethernet simultáneamente, cubriendo los requisitos típicos de máquinas independientes o celdas de producción pequeñas.
Capacidades de expansión
El controlador crece a través de tres ranuras de conexión para módulos de función especializados y cuatro ranuras de módulo de expansión para la adición de puntos de E/S masivos. Esta arquitectura de doble expansión admite hasta 132 puntos de E/S digitales manteniendo la flexibilidad para aplicaciones de control analógico, de temperatura y de movimiento.
Programación y software
La programación se realiza utilizando el software Connected Components Workbench (CCW) de Rockwell Automation, que admite todos los lenguajes IEC 61131-3, incluido el diagrama de escalera, el diagrama de bloques de funciones, el texto estructurado y el gráfico de funciones secuenciales sin requisitos de licencia adicionales.
Preguntas frecuentes
¿Cuál es la diferencia entre el 2080-L50E-24QWB y el 2080-L50E-24QBB?
Ambos controladores son idénticos en capacidades de comunicación, expansión y procesamiento. El QWB presenta 10 salidas de relé para conmutación CA/CC, mientras que el QBB tiene 10 salidas de sumidero de transistor solo para cargas de 24V CC. Elija QWB para aplicaciones de voltaje mixto y QBB para conmutación CC más rápida.
¿Cuántos puntos de E/S totales puede admitir el controlador con expansión?
Comenzando con 24 puntos a bordo, la adición de cuatro módulos de expansión de 32 puntos de la serie 2085 alcanza aproximadamente 132 puntos de E/S digitales. Las tres ranuras de conexión agregan módulos de función especializados sin consumir ranuras de expansión.
¿Qué software se requiere para la programación?
Connected Components Workbench (CCW) es el software gratuito de Rockwell Automation que admite todos los lenguajes de programación IEC 61131-3 e incluye modo de simulación para pruebas sin conexión.
¿Puede el controlador comunicarse con dispositivos Modbus?
Sí, el puerto Ethernet admite Modbus TCP/IP y el puerto serie RS232/485 admite Modbus RTU, lo que lo hace adecuado para aplicaciones que requieren comunicación con dispositivos de campo Modbus heredados.
¿Qué significa el umbral de entrada inferior de 14V en la práctica?
El umbral mínimo de 14V garantiza un reconocimiento de entrada confiable en sistemas con caídas de voltaje o recorridos de cable largos. Un suministro nominal de 24V que cae a 18V aún producirá un 1 lógico válido, proporcionando un margen cómodo para las condiciones de suministro del mundo real.
