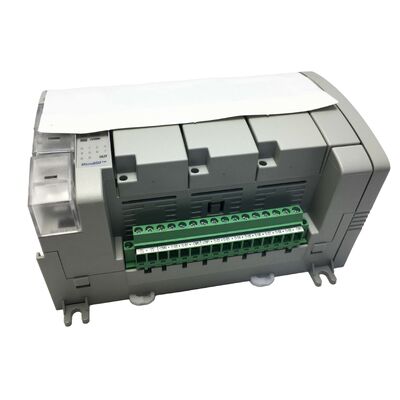

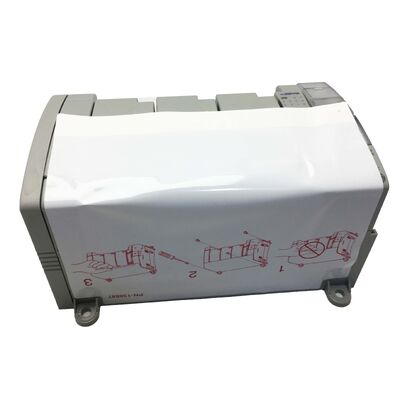

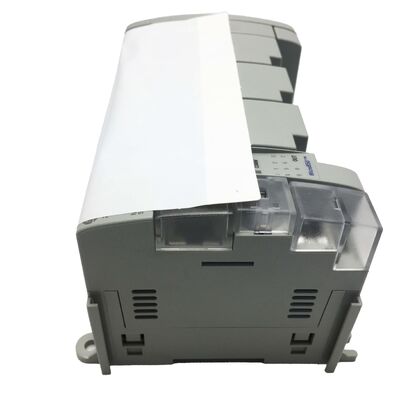

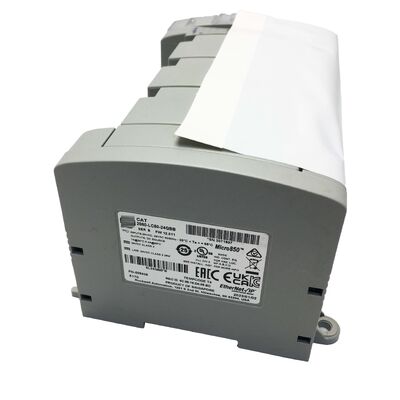

Allen-Bradley 2080-LC50-24QBB Micro 850 PLC
24 I/O, Ethernet, control de movimiento de alta velocidad Controlador lógico programable
Número de la parte:2080-LC50-24QBB: el valor de las emisiones de gases de efecto invernadero
El fabricante:Allen-Bradley (automatización de Rockwell)
Línea de productos:Micro 850
UPC:884951711709
Condición:Nuevo / Renovado / Excedente disponible
Resumen del producto
El Allen-Bradley 2080-LC50-24QBB es un controlador lógico programable independiente de gama media de la serie Micro 850 de Rockwell Automation.Esta plataforma de controladores cierra la brecha entre el Micro 820 de nivel de entrada y la familia CompactLogix más avanzada, lo que lo hace ideal para aplicaciones de automatización de máquinas pequeñas y medianas que requieren una huella compacta, conectividad Ethernet integrada y una capacidad de movimiento real en una sola unidad.
Con 14 entradas, 10 salidas, puerto Ethernet RJ45 incorporado, interfaz de configuración USB y soporte para hasta 4 módulos de E/S de expansión (ampliando el total de E/S digital a 132 puntos),El 2080-LC50-24QBB ofrece un rendimiento escalable que crece con los requisitos de su aplicación.
Especificaciones clave
| Parámetro |
Valor |
| Número de la parte |
2080-LC50-24QBB: el valor de las emisiones de gases de efecto invernadero |
| Línea de productos |
Micro 850 |
| Total de las entradas y salidas de base |
24 (14 dentro / 10 fuera) |
| Válvula de entrada |
12/24V de corriente continua en el sumidero/fuente |
| Tipo de salida |
Fuente de corriente continua de 24 V |
| Entradas de alta velocidad |
8 (entrada 0-7) |
| Salidas de alta velocidad |
2 (salidas 0-1) |
| Frecuencia máxima de HSC |
100 kHz |
| Contadores de alta velocidad |
4 HSC |
| Los eje de movimiento (PTO) |
2 |
| Las ranuras de conexión de base |
3 |
| Módulos de E/S de expansión |
Hasta 4 |
| Max. entrada y salida digitales |
132 |
| Puerto de serie |
1 * RS-232/485 (no aislado) |
| Puerto de configuración |
1 * USB tipo B |
| Puerto Ethernet |
1 * RJ45 |
| Entrada de la fuente de alimentación |
20.4-26.4 V de corriente continua (clase 2 / LVLC) |
| Peso |
0.43 kg |
Capacidades avanzadas de E/S
El 2080-LC50-24QBB cuenta con ocho entradas de alta velocidad capaces de operar a una velocidad de hasta 100 kHz a través de contadores de alta velocidad incorporados.o canales de medición de frecuencia, proporcionando importantes recursos de hardware sin módulos de expansión.
Dos salidas de alta velocidad funcionan como canales de salida de tren de impulsos (PTO) para conducir ejes de posicionamiento paso a paso o servo.Esto permite el posicionamiento básico de circuito cerrado o el control independiente del eje del paso de circuito abierto directamente desde la unidad base.
Características de conectividad
El puerto Ethernet RJ45 incorporado admite el protocolo EtherNet / IP para la integración con las redes administradas por Rockwell, la comunicación en panel HMI y el acceso remoto a programas.El puerto USB Tipo B proporciona programación y configuración confiables a través del software Connected Components Workbench, mientras que el puerto serie RS-232/485 tiene interfaces de comunicación y instrumentación de dispositivos heredados.
Capacidad de expansión
El soporte para hasta cuatro módulos de E/S de expansión de la serie 2080 amplía la capacidad de E/S digital a 132 puntos.entradas de temperatura del termocouple y del RTDTres ranuras de conexión de a bordo aceptan puertos serie adicionales, canales HSC e entradas analógicas para una funcionalidad mejorada.
Ámbito de aplicación
Ideal para aplicaciones de control de máquinas independientes, incluidas máquinas de embalaje, sistemas de transporte, pequeñas estaciones de ensamblaje, plataformas de ensayo y paneles de control de bombas y ventiladores.El requisito de suministro de corriente continua de 24 V y la clasificación de potencia de clase 2 se alinean con las arquitecturas de potencia estándar de control de la máquina, mientras que el diseño compacto de 0,43 kg encaja eficientemente en los gabinetes de control montados en rieles DIN.
Programación y software
Programado con el software de Rockwell Connected Components Workbench (CCW) - disponible para su descarga gratuita.junto con herramientas de configuración de movimiento para la configuración del eje de PTOIncluye monitoreo en línea, tendencias de datos y capacidades de actualización de firmware.
Preguntas frecuentes
¿Cuál es la diferencia entre los ejes de movimiento de la PTO y las entradas del HSC?
Los dos canales PTO (Pulse Train Output) generan señales de pulso y dirección para impulsar los controladores de motores paso a paso o los servoamplificadores.Los cuatro canales HSC (High-Speed Counter) cuentan los pulsos de los codificadores u otros dispositivos generadores de pulsos hasta 100 kHzUtilizados en conjunto, permiten la verificación básica de la posición en circuito cerrado.
¿Puede el 2080-LC50-24QBB comunicarse con los paneles HMI de Allen-Bradley a través de Ethernet?
Sí, el puerto EtherNet/IP permite la comunicación directa con los terminales HMI de PanelView y PanelView Plus.La comunicación basada en etiquetas a través de EtherNet/IP es soportada de forma nativa en el software de configuración CCW y HMI.
¿Cuántos módulos de expansión se pueden añadir y dónde se conectan?
Hasta cuatro módulos de E/S de expansión de la serie 2080 se conectan al lado derecho del controlador base, extendiendo el total de E/S digitales a 132 puntos.Tres ranuras de conexión adicionales en la unidad base aceptan módulos de conexión más pequeños para una funcionalidad mejorada.
¿Qué fuente de alimentación requiere el 2080-LC50-24QBB?
El controlador requiere una fuente de corriente continua de 20,4-26,4 V calificada como Clase 2 o LVLC. Por lo general se utiliza una fuente de alimentación de conmutación de corriente continua estándar de 24 V con certificación de Clase 2.El controlador no funciona directamente con energía CA.
¿Qué software se necesita para programar el controlador, y es gratuito?
Se requiere y está disponible como descarga gratuita el software Connected Components Workbench (CCW) de Rockwell Automation.Soporta varios lenguajes de programación y maneja el ciclo de vida completo del proyecto, incluida la configuración de movimiento y las actualizaciones de firmware.
