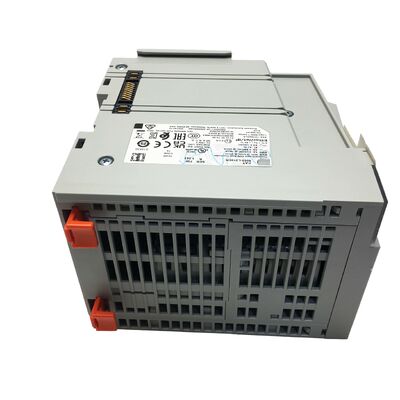

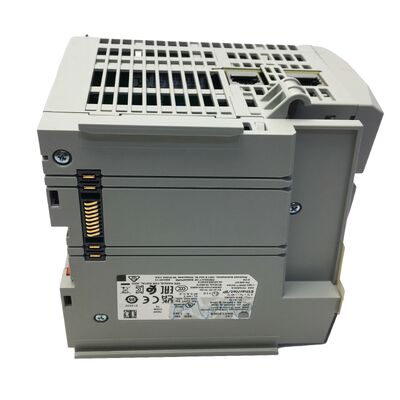

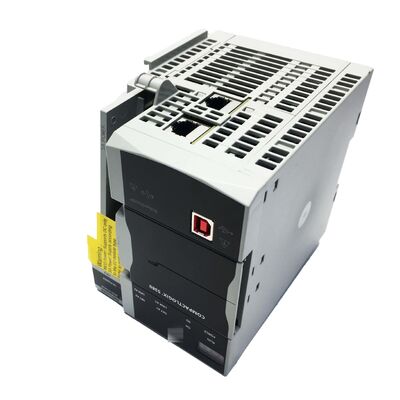

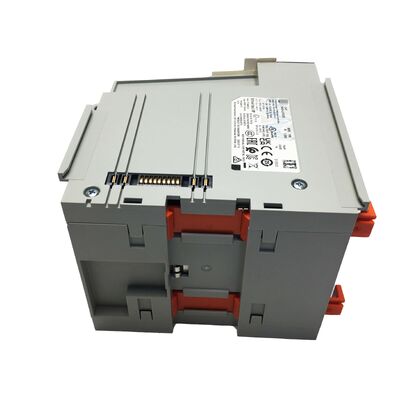

Control de movimiento EtherNet/IP de 1 MB, serie A
Control a medio plazo sin compromisos a medio plazo
La transición de los PLC de nivel básico a un rack ControlLogix completo implica un costo significativo, espacio en el gabinete y tiempo de ingeniería.
ElSe trata de un sistema de control de las emisiones de gases de escape.es unControlador CompactLogix 5380que cubre esta brecha proporcionando la potencia de procesamiento, la arquitectura de red y la capacidad de E/S requeridas para la automatización de máquinas y procesos de gama media,en un paquete DIN montado en rieles que se ajuste a presupuestos realistas.
- Serie AUnidad con1 MB de memoria del usuario
- Procesador de cuatro núcleospara mejorar el rendimiento
- Puertos IP/EtherNet de 1 GBy un puerto USB
- Apoya hasta8 módulos de E/S compactos locales 5069y24 nodos EtherNet/IP
- Programación exclusivamente a través deDesarrollador de Studio 5000 Logix
Especificaciones técnicas
| Parámetro | Valor |
|---|
| Número de la parte | Se aplicarán los siguientes requisitos: |
| Serie | A. No |
| Familiar | CompactLogix 5380 es el más pequeño |
| Memoria del usuario | 1 MB |
| Procesador | Cuádruple núcleo |
| Puertos EtherNet/IP | 2 × 1 Gb |
| Puerto USB | 1 × Tipo B 2.0 a toda velocidad |
| Comunicación | EtherNet/IP, USB |
| Nodos EtherNet/IP | Hasta 24 |
| Módulos de E/S locales | Hasta 8 (5069 Compact I/O) |
| Ejes de movimiento | 0 |
| Las tareas | 32 (hasta 1.000 programas por tarea) |
| Suministro de energía MOD | 18-32 V de corriente continua |
| SA Fuente de alimentación | 0-32V de corriente continua / 0-240V de corriente alterna, 47-63Hz |
| Se aplicará el método de ensayo. | 125 V CA |
| Aislamiento de Ethernet | 300V continuo; no hay aislamiento entre puertos ENET |
| Topologías de red | Anillo lineal, estrella, nivel del dispositivo (DLR) |
| Velocidad de Ethernet | 10 / 100 / 1.000 Mbps (pleno dúplex) |
| Memoria no volátil | Tarjeta SD de 2 GB (1784-SD2, enviada) |
| Alturas | 123 mm (4,84") |
| Profundidad | 136.81 mm (5.39") |
| Temperatura de funcionamiento | 0-60°C (32-140°F) |
| Temperatura de almacenamiento | -40-85 °C (-40-185 °F) |
| Humedad relativa | 5-95% (no condensado) |
| Software de programación | Desarrollador de Studio 5000 Logix |
Capacidades de puertos IP/EtherNet de 1 GB
Los controladores de puerto único forzan un compromiso: ejecutar la red de E / S y el tráfico HMI / SCADA en el mismo segmento o agregar un interruptor no administrado con restricciones de topología.
ElLos puertos de 1 Gb de 5069-L310ERUn puerto puede gestionar la red de E/S de la máquina mientras que el otro se conecta a la red de Ethernet de la planta.Anillo de nivel del dispositivo (DLR)la topología para redundancia de red resistente a fallos, que garantiza el funcionamiento continuo incluso con una sola ruptura del cable.
Elespecificación de aislamientoes crítico: aislamiento continuo de 300 V entre los puertos Ethernet y los controladores internos, perono hay aislamiento entre los dos puertos EthernetEsta continuidad eléctrica es estándar para los controladores capaces de DLR y es importante para la conexión a tierra del panel y la planificación del enrutamiento del cable.
Procesamiento y ejecución de tareas de cuatro núcleos
El procesador de cuatro núcleos en la generación 5380 representa una mejora significativa en comparación con las arquitecturas de un solo núcleo en las familias CompactLogix anteriores.
Esto resulta entiempos de escaneo más rápidos, un mejor manejo de múltiples tareas simultáneas y una mayor capacidad para el control de movimiento, el registro de datos y las aplicaciones de comunicación intensiva sin degradación del tiempo de escaneo.
El controlador soporta32 tareascon hasta1, 000 programas por tarea¢proporcionar flexibilidad organizativa para máquinas complejas con múltiples modos funcionales, gestión de recetas y control coordinado de múltiples zonas sin necesidad de un chasis ControlLogix.
5069 Compatibilidad de E/S compacta
El 5069-L310ER utiliza el5069 Entradas y salidas compactasLos módulos de la familia de módulos no son los más antiguos 1769 de las generaciones anteriores de CompactLogix.
Los módulos 5069comunicaciones en plano trasero de alta velocidad, menor factor de forma por punto y características de seguridad mejoradas, incluido firmware firmado digitalmente, detección de cambios basada en controlador,y control de acceso basado en roles para rutinas e instrucciones complementarias.
El controlador admite hasta8 módulos locales 5069Directamente, con entradas/salidas adicionales disponibles a través de módulos distribuidos en la red EtherNet/IP hasta un total de 24 nodos.
Flexibilidad de suministro de energía
ElPotencia del MOD(alimentación del módulo del controlador) requiere18-32 V de corriente continua¢compatible con los paneles de alimentación de corriente continua estándar de 24 V.
ElPotencia de SA(Alimentación de módulos de E/S) acepta tanto CC (0-32V) como CA (0-240V a 47-63Hz), proporcionando flexibilidad para la alimentación de dispositivos de campo con diferentes requisitos de voltaje desde el mismo chasis de E/S.
ParaLas condiciones de los certificados y certificadosEn el caso de las instalaciones, el suministro de SA se limita a:125 V de corriente alterna máxima¢una consideración importante durante el diseño de paneles para instalaciones en zonas peligrosas.
Preguntas frecuentes
¿Qué software de programación se requiere para el 5069-L310ER?
El 5069-L310ER está programado exclusivamente usandoDesarrollador de Studio 5000 Logix. El software RSLogix 5000 más antiguo no es compatible con la plataforma CompactLogix 5380. Verifique que su entorno de programación esté actualizado antes de actualizar desde sistemas CompactLogix más antiguos.
¿Cuántos módulos de E/S y nodos EtherNet/IP admite este controlador?
El 5069-L310ER soporta hasta8 módulos de E/S compactos locales 5069en el plano de fondo y hasta24 nodos EtherNet/IPLos nodos incluyen adaptadores I/O remotos, unidades, HMI y otros dispositivos EtherNet/IP conectados a cualquiera de los puertos Ethernet.
¿Puede este controlador manejar ejes de control de movimiento?
ElEl 5069-L310ER está calificado para 0 ejes de movimiento.Para las aplicaciones que requieren el control del eje de movimiento CIP,Los controladores 5069-L320ER o 5380 de mayor capacidad con capacidad de movimiento son selecciones apropiadas dentro de la misma familia de productos..
¿Qué topologías de red soporta el dual EtherNet/IP?
Los dos puertos Ethernet soportanAnillo lineal, estelar y de nivel de dispositivo (DLR)DLR proporciona tolerancia a fallas de la red, si se produce una sola ruptura de cable en cualquier parte del anillo, el tráfico se redirige automáticamente y la red de E/S continúa funcionando.Esta es una ventaja significativa de fiabilidad para aplicaciones donde el tiempo de inactividad no planificado es costoso..
¿Es el 5069-L310ER compatible con los módulos de E/S de 1769 CompactLogix?
No. El 5069-L310ER utiliza5069 Únicamente módulos de E/S compactosNo es compatible con los módulos de E/S 1769 utilizados en los controladores CompactLogix 1769-L3x anteriores.los módulos de E/S deberán sustituirse junto con el controlador..
El Allen-Bradley 5069-L310ER es un controlador Rockwell Automation CompactLogix 5380.
