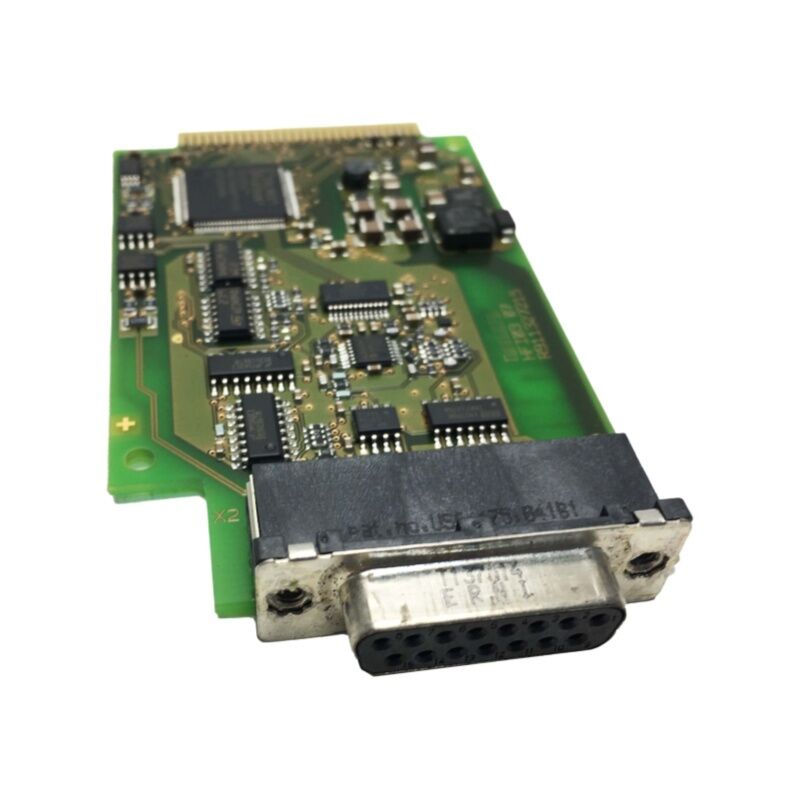

Placa de circuito servo codificador Rexroth HFI03 R911327215
Placa de circuito del codificador de tarjeta de eje servo Rexroth HFI003 07R911327215
La pequeña junta que conlleva una gran responsabilidad
En un sistema de servomotor Rexroth, la placa de circuito codificador actúa como inteligencia del motor. Esta placa no solo transmite pulsos de posición; almacena la identidad del motor. ElRexroth HFI03(Número de materialR911327215) es la PCB de interfaz del codificador montada en el extremo del eje del motor, uniendo el sensor de retroalimentación y elServoaccionamiento IndraDrive. Cuando esta placa falla, el variador no puede identificar el motor, no puede leer datos de posición válidos y no funcionará.
A diferencia de los codificadores rotatorios simples, la arquitectura de la placa del codificador de Rexroth almacena los parámetros críticos del motor directamente en la PCB, incluida la designación del modelo, los datos del devanado, la corriente nominal y los valores de calibración específicos del codificador. El IndraDrive lee todo esto automáticamente durante el encendido a través de comunicación serie. Esta es la razón por la que cambiar un codificador genérico no funcionará y por qué el número de pieza de la placa específica es importante: el firmware de la unidad espera un dispositivo reconocido y solo la placa codificadora Rexroth correcta proporciona el protocolo de enlace de datos adecuado.
Especificaciones de los componentes
| Parámetro |
Detalle |
| Número de pieza |
HFI03 |
| Número de material |
R911327215 / 07R911327215 |
| Fabricante |
Rexroth (Indramat) |
| Tipo de componente |
Placa de circuito del codificador del eje servo/PCB de interfaz del codificador |
| Función |
Retroalimentación de posición y velocidad, almacenamiento de parámetros del motor. |
| Sistema compatible |
Servoaccionamientos de la serie Rexroth IndraDrive |
| Ubicación de montaje |
Extremo del eje trasero del servomotor |
| Comunicación |
Interfaz de codificador en serie para el controlador IndraDrive |
| Datos almacenados |
ID del motor, tipo de codificador, valores de calibración, parámetros de bobinado |
Causas y síntomas comunes de fallas
Las PCB codificadoras de los servomotores Rexroth funcionan en entornos exigentes. Montados directamente en la carcasa del eje del motor, están expuestos al calor del cuerpo del motor, a la vibración del tren motriz y a la posible contaminación por neblina de refrigerante o polvo de esmerilado. Con el tiempo, los condensadores se degradan, las uniones de soldadura se agrietan debido al ciclo térmico y los componentes de detección óptica pierden la integridad de la señal.
Síntomas comunes cuando el HFI003 comienza a fallar:
- Alarmas de falla del codificador F8022 / F2001en la pantalla de IndraDrive
- El variador detecta un tipo de motor incorrecto o no reconocido al arrancar
- Retroalimentación de posición errática que causa oscilación o deriva a baja velocidad
- La unidad se inicializa correctamente pero se dispara debido a errores del codificador bajo carga
- Pérdida total de comunicación con el motor: el variador muestra que no se detecta ningún motor
Cualquiera de estas condiciones apunta a la placa codificadora como el componente principal a evaluar. El cable del codificador, el conector y el enrutamiento del cable también se deben verificar antes de concluir que hay una falla en la placa, pero la falla de la placa es la causa principal más común una vez que se ha descartado el cableado.
Consideraciones sobre el almacenamiento de parámetros del motor
Un aspecto crítico del diseño del codificador de Rexroth que a menudo desafía a los equipos de mantenimiento es la memoria de datos del motor integrada en la placa del codificador. Al reemplazar esta placa con una unidad nueva o reacondicionada, el reemplazo debe contener los datos de parámetros correctos para su motor específico. Una placa físicamente idéntica de un motor diferente hará que el variador lea el tipo de motor incorrecto, lo que resultará en límites de corriente incorrectos, datos de conmutación incorrectos y fallas que pueden aparecer como problemas del variador en lugar de problemas del codificador.
Los proveedores acreditados de la placa HFI003 suministran unidades preprogramadas para su tipo de motor o confirman que la unidad ha sido verificada en un banco de pruebas IndraDrive compatible. Antes de comprar, confirme que los datos del codificador hayan sido validados con las especificaciones de la placa de identificación de su motor.
Aplicaciones y sistemas de accionamiento compatibles
La placa codificadora HFI003 se utiliza en múltiples familias de servomotores Rexroth que funcionan conIndraDrivecontroladores, incluidas las familias de unidades HCS01, HCS02 y HCS03. Estos sistemas de propulsión se utilizan ampliamente en:
- Ejes de avance y husillo de máquina herramienta CNC—centros de torneado, centros de mecanizado, rectificadoras
- Maquinaria de impresión y procesamiento de papel.—Aplicaciones de control de registro y tensión de banda
- Líneas de envasado y llenado—posicionamiento sincronizado de múltiples ejes para una producción de alto rendimiento
- Máquinas de moldeo por inyección de plástico.—Accionamientos de eje de sujeción y de inyección
- Automatización de montaje—células robóticas y sistemas de pórtico que ejecutan plataformas IndraDrive
Verificación de abastecimiento y calidad
El HFI03 normalmente no está disponible a través de los canales de distribución industrial estándar en la mayoría de los mercados; se obtiene a través de la red de servicio de Rexroth, instalaciones calificadas de reparación de servomotores o el mercado de repuestos industriales excedentes. Al comprar en el mercado excedente, la junta debe estarprobado en un sistema IndraDrive en vivo, no sólo inspeccionado visualmente. Una placa que se enciende sin fallas en condiciones sin carga aún puede fallar bajo el estrés térmico y eléctrico del funcionamiento real del motor.
Preguntas clave para hacerle a cualquier proveedor:
- ¿Se ha probado la placa en un controlador IndraDrive compatible?
- ¿Los datos del codificador en la placa coinciden con un tipo de motor conocido?
- ¿Qué garantía se ofrece y bajo qué condiciones?
Preguntas frecuentes
P1: ¿Se puede utilizar el HFI003 R911327215 con cualquier servomotor Rexroth o es específico del modelo?
R: La placa física puede adaptarse a múltiples variantes de motor, pero laLos datos del codificador programados en la PCB son específicos del motor.. El IndraDrive lee la identidad del motor, el tipo de codificador y los valores de los parámetros directamente desde esta placa durante el arranque. El uso de una placa con datos incorrectos dará como resultado una identificación incorrecta del motor y posibles fallas en el variador. Confirme siempre que los datos programados de la placa coincidan con la placa de identificación de su motor antes de la instalación.
P2: ¿Qué códigos de falla en IndraDrive generalmente indican una falla en la placa del codificador?
R: Los códigos de alarma más comunes que indican problemas con la placa codificadora incluyenF8022 (señales del codificador incorrectas),F2001 (error de comunicación)y errores de inicio en los que el variador informa un tipo de motor incorrecto o no reconocido. Antes de asumir una falla en la placa, siempre inspeccione el cable y el conector del codificador; la contaminación o el daño físico en el extremo del cable representan una parte importante de las fallas relacionadas con el codificador.
P3: ¿Es posible reparar la placa HFI03 en lugar de reemplazarla?
R: La reparación a nivel de componentes es posible para técnicos electrónicos experimentados con el equipo de prueba adecuado. Los puntos de falla comunes incluyen componentes de detección óptica, capacitores y grietas finas en la soldadura de la PCB. Sin embargo, incluso una placa reparada con éxito debe serNueva verificación en un sistema Rexroth IndraDrivepara confirmar correctamente las funciones de comunicación serie y datos del motor. La reparación sin pruebas funcionales del hardware correspondiente no es adecuada para un servoeje crítico para la seguridad.
P4: ¿Reemplazar la placa HFI03 requiere cambios de software o parámetros en IndraDrive?
R: Si la placa de reemplazo contiene datos de parámetros del motor correctos y coincidentes, IndraDrive debería reconocer el motor automáticamente en el momento del encendido sin requerir la entrada manual de parámetros. Si el variador muestra una advertencia de cambio de tipo de motor (código C), esto generalmente significa que los datos de la nueva placa difieren de los que se almacenaron previamente en el variador; esto debe resolverse antes de que el variador funcione normalmente.
P5: ¿Dónde está ubicado físicamente el HFI03 en el servomotor?
R: La placa de circuito del codificador está montada en elextremo no accionado (NDE) del motor—la parte trasera del motor opuesta al eje de salida. Se encuentra dentro de la cubierta de la carcasa del codificador, directamente conectado o integrado con el conjunto del sensor de retroalimentación. Para acceder a él es necesario quitar la cubierta del codificador en la parte trasera del motor, asegurada por una pequeña cantidad de sujetadores. Manéjelo con cuidado para evitar alterar la alineación del codificador con respecto al eje del motor.
