A16B-1000-0140/08B Fanuc A16B-1000-0140/08B Plano trasero

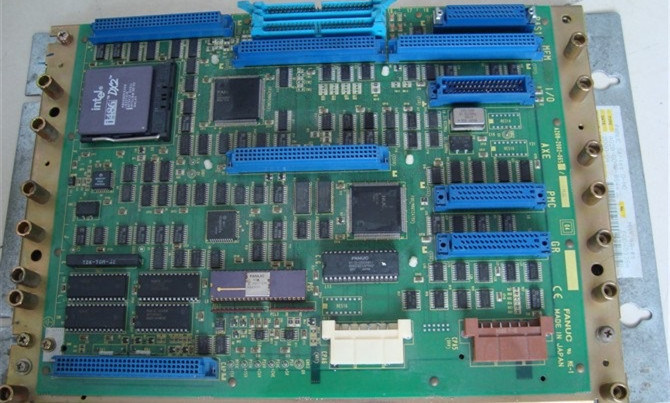

A16B-1000-0140/08B. FANUC RC Control Master Board 140×100×40mm / 2.44kg / -40°C Min / 50 pines montado en casete

Junta del controlador maestro El centro de mando

Una placa de control maestro ocupa la parte superior de la jerarquía de comando en su sistema. Inicia los ciclos de comunicación, coordina las placas y módulos subordinados, arbitra el acceso al bus,y ejecuta el programa de control de alto nivel que todos los demás elementos sirven.

El A16B-1000-0140/08B funciona como el RC Control Master en su sistema FANUC aplicable.Cuando el sistema se encienda, este tablero inicializa el entorno de control, abre los módulos subordinados y comienza el ciclo de control.

Especificaciones clave

Monte de casete de 50 pines Interfaz física

El conector de montaje de casete de 50 pines es la interfaz principal de la placa con el sistema que controla."Montaje de cassette" describe una disposición de conector donde la placa se inserta en una caseta o ranura de rack. El conector de 50 pines se conecta con el plano de fondo a medida que la placa se empuja en posición.. Este tipo de montaje:

• Proporciona apoyo mecánico y conexión eléctrica en una sola acción
• Permite la extracción e inserción de la placa sin quitar ningún tornillo o sujeción en la interfaz del conector
• Ofrece una conexión más segura que los conectores de borde abierto en entornos con vibración

Escenarios de aplicación

Fallo del controlador del sistema:Un sistema controlado por FANUC utilizando la placa maestra A16B-1000-0140 desarrolla una alarma del controlador maestra.Después de confirmar que las placas subordinadas y las fuentes de alimentación funcionan, el A16B-1000-0140/08B es identificado como el fallo.

Reemplazo de las instalaciones exteriores:Un sistema FANUC instalado en un recinto al aire libre en un área climática del norte experimenta una falla del controlador después de un período de frío extremo.El reemplazo A16B-1000-0140/08B proporciona el mismo mínimo de funcionamiento de -40 °C requerido para el entorno de instalación.

Preguntas frecuentes

P1: ¿Qué significa "Maestro de control RC" para el A16B-1000-0140?

"RC" en el contexto de FANUC A16B-1000 se refiere a la designación específica de la función de control para esta placa, que funciona como el controlador principal en un robot o sistema de control de movimiento de FANUC dentro de esta serie..El controlador principal es la junta que dirige el programa de control de nivel superior y coordina el sistema general.Confirmar el tipo exacto del sistema a partir de la documentación del equipo instalado para verificar si la placa maestra A16B-1000-0140/08B es la aplicable.

P2: ¿Puede el A16B-1000-0140/08B sustituir una revisión anterior como el /04A?

En la mayoría de los casos, las revisiones posteriores de las tarjetas FANUC son compatibles con versiones anteriores.compatibilidad depende de la versión del software del sistema instaladoAlgunas versiones del software del sistema FANUC requieren una revisión mínima del consejo.Consulte el manual de conexión del sistema o póngase en contacto con el soporte técnico de FANUC para confirmar la compatibilidad /08B en un sistema que haya utilizado previamente una revisión anterior.

P3: ¿Qué datos se almacenan en la placa maestra A16B-1000-0140/08B?

La placa maestra normalmente almacena el programa de control y la configuración del sistema en memoria no volátil (EEPROM o flash).Este programa almacenado inicializa y controla el sistemaSi los parámetros o los datos del programa se retienen durante el reemplazo de la placa depende de si la memoria está en la placa maestra misma o en módulos de memoria separados.Confirmar a partir de la documentación del sistema qué elementos de datos se encuentran en la placa maestra antes de su sustitución, y organizar apoyo en consecuencia.

P4: ¿Cuál es la importancia del peso de 2,44 kg para este tablero?

Con un peso de 2,44 kg, el A16B-1000-0140/08B es un conjunto de PCB sustancialmente más pesado que las tarjetas de opción CNC típicas (que a menudo pesan menos de 0,5 kg).Este mayor peso refleja componentes adicionales y potencialmente un sustrato físico más grandeLa especificación de profundidad de 40 mm también indica un perfil de altura de componente significativo en el tablero.Manipula la placa con ambas manos durante la instalación para evitar la flexión del PCB bajo su propio peso durante la inserción.

P5: ¿Cambia la revisión /08B la interfaz de E/S o de comunicación de la placa?

Los cambios de revisión en las familias de placas FANUC suelen implicar actualizaciones de componentes, correcciones de diseño o revisiones de firmware sin cambiar la interfaz funcional de E/S o comunicación.El A16B-1000-0140/08B utiliza la misma interfaz de montaje de casete de 50 pines que las revisiones anterioresA menos que las notas de cambio de revisión específicas (disponibles a través de la documentación de servicio de FANUC) indiquen un cambio de conector o protocolo,el /08B es funcionalmente compatible con la interfaz de la instalación anterior.
