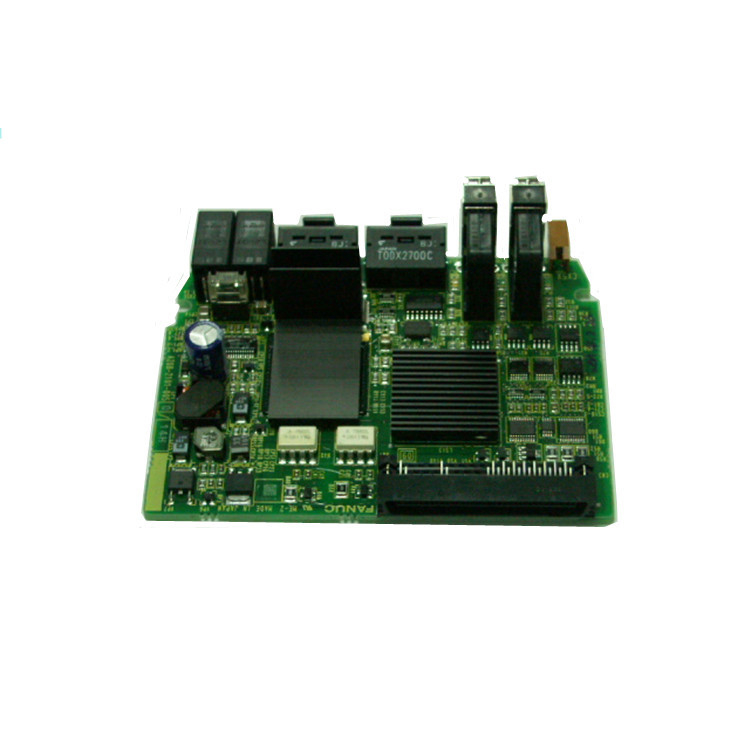

A20B-2101-0500. FANUC A20B-2101 Serie de conducción de PCB con sistemas de conducción CNC y automatización / Japón fabricado
La serie A20B-2101 A Comprehensive Drive PCB Family es una serie de circuitos integrados de circuitos integrados de circuitos integrados.
La serie A20B-2101 abarca una de las familias de PCB de FANUC más diversas desde el punto de vista funcional, las placas de accionamiento y las placas de potencia para servoamplificadores, amplificadores de husillo, módulos de alimentación,y servoacciones de robots en múltiples generaciones y familias de productos.
La serie cubre un amplio rango numérico, con cada grupo de números de piezas que sirven funciones de hardware de accionamiento distintas confirmadas a lo largo de esta sesión:
Las placas de control y alimentación de Beta-i SVM1 (005x009x):Incluyendo A20B-2101-0050/0051 (PCB de control Beta-i SVM1 para 4i/20i/40i y 80i/40HVi) y A20B-2101-0090/0091 (PCB de potencia para las variantes 4A y 20A SVM1).
Las placas de accionamiento integradas Beta iSVSP (001x ¥002x):Incluyendo A20B-2101-0012 (servo/placa de accionamiento βiSVPM2) y A20B-2101-0022/0025 (PCB de potencia de doble y triple eje para la serie A06B-6134 Beta SVSP).
Las placas de mando del eje y del servo (035x):Incluidas las placas de la clase A20B-2101-0350 para el control del amplificador de husillo en aplicaciones de accionamiento y robots.
Las placas de suministro de energía (039x):Incluyendo las placas de alimentación de alta potencia A20B-2101-0390/0391/0392/0393 de la familia ‡ confirmadas como Alpha-i PSM con pantalla LED de 7 segmentos y filtro de ruido.
Las placas eléctricas (063x068x084x):Incluyendo A20B-2101-0631 (consejo de energía), A20B-2101-0681 (consejo de suministro de energía) y A20B-2101-0840 (consejo de conexión de energía) confirmados en esta sesión.
El A20B-2101-0500 ocupa el intervalo 05xx entre las placas de alimentación confirmadas (039x) y las placas de alimentación confirmadas (063x),una posición de la serie que abarca las placas que sirven de interfaz de accionamiento específica o funciones de distribución de energía dentro de los sistemas de accionamiento servo y eje alfa/beta.
Información clave sobre el producto
| Parámetro |
Valor |
| Número de la parte |
A20B-2101-0500: el número de personas a las que se refiere el apartado 1 del presente artículo |
| Serie |
A20B-2101 Las condiciones de los productos |
| Fabricante |
Corporación FANUC |
| Tipo de producto |
Dispositivo de circuito impreso |
| Aplicación |
FANUC CNC y unidades de automatización |
Los PCB de accionamiento en la arquitectura A20B-2101
Los PCB de accionamiento A20B-2101 sirven diferentes capas dentro de la pila de hardware del módulo de accionamiento, dependiendo de la función específica de la placa:
Las placas de la capa de control:Estas placas procesan señales de comandos digitales, gestionan interfaces de comunicación y generan comandos de accionamiento de puertas para transistores de potencia.
Las placas de capa de potencia (placas de cableado / placas de potencia):Estos transportan las rutas de salida del motor de alta corriente, las conexiones de bus de CC y el hardware de detección de corriente.
Las placas de interfaz y distribución (placas de conexión de energía):Estos rutas de suministro de energía y señales entre múltiples placas dentro de un conjunto de accionamiento, proporcionando la columna vertebral eléctrica para las configuraciones de accionamiento de múltiples placas.
El A20B-2101-0500 cumple una de estas funciones funcionales dentro del módulo de accionamiento específico al que pertenece con su función exacta confirmada por la documentación de repuestos del módulo instalado.
Escenarios de aplicación
Falla en el PCB del módulo de accionamiento:Un sistema de accionamiento CNC o de automatización de FANUC desarrolla una falla que se remonta a la placa A20B-2101-0500. La placa se identifica por su etiqueta de número de pieza.
Inventario de repuesto del taller:Una instalación de servicio mantendrá A20B-2101-0500 como un depósito de repuesto para los sistemas de propulsión que atiende.
Preguntas frecuentes
P1: ¿Cómo puedo confirmar que A20B-2101-0500 es la placa correcta para mi módulo de accionamiento?
Leer el número de la pieza de la etiqueta de la placa dentro del módulo de accionamiento específico.Referencia cruzada con la lista de piezas de repuesto del módulo de accionamiento en el manual de mantenimiento FANUC aplicable para confirmar el papel funcional de la placa.
P2: ¿El A20B-2101-0500 sirve para aplicaciones de servoamplificador o amplificador de husillo?
La serie A20B-2101 sirve tanto para servo como para accionamiento de husillo.Fuentes de alimentación de PSM (039x)El A20B-2101-0500 en la posición 05xx sirve a la aplicación de accionamiento específica confirmada por la documentación del módulo host.
P3: ¿La sustitución de A20B-2101-0500 afecta a los parámetros del servo o del eje?
No. Los parámetros de la unidad residen en la memoria de parámetros principal del CNC. La sustitución de A20B-2101-0500 no afecta a los valores de parámetros de servo o huso almacenados.Después de instalar el dispositivo de repuesto y restablecer la potencia, la unidad restablece su comunicación con el CNC y funciona bajo los parámetros existentes.
P4: ¿Qué seguridad de descarga se aplica antes de acceder a A20B-2101-0500?
Los módulos de accionamiento contienen condensadores de bus de CC que retienen el voltaje peligroso después de la eliminación de la red eléctrica.Seguir el procedimiento de espera de descarga del manual de mantenimiento FANUC aplicable y verificar la descarga con un voltímetro calibrado antes de abrir cualquier carcasa del módulo de accionamiento.
