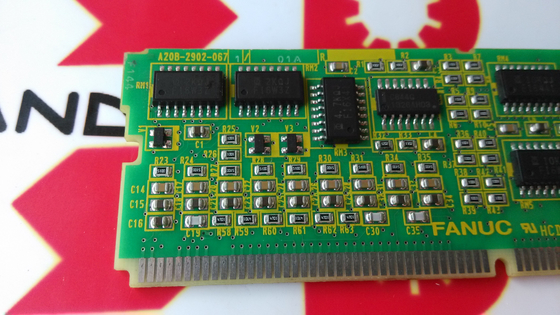

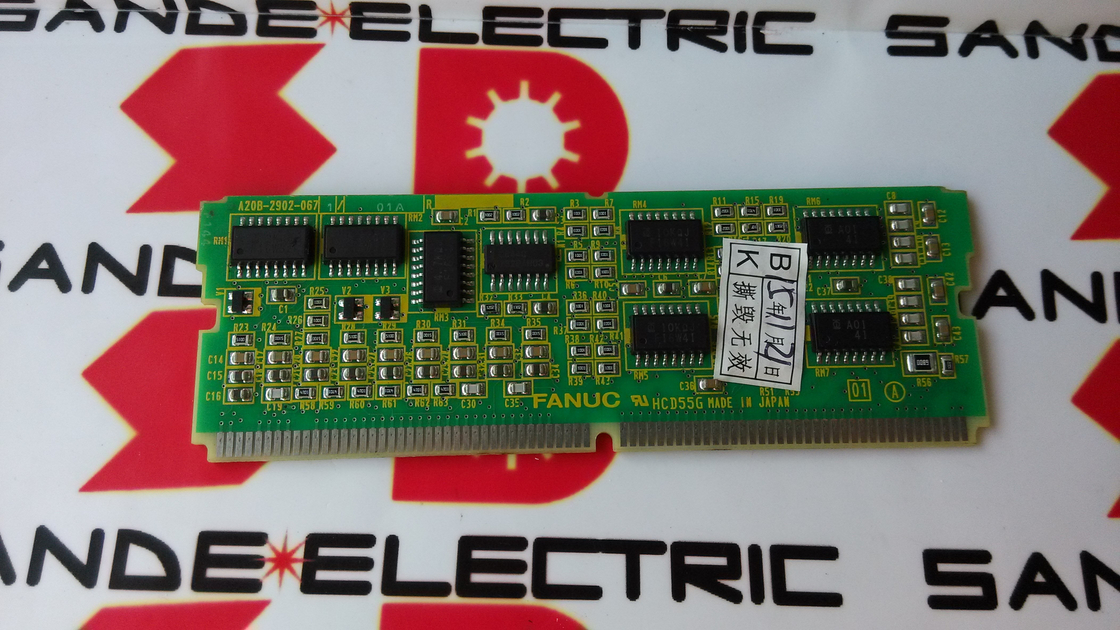

Fanuc A20B-2902-0671 Tarjeta de eje A2OB-29O2-O671 Nuevo en el embalaje

A20B-2902-0671 ∙ FANUC Beta Modulo de PCB iSVSP ∙ Servo integrado / amplificador de husillo / placa interna enchufable de la serie Beta i

Beta iSVSP El Compacto Todo-en-Uno Unidad de Alimentación

El FANUC Beta iSVSP es un amplificador compacto e integrado que combina tres funciones de accionamiento en una sola carcasa:

Se indicará el número de unidad de alimentación de bus de corriente continua:Convierte la energía de la red de CA en el voltaje del bus CC que alimenta las etapas de salida del servo y del eje, la función que de otro modo requeriría un PSM separado (Módulo de suministro de energía) en un gabinete Alpha-i completo.

Control del eje de servo (SV):Control del servomotor en uno o varios ejes de la máquina, ejecutando los circuitos de control de corriente y la comunicación FSSB para el movimiento del eje controlado por posición.

Control del husillo (SP):Controla el motor del eje de la máquina para la regulación de la velocidad, la orientación y las funciones de velocidad de superficie constante.

Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversizedLa unidad SVSP ocupa un volumen de gabinete significativamente menor que una combinación separada de PSM + SVM + SPM.

Información clave sobre el producto

Módulo de PCB  Componente interno de la unidad SVSP

Dentro de la carcasa del amplificador Beta iSVSP, varios PCB trabajan juntos para implementar las funciones de accionamiento integradas.El A20B-2902-0671 es uno de estos módulos internos de PCB una placa hija enchufable que proporciona una función de circuito específica dentro de la pila electrónica del SVSP.

La serie A20B-2902, como se ha discutido en otra parte de esta serie, cubre una amplia gama de placas hijas enchufables desde módulos de memoria hasta módulos de control de servo y módulos de control de husillo.El A20B-2902-0671 está específicamente adaptado a la aplicación Beta iSVSP, proporcionando cualquier función de circuito que el SVSP requiera en esta posición del módulo.

Cuando este módulo de PCB falla, la función que proporciona dentro del Beta iSVSP se ve comprometida, lo que puede manifestarse como una alarma completa de la unidad SVSP, fallo de una función de accionamiento específica (eje de servo, huso,o fuente de alimentación), o el comportamiento de fallas intermitentes correlacionado con los estados operativos de este módulo.

Beta i Serie ¢ Plataforma de impulso económico de FANUC

La serie Beta i (serie βi) es la línea de productos de economía de FANUC, situada por debajo de la serie Alpha-i tanto en capacidad como en costo.Mientras que el Alpha-i admite funciones de servo y eje de alto rendimiento en un amplio rango de potencia, el Beta i tiene como objetivos:

Máquinas herramientas pequeñas:Tornos CNC con 2 o 3 ejes, centros de mecanizado pequeños y máquinas de entrenamiento donde el alcance de rendimiento del Alpha-i excede lo requerido por la aplicación.

Instalaciones optimizadas en función de los costes:Donde el costo por unidad de accionamiento importa y los requisitos de ciclo de la máquina encajan dentro del rango de capacidad de Beta i.

Los demás:El diseño integrado de la variante SVSP reduce la huella del gabinete en comparación con una configuración Alpha-i de tres módulos.

El A20B-2902-0671 es parte de esta plataforma proporcionando un módulo de circuito interno que ayuda al Beta iSVSP a entregar sus funciones combinadas de servo, huso y fuente de alimentación.

Escenarios de aplicación

Error de la unidad beta iSVSP:Un pequeño centro de torneado CNC que utiliza una unidad de accionamiento Beta iSVSP desarrolla una alarma que impide el funcionamiento normal. El diagnóstico identifica el módulo A20B-2902-0671 como el componente interno fallido.La sustitución de este módulo dentro de la unidad SVSP restablece el funcionamiento normal de la unidad.

Mantenimiento de la unidad SVSP:Durante el mantenimiento programado en una unidad Beta iSVSP,el módulo A20B-2902-0671 se sustituye como parte de una actualización a nivel de placa .

Preguntas frecuentes

P1: ¿Es necesario reemplazar el A20B-2902-0671 por la unidad Beta iSVSP completa o se puede reemplazar este módulo individualmente?

El A20B-2902-0671 es un módulo enchufable individual dentro de la unidad SVSP, no la unidad completa en sí.sustituir el A20B-2902-0671 por sí solo es la acción correcta y rentable de reparaciónEl reemplazo completo de la unidad SVSP solo es necesario cuando se dañan varios componentes internos o cuando la carcasa de la SVSP está comprometida.

P2: ¿Qué funciones de accionamiento pueden verse afectadas por un A20B-2902-0671 fallido?

Las funciones de accionamiento específicas afectadas dependen del papel del circuito del A20B-2902-0671 dentro de la arquitectura Beta iSVSP.o función de regulación de la fuente de alimentación, o los tres simultáneamente si el módulo proporciona un recurso común compartido entre todas las funcionesEl código de alarma mostrado por la unidad SVSP reduce la función comprometida.

P3: ¿Es el A20B-2902-0671 compatible con todas las calificaciones de los modelos Beta iSVSP?

El Beta iSVSP está disponible en múltiples corrientes nominales (por ejemplo, SVSP 20/20, 20/40, etc.) y variantes de voltaje de entrada.Si el A20B-2902-0671 es común en múltiples calificaciones o específico para una calificación depende del diseño interno del PCB del SVSP- Confirmar de la lista de piezas de repuesto de la unidad SVSP específica ¢ identificable a partir de la placa de identificación del módulo y el manual de mantenimiento de la serie FANUC Beta i ¢ antes de realizar el pedido.

P4: ¿Qué precauciones de seguridad se aplican antes de acceder a la A20B-2902-0671 dentro del Beta iSVSP?

El Beta iSVSP contiene un banco de condensadores de bus de CC integrado.El manual de mantenimiento de la serie FANUC Beta i especifica el tiempo de espera de descarga requerido para el modelo SVSP específico antes de cualquier acceso interno.Observe el indicador de carga LED y verifique la descarga con un voltímetro de CC calibrado antes de manipular los módulos internos.

P5: ¿Cuál es la diferencia entre la unidad Beta iSVSP y la unidad Beta iSV (sólo servo)?

La unidad Beta iSV (Servo) sólo proporciona el control del eje servo ¢ obtiene energía del bus de CC de una fuente de alimentación separada y no incluye funciones de eje o fuente de alimentación integradas.El Beta iSVSP (Servo/Spindle/Power) agrega control de eje integrado y una fuente de alimentación de bus de CC integrada para producir la unidad compacta todo en unoEl A20B-2902-0671 es específico para la variante SVSP no es un módulo de las unidades de SV solamente.
