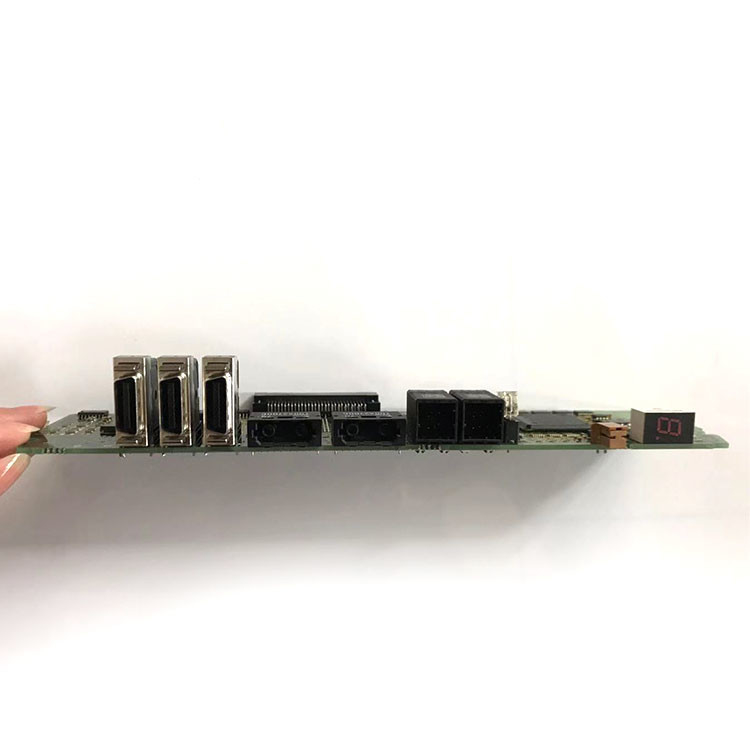

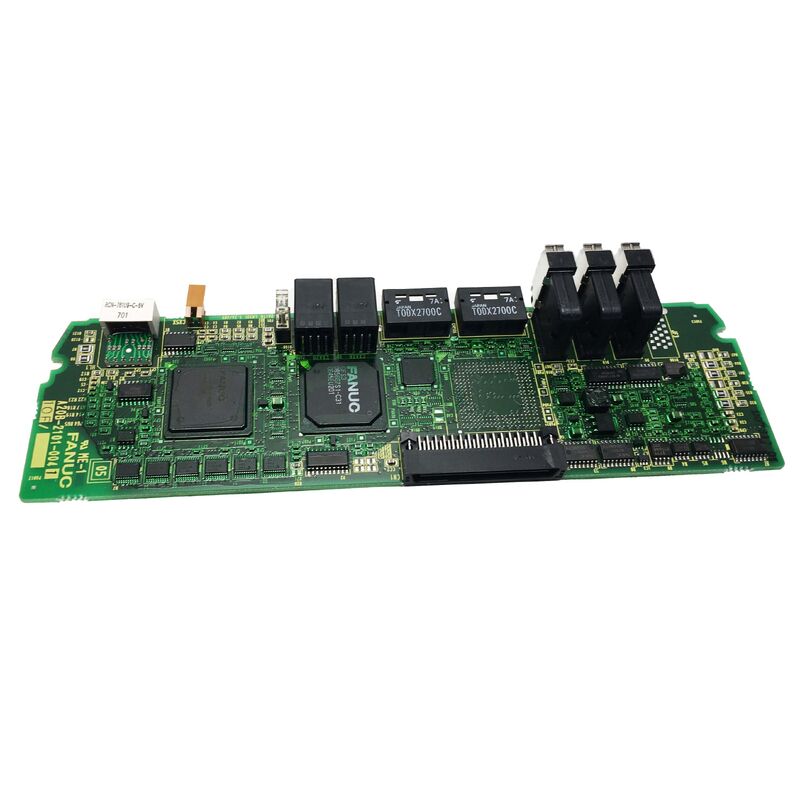

Fanuc A20B-2101-0041 Tabla de control A20B-2101-0041/06B

A20B-2101-0041 | Placa de servoaccionamiento FANUC Alpha-i aiSV de 2 ejes HRV: doble canal / 4–160 A / 200 V o HV / serie A06B-6117

Alpha-i aiSV: generación de servovariadores HRV de FANUC

La serie FANUC Alpha-i representa la generación de módulos de accionamiento de husillo y servo que sucedieron a la serie Alpha original. El sufijo "i" identifica la generación i, que presenta el control vectorial de alta respuesta (HRV) como su avance tecnológico definitorio.

Control HRV (vectorial de alta respuesta)es la implementación de FANUC de control de corriente de alto ancho de banda para servomotores. HRV opera el circuito de control actual a una tasa de actualización significativamente mayor que las generaciones de unidades anteriores. El bucle de control de corriente más rápido permite que el servosistema responda más rápidamente a las perturbaciones de carga y siga los comandos de posición con mayor precisión a altas velocidades y aceleraciones, características críticas para aplicaciones de mecanizado exigentes como fresado, roscado y contorneado de múltiples ejes a alta velocidad.

El A20B-2101-0041 es la placa controladora que implementa este algoritmo de control HRV en un módulo servoamplificador de doble canal (2 ejes).

Especificaciones clave

Canal dual: dos ejes, una placa

El A20B-2101-0041 controla dos servoejes desde una sola placa. Ambos canales comparten la misma PCB, el mismo procesador de control HRV y las mismas conexiones de alimentación, pero cada canal mantiene su propio circuito de control de corriente independiente.

En la práctica, esta arquitectura de doble canal significa:

Independencia del eje:Un evento de sobrecorriente o falla del motor en un eje dispara ese canal de forma independiente. El otro eje puede continuar funcionando si el fallo se limita a un canal.

Autobús compartido:Ambos ejes beben de la misma sección del bus DC del módulo amplificador, compartiendo la batería de condensadores y la conexión al PSM (Power Supply Module). Un fallo del bus CC afecta a ambos canales simultáneamente.

Actualización simultánea:Ambos canales de eje se actualizan en el mismo ciclo de procesamiento HRV, manteniendo la sincronización de tiempo requerida para el contorneado de múltiples ejes.

Escenarios de aplicación

Reemplazo de la placa controladora SVM2 aiSV:Un centro de mecanizado desarrolla una servoalarma en uno o ambos ejes de un servomódulo FANUC aiSV. El diagnóstico del variador aísla la falla en la placa A20B-2101-0041. El reemplazo con una placa probada y la instalación correcta a presión restauran las funciones del servo de ambos ejes.

CNC de contorneado de alta velocidad:Un sistema CNC de 2 ejes que realiza contorneado a alta velocidad requiere la capacidad de control HRV de la serie aiSV. El A20B-2101-0041 proporciona la placa de control HRV de doble canal que garantiza una respuesta precisa del bucle de corriente para ambos ejes durante perfiles exigentes.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la serie Alpha SVM2 y la Alpha-i aiSV en la que se utiliza esta placa?

La serie Alpha SVM2 original utiliza tableros de control de la gama A20B-2001-0931 y se basa en una arquitectura de servocontrol anterior. La serie Alpha-i aiSV, que utiliza el A20B-2101-0041, implementa el control HRV (vectorial de alta respuesta) con una velocidad de actualización del bucle de control de corriente más rápida. La mejora de la HRV da como resultado una mejor rigidez del servo, un menor error de seguimiento a velocidades de avance altas y un mejor rechazo de perturbaciones. Estas son las diferencias prácticas en el rendimiento del mecanizado entre las dos generaciones.

P2: ¿Se puede suministrar el A20B-2101-0041 por separado o solo como parte de un módulo completo?

DNC Electronics y algunas organizaciones de servicios suministran solo el módulo aiSV A06B-6117 completo en lugar de la placa de unidad A20B-2101-0041 individualmente. Esto se debe a que el reemplazo a nivel de placa requiere que tanto la placa de control (A20B-2101-0041) como su placa de cableado complementaria coincidan y se ensamblen correctamente; el suministro y las pruebas del módulo completo garantizan que el variador vuelva a tener las especificaciones completas. Algunos proveedores ofrecen la placa individual; Verifique el alcance del suministro y los términos de la garantía con la fuente específica.

P3: ¿Qué placas complementarias se necesitan junto con el A20B-2101-0041 en un módulo aiSV completo?

El módulo aiSV A06B-6117 completo contiene la placa de control/variador A20B-2101-0041 y una placa de cableado complementaria. La placa de cableado proporciona los conectores físicos: los terminales de entrada del bus de CC, los terminales de salida del motor trifásico y los conectores de retroalimentación del codificador para ambos ejes. El A20B-2101-0041 es la capa de procesamiento activo que controla la conmutación de los dispositivos de alimentación. Se requieren ambas placas para un módulo funcional.

P4: ¿Es necesario reprogramar el A20B-2101-0041 después de la instalación?

El A20B-2101-0041 es una placa de control de hardware. Los parámetros del servo (ganancias de eje, códigos de identificación del motor, límites de corriente) se almacenan en la memoria de parámetros del CNC, no en la placa del servoaccionamiento. Después de instalar la placa de reemplazo y alimentar el sistema, el CNC aplica los parámetros del servo existentes a través del enlace de comunicación FSSB. No se requiere programación de placa por separado, pero verifique que se logre la preparación del servo del eje y confirme el funcionamiento correcto del servo a baja velocidad antes de reanudar la producción por completo.

P5: ¿Qué servoalarmas indican que ha fallado el A20B-2101-0041 en lugar del motor o el cableado?

Las alarmas que apuntan a la placa del variador (en lugar de al motor o al cableado) incluyen: alarmas de comunicación FSSB que afectan ambos canales del mismo módulo simultáneamente (ambos ejes en la misma placa aiSV entran en alarma juntos); alarmas SV persistentes con cableado correcto del motor y codificador confirmados; y códigos de alarma específicos de HRV que indican fallas de procesamiento de la unidad interna en lugar de condiciones del circuito externo. Una alarma de un solo eje con cableado correcto confirmado generalmente apunta al motor, codificador o dispositivo de alimentación de ese eje específico en lugar de al tablero de control.
