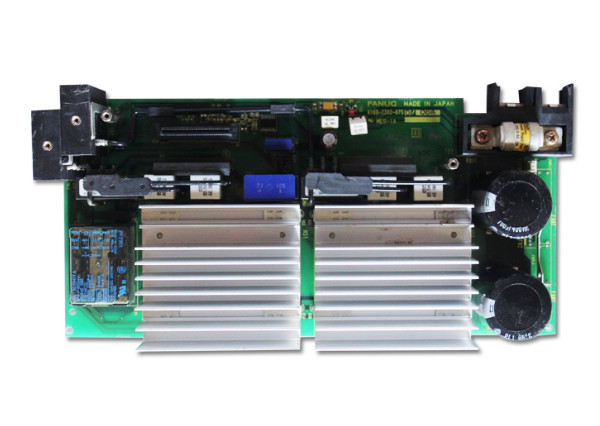

A16B-2202-0753 Fanuc A16B22020753 Tabla probada en buenas condiciones

A16B-2202-0753 | PCB servoamplificador FANUC Alpha SVM2-12/12 — Interfaz tipo A y FSSB / Lógica de 24 VCC / Protección contra sobrecorriente y sobretemperatura

SVM2-12/12 — Dos ejes, un módulo

El FANUC Alpha SVM2-12/12 es un módulo servoamplificador de dos ejes. "SVM2" significa dos ejes en una carcasa física. "12/12" indica una corriente de salida nominal continua de 12 A para cada uno de los dos ejes. Los dos servomotores, uno por eje, se accionan de forma independiente, pero desde la misma conexión de bus de CC compartida dentro del módulo.

El A16B-2202-0753 es la placa de circuito impreso dentro de este módulo: la electrónica de control que interpreta los servocomandos del CNC, ejecuta los bucles de control de corriente para ambos ejes, procesa la retroalimentación del codificador, ejecuta la lógica de protección y genera señales de accionamiento de compuerta para los dispositivos de potencia.

Especificaciones clave

Funciones de protección

El A16B-2202-0753 implementa protección para ambos canales de eje:

Protección contra sobrecorriente:Detecta la corriente de salida que excede los límites seguros y dispara el variador antes de que se dañen los dispositivos de alimentación.

Protección contra sobretensión:Supervisa el voltaje del bus de CC. Si el voltaje del bus aumenta por encima del máximo nominal (por regeneración o transitorio de suministro), el circuito de protección se activa.

Protección contra cortocircuitos:Detecta una falla de baja impedancia en los terminales del motor o en el cable del motor e inmediatamente desactiva la salida del eje afectado.

Protección contra sobrecalentamiento:Supervisa la temperatura del disipador de calor a través de un termistor. Si la temperatura aumenta hasta el umbral de alarma, el variador se dispara antes de que se produzca daño térmico.

Escenarios de aplicación

Fallo de la PCB SVM2-12/12:Un módulo servoamplificador de dos ejes genera una alarma de eje que no se puede borrar. La placa de cableado y los dispositivos de alimentación se prueban correctamente. La PCB de control A16B-2202-0753 se identifica como la fuente de la falla. El reemplazo restaura ambos canales del eje.

Sistema FSSB a Tipo A:Un centro de mecanizado con servoaccionamientos tipo A se actualiza con un SVM2-12/12 de reemplazo compatible con FSSB. La PCB A16B-2202-0753 sirve para ambas variantes sin modificaciones.

Preguntas frecuentes

P1: ¿Es A16B-2202-0753 la placa de cableado o la PCB de control en el SVM2-12/12?

El A16B-2202-0753 es la PCB de control (la capa de procesamiento electrónico). La placa de cableado (la capa de interfaz del conector pasivo) es A16B-2202-0750, una placa separada que maneja las conexiones físicas al bus de CC, los cables del motor, los conectores del codificador y el cable de interfaz CNC. Las dos placas funcionan juntas dentro de la carcasa del módulo SVM2-12/12.

P2: ¿Reemplazar el A16B-2202-0753 requiere cambios en los parámetros del servo?

No. Los parámetros del servo (ganancias de eje, tipo de codificador, límites de corriente) se almacenan en la memoria de parámetros principal del CNC, no en la PCB del servoamplificador. Reemplazar el A16B-2202-0753 restaura el hardware de control sin afectar el conjunto de parámetros del CNC. Después de instalar el reemplazo, verifique que todos los ejes alcancen el estado de servo listo a baja velocidad antes de regresar la máquina a los ciclos de producción completos.

P3: ¿Cuál es el voltaje del bus de CC desde el que opera el SVM2-12/12?

El SVM2-12/12 se alimenta del bus de CC suministrado por el PSM (módulo de fuente de alimentación), que proporciona 283–325 VCC desde una entrada de 200–230 VCA. Los 24 VCC mencionados en la especificación son el suministro de lógica/interfaz para el tablero de control únicamente, no el voltaje del variador del motor. La etapa de salida del motor opera desde el bus de CC de alto voltaje.

P4: ¿Se puede reemplazar el A16B-2202-0753 de forma independiente sin quitar el módulo SVM2-12/12 completo?

La PCB es un componente interno del módulo SVM2-12/12. Para acceder al A16B-2202-0753, se debe retirar el módulo del gabinete de la unidad y abrirlo. Luego se puede extraer y reemplazar la PCB mientras la placa de cableado permanece en la carcasa del módulo. Después del reensamblaje, el módulo se reinstala y se prueba. Se requiere la extracción completa del módulo, pero el reemplazo no requiere ningún recableado fuera del módulo.

P5: ¿Cuál es la diferencia entre A16B-2202-0750, 0751, 0752 y 0753 en la serie SVM2?

Estas son diferentes placas para diferentes configuraciones de clasificación de corriente SVM2:

• A16B-2202-0750: Placa de cableado para SVM2-12/12
• A16B-2202-0751: Placa de cableado para SVM2-12/20
• A16B-2202-0752: Placa de cableado para SVM2-20/20
• A16B-2202-0753: PCB de control para SVM2-12/12 (Tipo A y FSSB)

Las placas de cableado (0750–0752) manejan las configuraciones de conectores físicos para diferentes niveles de corriente. El A16B-2202-0753 es el tablero de control, no un tablero de cableado. Realice su pedido por número de pieza exacto para evitar recibir el tipo de componente incorrecto.
