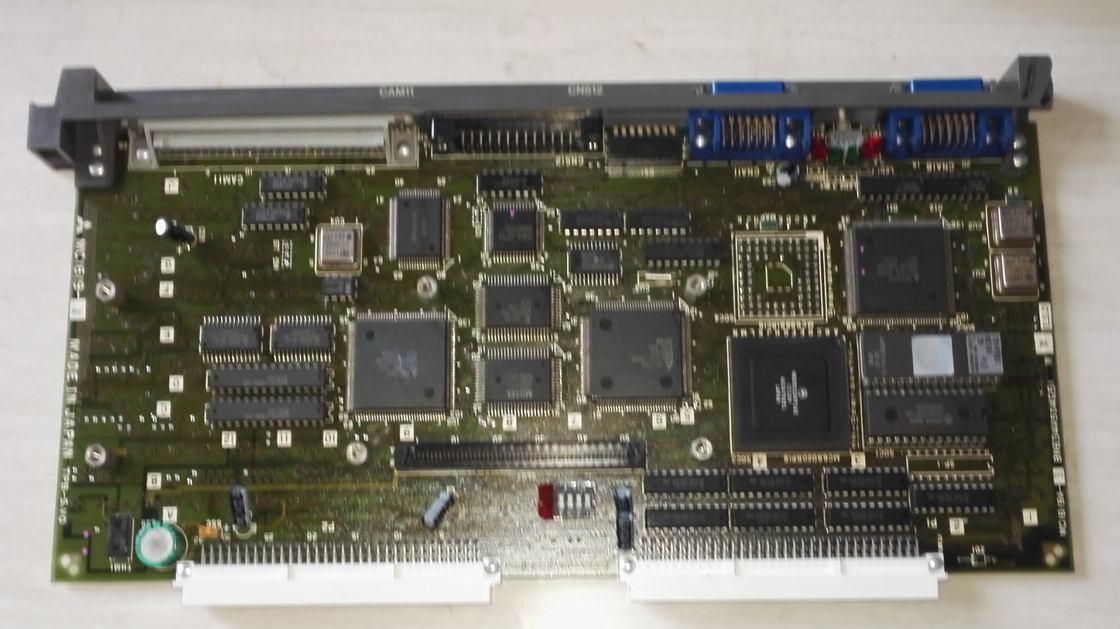

Mitsubishi MC1619-1. M3 / MC serie de circuito impreso para MELDAS M300 CNC.

Resumen general

ElSe trata de un vehículo de la categoría M.(código de catálogo A3002) es una placa de circuito impreso de la serie M3/MC, diseñada para la plataforma de control CNC Mitsubishi MELDAS M300.

Como todos los PCB de la familia de placas M3/MC, it is an application-specific component — configured for a defined function within the M300 system's control architecture and not interchangeable with boards from other CNC generations without confirmed compatibility review.

La serie MELDAS M300 ocupa un lugar importante en la historia del CNC: se introdujo en 1986 como el primer procesador CNC de 32 bits del mundo,Estableció el punto de referencia para el control de máquinas herramienta de alto rendimiento a finales de los años ochenta y principios de los noventa..

Muchos centros de torneado, centros de mecanizado y máquinas de varios ejes equipados con M300 de esa época todavía funcionan en entornos de producción hoy en día,El objetivo de la medida es garantizar la seguridad de la plataforma y garantizar la continuidad de la disponibilidad de placas de repuesto, lo que es precisamente lo que el MC1619-1 aborda..

Cuando un PCB en un sistema M300 falla, la máquina se detiene.

No hay solución alternativa, no hay ajuste de parámetros que restablezca la función cuando el hardware de una placa falla.Obtener la placa de repuesto correcta con una coincidencia confirmada del número de pieza verificada con la etiqueta de la placa instalada es el camino directo de regreso a la producción.

El MC1619-1 está disponible en condiciones nuevas (A3002) y probadas en fábrica (MC1619-1-EX, A3002EX),con la variante renovada que ha sido totalmente evaluada y restaurada a las especificaciones originales por técnicos de reparación cualificados de Mitsubishi.

Información clave sobre el producto

La plataforma MELDAS M300 Contexto para el MC1619-1

La serie M300 fue el sistema de control CNC insignia de Mitsubishi Electric durante la mayor parte del período entre su introducción en 1986 y su interrupción en 1994.

Construido alrededor de una arquitectura de procesadores de 32 bits en un momento en que 16 bits era el estándar de la industria,El M300 ofreció la velocidad de procesamiento y la capacidad de coordinación de múltiples ejes que las máquinas herramientas de alto rendimiento de esa época necesitaban..

Fue sucedido por la serie M500, que llevó adelante la capacidad del M300 mientras condensó el diseño del gabinete de accionamiento.

La familia de placas de circuito M3 / MC es la capa de hardware que implementa las funciones de control del M300.

La familia incluye placas que cubren toda la gama de tareas de control CNC: placas de CPU y memoria principales, placas de interfaz de visualización, placas de ROM del sistema, placas de dispositivos de secuencia,con una capacidad de carga de más de 300 W, y tableros de funciones especializados.

Cada tablero lleva un número de pieza único en la serie de prefijo MC, y cada uno ocupa una ranura o posición definida en el plano trasero del gabinete de control M300.

The MC1619-1 fits within this family as a component whose specific role within the M300 system is confirmed by the physical installation and the system documentation associated with the machine on which it is installed.

Mitsubishi Electric's MEAU spare parts portal and service network maintain availability of the M3/MC board family to support M300-equipped machines across their extended service lives — a commitment to legacy support that reflects both the installed base's continued activity and the practical impossibility of upgrading all M300-equipped machines simultaneously.

Nuevo o reformado

El MC1619-1 está disponible en dos condiciones de suministro confirmadas de la red de piezas autorizadas de Mitsubishi Electric.

La nueva condición (A3002) es la placa original, sin reparar, fresca de fábrica ¢ el mismo componente que habría sido instalado en una nueva máquina durante la producción del M300.

Las nuevas placas llevan las especificaciones completas de fábrica y, cuando estén disponibles a través de la red autorizada de repuestos Mitsubishi, las condiciones de garantía del fabricante aplicables a las piezas de repuesto.Para máquinas cuya pieza esté disponible con permisos nuevos y presupuestarios, la nueva condición proporciona la máxima esperanza de vida inicial.

El estado renovado (MC1619-1-EX, A3002EX) es un tablero que ha sido devuelto, evaluado y reparado según sea necesario,y probado según las especificaciones originales de fábrica por los técnicos de reparación calificados de Mitsubishi Electric.

Las tablas renovadas de Mitsubishi son probadas para verificar que cumplen con las mismas especificaciones eléctricas y funcionales que las nuevas tablas antes de ser devueltas al stock.

The refurbished variant is backed by Mitsubishi's one-year warranty on refurbished parts — a meaningful assurance given that the repair work was performed by the OEM's own technical staff rather than a third-party repair shop.

Para las máquinas M300 que operan en entornos de producción donde la prioridad es minimizar el coste de los tiempos de inactividad, la variante renovada suele ofrecer el camino más rápido hacia la disponibilidad de existencias,especialmente para las tablas cuyas nuevas existencias se han agotado a lo largo de las décadas desde la interrupción de la producción del M300..

Confirme la disponibilidad de ambas condiciones en el momento del pedido, ya que los niveles de existencias fluctúan.

Identificación del tablero correcto Verificación del número de la pieza

El paso más importante antes de ordenar cualquier reemplazo de PCB M300 es la verificación física directa del número de pieza en la etiqueta de la placa fallida.

La serie M3/MC contiene muchas placas con estructuras de prefijos similares MC415, MC431, MC721, MC943A, MC0119, MC161-1,MC1619-1 y otros ­ que difieren en función y no son intercambiables a pesar de las similitudes superficiales de número de piezas.

La etiqueta MC1619-1 de la placa instalada, comparada con el código de catálogo A3002, confirma el correcto reemplazo.

Las denominaciones equivalentes MC16191 (sin guiones) son la misma parte a la que se hace referencia sin puntuación,como aparece en algunos sistemas de compras y bases de datos que no admiten guiones en los campos de número de parte.

Cuando la etiqueta del tablero fallido está dañada, faltando o ilegible,la identificación del reemplazo correcto requiere acceso a la documentación de mantenimiento de la máquina específicamente el manual de conexión de hardware y piezas para la variante M300 de la máquina.

Intentar sustituir basándose solo en el factor de forma física no es confiable en la serie M3/MC, ya que múltiples placas comparten la misma envolvente mecánica mientras realizan diferentes funciones.

Manejo, protección y instalación del DEA

Todos los PCB de la serie M3/MC, incluido el MC1619-1, son conjuntos electrónicos sensibles a la estática. and it is particularly insidious because ESD damage may not produce an immediate failure — instead producing latent damage that manifests as intermittent faults or reduced service life months after the damaging event.

El procedimiento de manipulación correcto requiere una correa de muñeca ESD conectada a una tierra conocida, una superficie de trabajo segura para el ESD y un embalaje antiestático durante el transporte.El tablero solo debe retirarse de su bolsa ESD inmediatamente antes de su instalación..

The M300 control cabinet power must be fully isolated and verified off before the failed board is removed and the replacement installed — hot-swapping M300 boards is not supported and risks damaging both the board and the control cabinet's backplane.

Después de la instalación, los parámetros de la máquina deben verificarse con la copia de seguridad del fabricante o del operador de la máquina antes de reanudar la producción,ya que algunos reemplazos de placa pueden afectar la retención de parámetros dependiendo del papel de la placa en la arquitectura de memoria del M300.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que el MC1619-1 es el reemplazo correcto para mi máquina?

Leer directamente el número de la pieza impreso en la etiqueta de la placa fallida. La etiqueta es la identificación definitiva.Cruce el número de etiqueta con el catálogo de partes de la serie M3/MC de Mitsubishi o el manual de mantenimiento de hardware de la máquina para confirmar las coincidencias del código del catálogo A3002.

No confíe únicamente en la posición del tablero o en su apariencia física, ya que varios tableros de la serie M3/MC comparten factores de forma similares.Consulte el manual de conexión de la máquina o póngase en contacto con el equipo de soporte de partes de Mitsubishi Electric con el modelo de la máquina y el número de serie.

P2: ¿Cuál es la diferencia entre MC1619-1 (A3002) y MC1619-1-EX (A3002EX)?

El MC1619-1 (A3002) es un nuevo tablero sin reparar según las especificaciones originales de fábrica.reparados cuando sea necesarioLas placas remodeladas están respaldadas por la garantía de un año de Mitsubishi para las piezas remodeladas.

Para la mayoría de las aplicaciones de mantenimiento, cualquiera de las dos condiciones es eléctricamente equivalente; la elección generalmente se reduce a la disponibilidad y al costo,con placas renovadas que a menudo ofrecen una mejor disponibilidad de existencias en números de piezas heredadas.

P3: ¿La producción del M300 CNC fue descontinuada en 1994? ¿Se pueden obtener todavía placas de repuesto?

Mitsubishi Electric mantiene la disponibilidad de piezas de repuesto para las generaciones antiguas de CNC mucho más allá del final de vida de la plataforma.como parte de su compromiso de apoyar las bases de máquinas instaladas.

Las placas de la serie M300 siguen estando disponibles a través del portal autorizado de partes y la red de servicio de Mitsubishi Electric Americas (MEAU), tanto en condiciones nuevas como renovadas dependiendo del stock.

La disponibilidad de números específicos de piezas varía con el tiempo y debe confirmarse en el momento de la necesidad.por lo general en estado de superávit de ensayo o reparado.

P4: ¿Deben hacerse copias de seguridad de los parámetros CNC antes de reemplazar un PCB de la serie M3/MC?

La copia de seguridad de parámetros antes de cualquier reemplazo de placa es una práctica estándar en los sistemas CNC, independientemente de la función específica de la placa.y los datos de herramientas se almacenan en la memoria RAM con batería en ciertas placas de la arquitectura M3/MC.

El reemplazo de una placa que forma parte de esta estructura de memoria o el reemplazo de cualquier placa mientras se retira la energía del sistema conlleva un riesgo de pérdida de parámetros que una copia de seguridad de corriente elimina.

Si no existe una copia de seguridad, los parámetros de la máquina deben volver a introducirse manualmente a partir de la documentación original del fabricante de la máquina antes de que la producción pueda reanudarse de forma segura.

P5: ¿Qué precauciones ESD se requieren al manipular el MC1619-1?

El MC1619-1, al igual que todos los PCB de la serie M3/MC, es un conjunto sensible a la estática. Siempre use una correa de muñeca ESD conectada a una tierra verificada cuando maneje la placa. Trabaje en un tapete seguro para ESD.

Conservar la placa en su embalaje antiestático hasta el momento de su instalación.Asegúrese de que el gabinete de control M300 está apagado y la desconexión principal está bloqueada antes de quitar la placa defectuosa o instalar el reemplazo.

Evite tocar el lado de los componentes de la placa o los contactos de los conectores con las manos desnudas.

Estas precauciones se aplican tanto a la extracción de la placa defectuosa como a la instalación de la de reemplazo ¢ los daños por ESD en una placa nueva durante la instalación son tan costosos como la falla original.
