La placa de memoria en un CNC Serie 0-C: qué hace

En la arquitectura CNC FANUC Serie 0-C (F0C), la placa de memoria es la placa que almacena y sirve todos los datos que el CNC necesita para funcionar:

Software del sistema CNC:El firmware ejecutable de la máquina que define cómo el CNC interpreta el código G, gestiona el movimiento del eje, controla el husillo y maneja la interfaz del operador, todo cargado desde la placa de memoria.

Programa de escalera PMC:La lógica de secuencia de la máquina (el programa PLC integrado) que controla el refrigerante, los cambiadores de herramientas, los enclavamientos de puertas y todas las secuencias periféricas de la máquina. El programa de escalera se almacena en la tarjeta de memoria y se ejecuta desde ella en cada ciclo de exploración del PLC.

Programas de mecanizado CNC:Los programas de pieza creados por el operador o programador, almacenados en el área de memoria de programas del CNC. La capacidad de la tarjeta de memoria determina cuántas y qué tamaño de biblioteca de programas puede contener el CNC.

Parámetros:Datos de configuración específicos de la máquina (asignaciones de ejes, valores de compensación, límites de velocidad y datos de PMC) que hacen que un control CNC genérico se comporte correctamente con la máquina específica en la que está instalado.

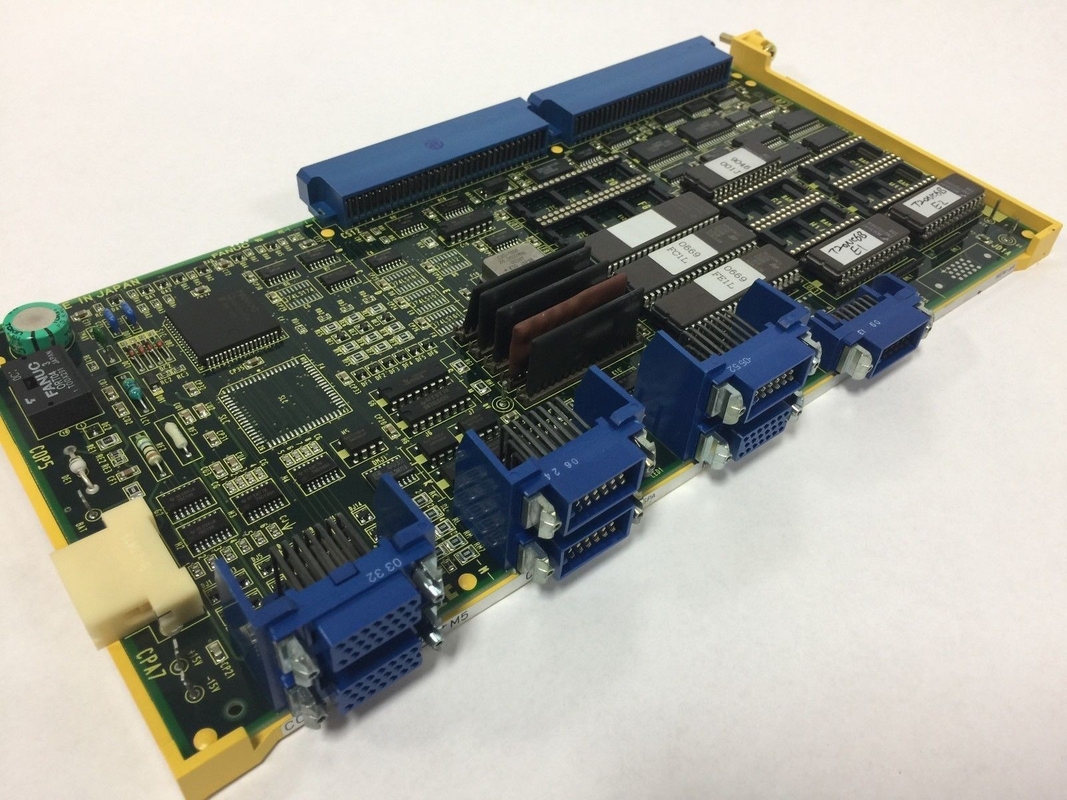

El A16B-1212-0211 es la placa de memoria que transporta todos estos datos para el sistema CNC F0C.

Información clave del producto

Variantes de la tarjeta de memoria: 0210, 0211, 0216 en contexto

La Serie 0-C utilizó múltiples variantes de tarjetas de memoria en la serie A16B-1212-021x, cada una con capacidades ligeramente diferentes:

A16B-1212-0210:La placa de memoria básica 0-C sin salida de husillo en serie. Impulsa servos digitales y unidades de husillo a través de la interfaz paralela directa de la unidad. Admite hasta 128 KB de memoria de programa, PMC-L, gráficos monocromáticos y comunicación RS-232C.

A16B-1212-0211:Una variante de la misma familia de tarjetas de memoria 021x, que sirve para configuraciones de control CNC F0C con su combinación específica de capacidad de memoria y características de interfaz.

A16B-1212-0216:La placa de memoria en serie 0-C, que agrega una interfaz de husillo en serie de fibra óptica que permite que el CNC se comunique con los variadores de husillo en serie de última generación de FANUC a través del enlace en serie digital.

Escenarios de aplicación

Fallo de la placa de memoria CNC F0C:Un centro de mecanizado FANUC 0-MC desarrolla alarmas del sistema, específicamente alarmas de paridad de RAM (910 o 911) que indican errores de integridad de la memoria. Después de confirmar que la fuente de alimentación y el asiento de la placa son correctos, se identifica la falla en la placa de memoria A16B-1212-0211. Una placa de reemplazo, cargada con el programa PMC de la máquina y los parámetros CNC de respaldo, restaura la máquina a su pleno funcionamiento.

Reemplazo preventivo de la tarjeta de memoria:A un centro de torneado 0-TC que se somete a una renovación CNC se le reemplaza la placa de memoria como parte de una renovación sistemática de componentes. El nuevo A16B-1212-0211 restablece la vida útil de la placa de memoria sin necesidad de reprogramación del PMC ni reingreso de parámetros, ya que el contenido se recarga desde la copia de seguridad del fabricante de la máquina.

Preguntas frecuentes

P1: ¿Qué sucede con los programas CNC cuando se reemplaza el A16B-1212-0211?

Los programas y parámetros almacenados en la RAM respaldada por batería de la placa de memoria se pierden cuando se reemplaza la placa; la nueva placa no viene con contenido específico de la máquina. Antes del reemplazo, haga una copia de seguridad de todos los programas CNC, compensaciones de herramientas, compensaciones de trabajo, parámetros de la máquina y el programa de escalera del PMC en un dispositivo externo (PC de respaldo RS-232C, tarjeta de memoria, casete de cinta para sistemas 0-C más antiguos). Después de instalar la placa de reemplazo, restaure todos los datos respaldados.

P2: ¿Cómo se carga el programa PMC en el A16B-1212-0211 de reemplazo?

El programa de escalera PMC para el 0-C generalmente se guarda en chips ROM PMC dedicados o en un archivo de respaldo del programa PMC. Si el programa PMC de la máquina se almacena en chips ROM en una placa PMC separada (como una PMC-M), el programa no se pierde cuando se reemplaza la placa de memoria. Si el programa PMC está almacenado en la RAM de la tarjeta de memoria, restáurelo desde una copia de seguridad después de instalar la nueva tarjeta. Para las máquinas donde la copia de seguridad original del fabricante de la máquina ya no existe, es posible que sea necesario recrear el programa PMC a partir de la documentación de la máquina.

P3: ¿Qué indica la alarma de paridad de RAM (910 o 911) en un CNC Serie 0-C?

La alarma de paridad de RAM 910 indica un error de paridad en la RAM de datos del CNC, y la alarma 911 indica un error de paridad en la RAM del programa. Ambos apuntan a una falla en la integridad de la memoria: o los chips de RAM en la placa de memoria han desarrollado fallas, o la batería de la placa de memoria falló y permitió que la RAM respaldada por batería perdiera sus datos durante una interrupción de energía. Primero verifique el voltaje de la batería de respaldo antes de concluir que la placa de memoria ha fallado.

P4: ¿Cuál es la diferencia entre PMC-L y PMC-M en la Serie 0-C? ¿La elección afecta la tarjeta de memoria?

PMC-L (Ladder) es la variante de PMC más simple integrada en la propia placa de memoria 0-C: maneja funciones básicas de secuencia de la máquina sin una placa PMC separada. PMC-M (Master) es una variante de PMC más capaz que utiliza una placa PMC dedicada separada (como A16B-1211-0910) para una lógica de secuencia de máquina más compleja. En los sistemas que utilizan PMC-M, la función PMC-L integrada de la tarjeta de memoria no se utiliza y el programa PMC reside en la placa PMC separada en lugar de en A16B-1212-0211. Saber qué tipo de PMC utiliza la máquina determina qué programa de copia de seguridad se necesita específicamente desde la placa de memoria.
