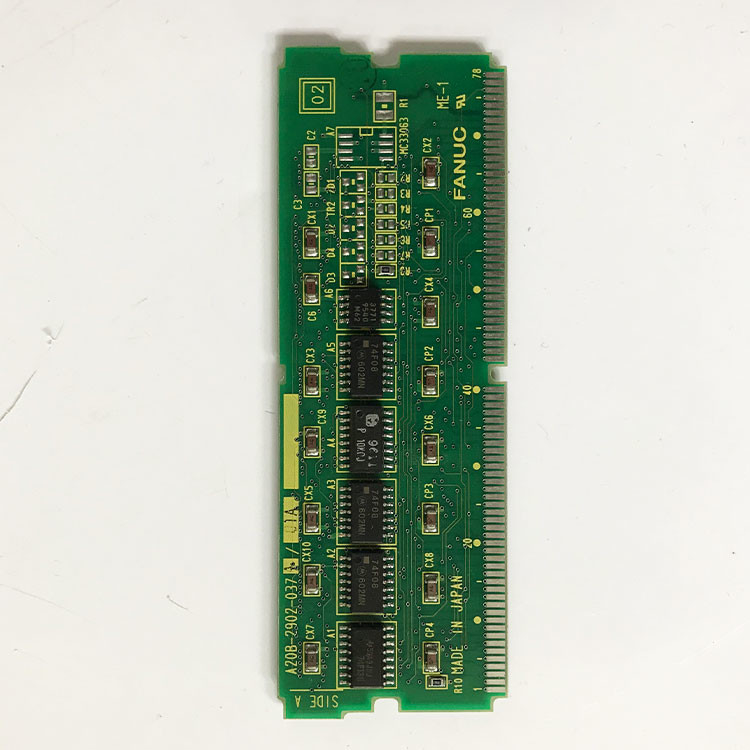

El módulo de PCB de GE Fanuc A20B-2902-0371/02A nuevo

A20B-2902-0371 | Módulo FANUC de 4 MB — Flash ROM / Software de sistema CNC / Almacenamiento de programas no volátil / Serie A20B-2902

FROM — El repositorio de software no volátil del CNC

En cualquier CNC FANUC, tres tipos de memoria desempeñan funciones distintas. FROM (Memoria Flash de Sólo Lectura) es la más fundamental: almacena el software del sistema CNC que define lo que el CNC puede hacer.

Qué DE las tiendas:

• Software de operación CNC:El intérprete de código G, el motor de cálculo de movimiento, la coordinación de servos, la gestión de pantalla y todas las funciones principales del CNC existen como software residente en FROM. Sin este software, el CNC es un hardware inerte.
• Paquetes de software opcionales:Las capacidades adicionales de CNC (roscado rígido, contorneado de alta velocidad, control de contorno por IA y otras opciones de software) se almacenan como contenido FROM adicional. Cada opción habilitada tiene el software correspondiente en el FROM que activa su capacidad.
• Programas macro y funciones personalizadas:En algunas configuraciones, los programas macro permanentes (datos PMC, subprogramas) residen en FROM para una retención no volátil.

FROM no es volátil por diseño. A diferencia de la DRAM (que pierde todo el contenido cuando se corta la energía) y a diferencia de la SRAM respaldada por batería (que pierde contenido si falla la batería de respaldo), FROM retiene su contenido indefinidamente sin energía ni soporte de batería.

Especificaciones clave

Familia de módulos de memoria A20B-2902

La serie A20B-2902 cubre módulos de memoria enchufables para sistemas CNC FANUC. Los diferentes módulos de esta serie cumplen funciones distintas:

Módulos DRAM:Memoria de trabajo volátil para la CPU. El A20B-2902-0020 (4 MB de DRAM), descrito en un lote anterior de esta serie, proporciona la memoria de trabajo rápida que el procesador CNC necesita para el funcionamiento en tiempo de ejecución.

DE módulos:Almacenamiento de software no volátil. El A20B-2902-0371 (4 MB DE) almacena el software del sistema que la CPU carga en la DRAM durante el arranque. FROM capacidad determina cuánto software y cuántas opciones se pueden instalar.

Módulo DESDE adyacente:El A20B-2902-0080 (4 MB FROM / 512K SRAM) representa un módulo FROM diferente en la misma familia A20B-2902, combinando FROM y SRAM en un módulo para una configuración CNC diferente.

El A20B-2902-0371 proporciona 4 MB de almacenamiento FROM dedicado, adaptado al espacio de software de la generación de CNC a la que sirve.

Escenarios de aplicación

CNC DESDE fallo del módulo:Un CNC FANUC no completa su secuencia de arranque: el sistema se detiene durante la carga del software con una alarma de error FROM. El A20B-2902-0371 se identifica como el módulo fallido. El reemplazo restaura la carga del software del sistema y el arranque normal del CNC.

Actualización del software CNC:Un sistema CNC FANUC requiere una actualización del software a una nueva versión. El software actualizado está escrito en un módulo FROM A20B-2902-0371 de reemplazo. Se retira el módulo antiguo y se instala el módulo actualizado: el CNC arranca con la nueva versión del software.

Preguntas frecuentes

P1: ¿Reemplazar A20B-2902-0371 borra los parámetros del CNC o los programas de pieza?

No. Los parámetros del CNC y los programas de piezas se almacenan en SRAM (RAM respaldada por batería), un módulo separado del FROM. Reemplazar el módulo FROM no afecta el contenido de SRAM. Después de instalar el nuevo A20B-2902-0371, el CNC arranca usando el software del nuevo módulo FROM y lee los parámetros de la SRAM intacta.

P2: ¿Se puede reescribir el software de A20B-2902-0371 en el campo?

FROM (Flash ROM) se puede borrar y reescribir eléctricamente; "Flash" se refiere a esta tecnología de memoria flash borrable. Sin embargo, la reprogramación del módulo FROM en los sistemas CNC de FANUC requiere un software de cargador de arranque FANUC específico y un procedimiento de actualización aprobado. La reprogramación en campo de los módulos FROM no es una tarea de mantenimiento de rutina; se realiza durante las actualizaciones formales del software CNC utilizando herramientas y procedimientos proporcionados por FANUC.

P3: ¿Qué sistemas CNC utilizan el módulo FROM A20B-2902-0371?

Los módulos FROM de la serie A20B-2902 sirven a las generaciones de CNC FANUC que utilizan la arquitectura de memoria modular A20B-2902. Basado en el A20B-2902-0080 adyacente (4MB DE/512K SRAM confirmado para la Serie 16/18 Modelo B por múltiples fuentes), el A20B-2902-0371 sirve una plataforma CNC de la era Serie 16/18/21 similar o posterior. Confirmar en la documentación de hardware del CNC específico.

P4: ¿Cuál es la diferencia entre A20B-2902-0371 (4 MB DESDE) y A20B-2902-0020 (4 MB DRAM)?

Ambos son módulos de la serie A20B-2902 de 4 MB, pero fundamentalmente diferentes:

• A20B-2902-0020: DRAM: memoria de trabajo volátil y rápida. Contenido perdido al apagar.
• A20B-2902-0371: DESDE: memoria flash no volátil. Contenido retenido permanentemente sin energía. Almacena software; no puede sustituir a la DRAM y viceversa.

P5: ¿Qué sucede si se retira el módulo FROM mientras el CNC está encendido?

Quitar FROM mientras el CNC está en ejecución provoca una falla inmediata en el sistema: la CPU pierde acceso al software que está ejecutando. El CNC fallará, potencialmente con una alarma del sistema. Apague siempre el CNC por completo antes de retirar o insertar módulos de memoria. Algunos módulos FROM solo deben retirarse después de que el CNC se haya apagado limpiamente siguiendo el procedimiento de apagado de FANUC aplicable.
