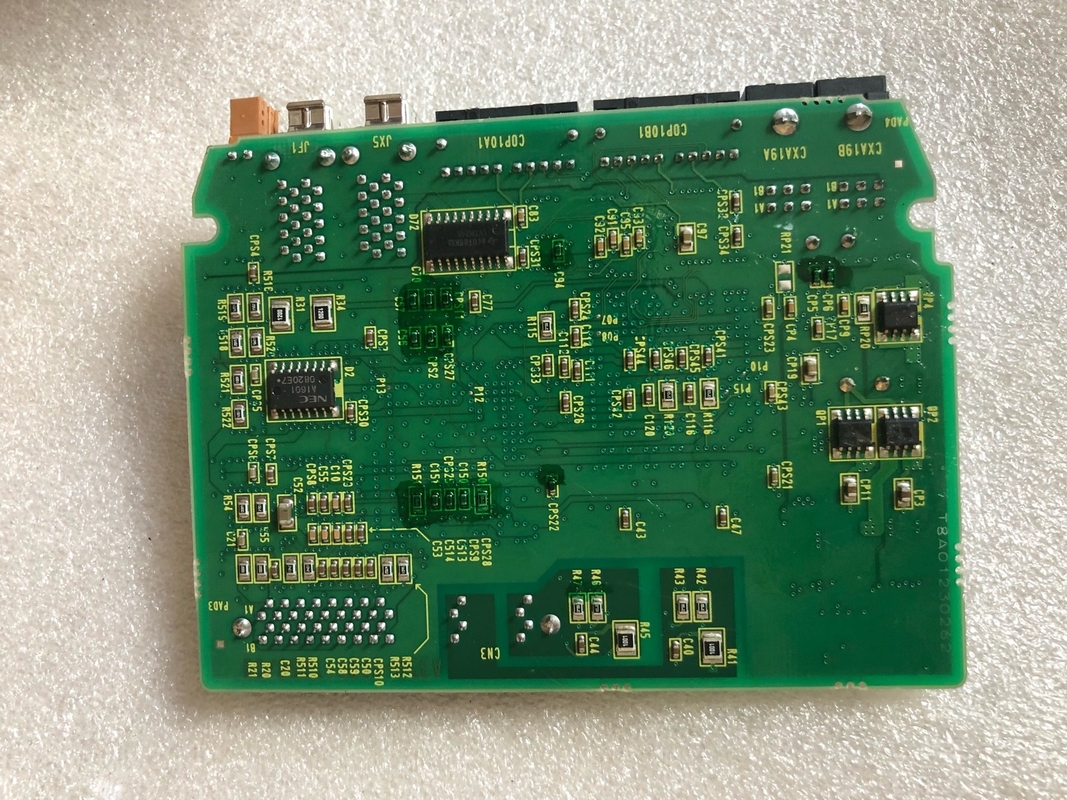

FANUC A350-2101-T058 Placa de circuitos A35O-21O1-TO58

A350-2101-T058 FANUC A350 PCB Número de fabricación ¢ Alfa-i Familia de la placa de accionamiento / Automatización industrial CNC

Los números de fabricación del A350 y los números comerciales del A20B

El sistema de piezas de FANUC utiliza dos convenciones paralelas de numeración para el mismo PCB físico:

Números de orden comercial (A20B-2101-xxxx):Los números que figuran en las órdenes de compra, en la documentación de mantenimiento y en las listas de repuestos comerciales..

Números de fabricación de los PCB (A350-2101-Txxx):Los números de referencia del dibujo interno impresos en la placa misma: este es el número de referencia de fabricación de FANUC, el número que identifica el diseño específico del PCB a nivel de fabricación de la placa de circuito.

El número de fabricación A350-2101-T058 corresponde a una placa de la serie comercial A20B-2101.

• A20B-2101-0560 A350-2101-T566
• A20B-2101-0392 A350-2101-T396

El A350-2101-T058 es la etiqueta de fabricación para su correspondiente placa A20B-2101 en la familia de placas de accionamiento Alpha-i.

Información clave sobre el producto

La familia de tableros de accionamiento A20B-2101

La serie A20B-2101, cuyos números de fabricación figuran en la gama A350-2101-Txxx, cubre los PCB de control de accionamiento y potencia de FANUC para la generación Alpha-i:

Las placas de accionamiento servo de Alfa-i aiSV:Incluyendo placas de control HRV de doble canal que ejecutan los bucles de control de corriente para dos servoejes simultáneamente.

con una capacidad de transmisión superior a 300 W,Gestión de la regulación de la velocidad del motor del eje, orientación y control de corriente en los módulos de accionamiento del eje aiSP.

Las placas de los módulos de alimentación:Incluidos los PCB para la serie PSM (αi PS) que proporcionan el bus de CC para todos los servo y módulos de huso conectados.

las placas de transmisión de la serie βi:Incluidas las placas de servoamplificadores compactos para los servoaccionadores de la serie βi utilizados en configuraciones CNC económicas.

El A350-2101-T058 cumple una función específica dentro de esta familia.

Escenarios de aplicación

Identificación del PCB del módulo de accionamiento en la etiqueta de la placa:Un técnico de mantenimiento retira un PCB fallido de un módulo de accionamiento Alpha-i.el técnico identifica el reemplazo correcto de la lista de piezas de repuesto del módulo de accionamiento y ordena la placa de repuesto.

Las piezas de repuesto:Una instalación mantiene piezas de repuesto de PCB de accionamiento identificadas por sus números de fabricación A350 en sus etiquetas de placa.El A350-2101-T058 se almacena junto con otras placas de accionamiento Alpha-i como parte de un inventario de mantenimiento planificado.

Preguntas frecuentes

P1: ¿Cómo encuentro el número de pedido comercial A20B que corresponde al A350-2101-T058?

Verifique el A350-2101-T058 con la lista de piezas de repuesto del manual de mantenimiento de la serie Alpha-i de FANUC para el módulo de accionamiento específico en el que está instalada esta placa.La lista de piezas de repuesto asigna cada ranura de PCB a su número de fabricación yEl soporte técnico de FANUC también puede confirmar la correspondencia entre un número de fabricación y su número de pedido comercial.

P2: ¿Puedo pedir el A350-2101-T058 utilizando el número de fabricación o el número de pedido comercial?

La mayoría de los proveedores de piezas de repuesto de FANUC venden tableros de stock con el número de orden comercial A20B.Proporcionar el número de fabricación A350-2101-T058 y se cruzará con el número de pedido comercial aplicable para el cumplimientoAlgunos proveedores enumeran las piezas bajo ambos sistemas de numeración; siempre confirmen que el tablero coincide con la unidad instalada antes de finalizar el pedido.

P3: ¿Hay diferentes revisiones del A350-2101-T058?

Al igual que las tablas numeradas comercialmente, las tablas numeradas de fabricación pueden tener caracteres de revisión adjuntos, por ejemplo, A350-2101-T058/01A.El sufijo de revisión identifica las actualizaciones de hardware dentro del mismo diseño de PCB. Las revisiones posteriores suelen ser compatibles con el pasado. Al ordenar, proporcione el número de fabricación completo, incluido cualquier sufijo de revisión visible en la etiqueta del tablero.

P4: ¿Qué precauciones se aplican al reemplazar el A350-2101-T058 en un módulo de propulsión Alpha-i?

Antes de abrir cualquier módulo de accionamiento Alpha-i, confirme que el bus de CC se ha descargado a un voltaje seguro la carga del condensador es visible en el indicador de carga LED o medible con un voltímetro de CC calibrado.El PCB debe manejarse con precauciones ESD: correa de muñeca conectada a tierra, superficie de trabajo segura contra ESD y embalaje antistatico para el transporte.no en el PCB, por lo que no es necesario volver a introducir los parámetros después del reemplazo del tablero.

P5: ¿Es la placa de fabricación A350-2101-T058 la misma PCB física que la placa comercial A20B-2101?

Sí, el A350-2101-T058 y su correspondiente placa comercial A20B-2101 son PCB físicos idénticos.El número de pedido comercial se utiliza externamente para compras y documentaciónLas dos referencias identifican el mismo tablero, la diferencia es en qué contexto (taller o compra) se utiliza el número.
