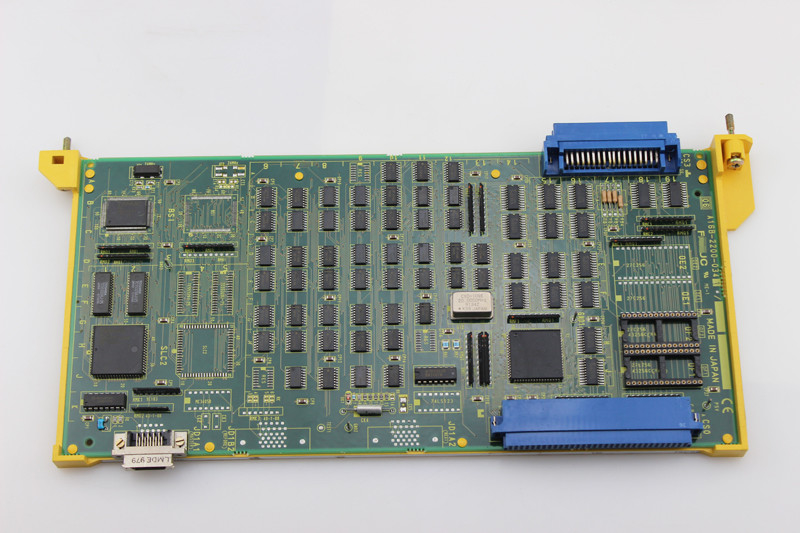

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB probado en buenas condiciones

A16B-2200-0341∙ FANUC PMC-M Enlace I/O ROM PCB maestro ∙ Serie 0-C CNC / Sistemas de robots / Ejecución de programas de escalera / Enlace I/O

PMC-M el controlador de máquina programable para la serie 0-C

En la arquitectura CNC FANUC Serie 0-C,el PMC (Programmable Machine Controller) ejecuta la lógica de secuencia de la máquina, el programa de escalera que rige todas las funciones de la máquina fuera del movimiento de corteEl líquido de refrigeración, la hidráulica, los cambios de herramientas, los bloqueos de las puertas, las respuestas del panel del operador, todos se rigen por los peldaños de la escalera PMC.

La designación "PMC-M" identifica el modelo específico de PMC instalado en los sistemas de la serie 0-C.El A16B-2200-0341 es la placa maestra de ROM para el PMC-M the PCB que contiene la memoria de programa (ROM) del PMC y sirve como el maestro de enlace de E/S.

Información clave sobre el producto

Variantes de la revisión: PMC-M y PMC-M2

El A16B-2200-0341 existe en múltiples revisiones de hardware con distintas designaciones de aplicación:

/04B (PMC-M):La configuración PMC-M estándar para aplicaciones de máquinas herramienta CNC de la Serie 0-C. El PMC-M proporciona la ejecución del programa de escalera base y la función maestra de enlace de E/S para la interfaz de la máquina CNC.

/09A (Plataforma de enlace del robot ROM IO PMC-M2):Una revisión posterior confirmada por Next Day Automation para aplicaciones de robots. La designación "M2" identifica un nivel de capacidad PMC-M mejorado.Esta variante sirve a los controladores de robots FANUC que utilizan la arquitectura PMC-M para su control de secuencia y comunicación de enlace de E/S.

Escenarios de aplicación

Falla de la placa del CMC CNC serie 0-C:Un CNC de la serie 0-C de FANUC desarrolla alarmas de PMC, las secuencias de la máquina dejan de responder, falla la comunicación de enlace de E/S. Se identifica el A16B-2200-0341 como el fallo.Reemplazo restaura la ejecución de la escalera PMC y la comunicación de enlace de E/S.

Mantenimiento de la placa del robot PMC-M2:Un controlador de robot FANUC que utiliza la arquitectura PMC-M2 requiere A16B-2200-0341/09A para su placa de control de secuencia.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre PMC-M (/04B) y PMC-M2 (/09A) en el A16B-2200-0341?

La revisión /04B es la configuración PMC-M estándar para aplicaciones CNC de la serie 0-C.El / 09A es la variante PMC-M2 un nivel mejorado de capacidad de PMC confirmado para aplicaciones robóticas por Next Day AutomationLa designación "M2" indica una mayor capacidad de paso de programa o un conjunto de instrucciones ampliado en comparación con el PMC-M de base.Siempre confirme la revisión instalada de la etiqueta del tablero antes de obtener un reemplazo.

P2: ¿El reemplazo de la A16B-2200-0341 requiere una recarga del programa de escaleras PMC?

El A16B-2200-0341 contiene ROM (Reader-Only Memory) el software del sistema PMC y potencialmente el contenido del programa de escalera específico de la máquina se almacena en esta placa.Reemplazar la placa con una ROM en blanco o de contenido diferente significa que la lógica de secuencia PMC de la máquina debe recargarse desde la copia de seguridadSiempre mantenga una copia de seguridad del programa de escaleras PMC antes de cualquier mantenimiento de la placa PMC.

P3: ¿Qué sistemas CNC utilizan el PMC-M con A16B-2200-0341?

Fanuc-controller.com confirma A16B-2200-0341 "especialmente con los controladores de la Serie 0-C". La generación de la Serie 0-C (0-MC, 0-TC, 0-MD, 0-TD, 0-MF,0-TF) utilizó la arquitectura PMC-M para su control de secuencia de máquinaDNC Electronics enumera esta placa en su categoría de tableros de I / O junto con otras tableros de la serie 0.

P4: ¿Es el A16B-2200-0341 específico para los propios sistemas CNC de FANUC o también puede servir a máquinas herramienta de terceros?

El A16B-2200-0341 sirve a los sistemas CNC de la serie 0-C de FANUC instalados en máquinas herramienta construidas por cualquier fabricante de máquinas herramienta que utilice esta generación de CNC, incluyendo japonés, alemán, coreano, italiano,y fabricantes de máquinas de Taiwán que especificaron FANUC 0-C como su plataforma CNCEl tablero es específico para la generación CNC, no para el fabricante de máquinas.

P5: ¿Qué significa la función "I/O Link master" en términos prácticos para la máquina?

El enlace de E/S es el bus serial de FANUC que conecta el PMC con todos los dispositivos externos de E/S ¢ interruptores y lámparas del panel del operador, unidades de E/S del cuerpo de la máquina y placas de E/S de magneto de potencia.El A16B-2200-0341 como el maestro significa todas las 96 o 104 señales de entrada de la máquina y 56 o 72 señales de salida de tránsito esta placaCuando esta placa falla, el PMC pierde el acceso a todas las I/O de la máquina, ninguna función de la máquina puede ejecutarse.
