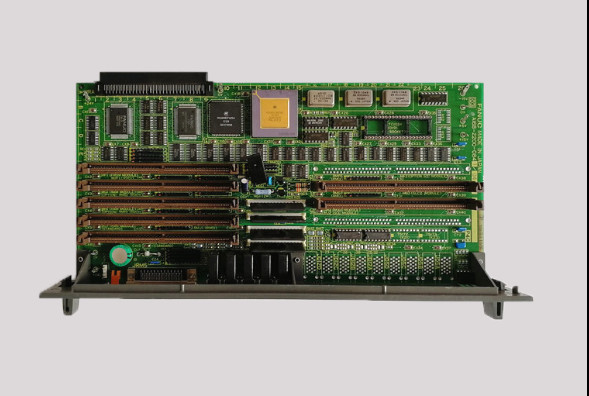

A16B-2202-0850 | Placa de CPU FANUC de 6 ejes con opción 2: 7 ranuras enchufables / Expansión de serie de 16/18 ejes / Arquitectura de sub-CPU

Opción 2: ampliar el recuento de ejes más allá del tablero base

En la arquitectura de hardware CNC FANUC Serie 16/18, la placa de CPU principal maneja el recuento de ejes base (generalmente 4 ejes en una configuración estándar). Cuando una máquina herramienta requiere más ejes, la placa de sub-CPU Opción 2 extiende el sistema más allá de este límite básico.

El A16B-2202-0850 es la variante de 6 ejes de la placa Opción 2: una sub-CPU dedicada que asume la responsabilidad del procesamiento del servoeje para ejes adicionales además de los manejados por la placa de CPU principal.

Esta arquitectura aparece de manera consistente en toda la línea de productos CNC FANUC de esta época:

A16B-2203-0031 (OPCIÓN-2 2-EJES):Descrito en otra parte de esta sesión: una sub-CPU de expansión de 2 ejes para aplicaciones de las Series 16/18.

A16B-2203-0033 (OPCIÓN-2 SUB-CPU con sub-CPU):En esta sesión también se confirmó la placa opcional de mayor capacidad con sub-CPU integrada.

A16B-2202-0850 (OPCIÓN 2 DE 6 EJES):La variante de expansión de 6 ejes: para máquinas que requieren hasta 6 servoejes coordinados a través de esta placa opcional.

Información clave del producto

CNC de 6 ejes: aplicaciones de máquinas herramienta

¿Por qué una máquina necesitaría 6 ejes en su placa Opción 2? El número de ejes refleja la complejidad mecánica de la máquina herramienta:

Centros de mecanizado de 5 ejes con indexador:X, Y, Z son ejes base; A, B (ejes giratorios) y un sexto eje del almacén de herramientas o un indexador de paletas necesitan servocontrol.

Centros de torneado multitorre:Ejes Z, X, C (husillo principal), Y (fresado adicional), segunda torreta Z2 y X2: seis servoejes en total para un complejo centro de torno-fresado.

Celdas de la máquina de transferencia:En una máquina de transferencia flexible, múltiples servoejes independientes posicionan las piezas mediante operaciones secuenciales: el recuento de 6 ejes cubre el complemento completo de la estación.

Escenarios de aplicación

Fallo en la placa de expansión del centro de mecanizado de 6 ejes Serie 18-B:Un centro de mecanizado FANUC Serie 18-B de 5 ejes con un eje B adicional desarrolla alarmas en los ejes de expansión. El A16B-2202-0850 se identifica como la falla. El reemplazo restaura los 6 ejes manejados por la placa opcional.

Mantenimiento del centro de torneado multieje Serie 16-B:Un centro de torneado CNC complejo con torretas dobles y un eje C requiere el reemplazo de la subCPU de la opción 2. La capacidad de 6 ejes del A16B-2202-0850 cubre el conjunto completo de ejes expandidos.

Preguntas frecuentes

P1: ¿Cuál es el número total máximo de ejes cuando se agrega A16B-2202-0850 a un sistema Serie 16/18?

La placa de CPU principal de las series 16/18 admite un número básico de ejes (normalmente 4 con la placa principal base). Agregar A16B-2202-0850 con 6 ejes en la placa opcional proporciona un recuento de ejes del sistema combinado. El total exacto depende del modelo específico de la Serie 16/18, la versión de software y otras configuraciones de opciones. La documentación de hardware del modelo FANUC Serie 16/18 especifica el número máximo de ejes admitidos para cada placa principal y combinación de opciones.

P2: ¿A16B-2202-0850 requiere placas opcionales coincidentes en las 7 ranuras para su funcionamiento en 6 ejes?

Sí. La placa A16B-2202-0850 proporciona las ranuras físicas y la infraestructura de la CPU, pero las tarjetas de interfaz servo, los módulos de memoria FROM/SRAM y las placas de comunicación que ocupan esas 7 ranuras deben estar correctamente instaladas y configuradas para que funcione la operación de 6 ejes. El manual de conexión de hardware FANUC Serie 16/18 aplicable documenta la configuración de tarjeta requerida para la configuración de 6 ejes.

P3: ¿Reemplazar A16B-2202-0850 requiere volver a poner en servicio los ejes de expansión?

Los parámetros del CNC para todos los ejes, incluidos los manejados por el A16B-2202-0850, se almacenan en la SRAM principal del CNC. Reemplazar la placa opcional con todos los datos de los parámetros intactos significa que los parámetros del eje de expansión se vuelven a aplicar automáticamente al inicio. Si también se perdieron datos de SRAM, se deben volver a ingresar los parámetros del eje de expansión desde la copia de seguridad antes de que la máquina pueda funcionar.

P4: ¿Qué códigos de alarma indican que A16B-2202-0850 ha fallado?

Las alarmas específicas de los ejes de expansión (alarmas en los ejes 5, 6 o superiores según la configuración de numeración de los ejes), errores de comunicación que apuntan a la ranura de opción o falla de todos los ejes de expansión simultáneamente mientras los ejes base continúan normalmente indican que A16B-2202-0850 puede ser la falla. Confirme verificando si la falla se aísla en los ejes asignados a esta placa opcional versus la placa principal de la CPU.
