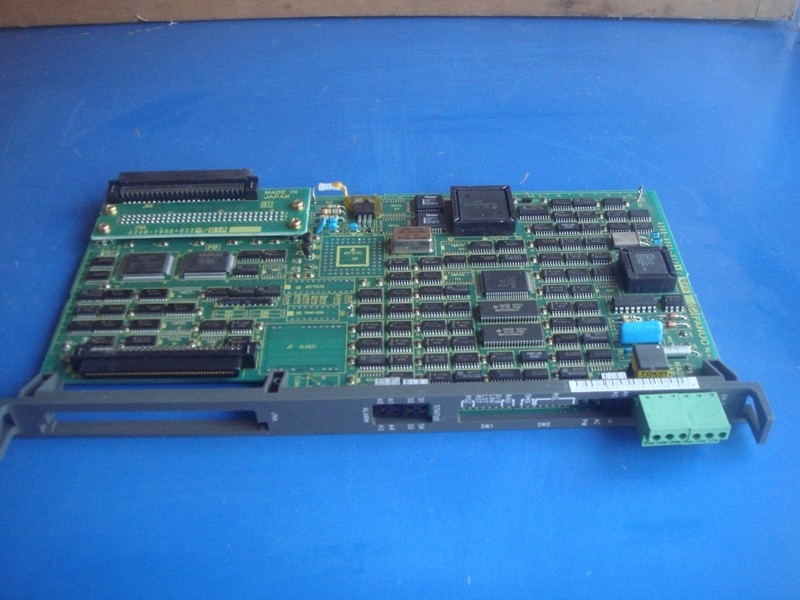

Procesador de placa de PC nuevo y original FANUC A20B-8001-0121/04B

A20B-8001-0121/04B | Controlador de robot FANUC R-J2 AB RIO PCB — Revisión /04B / A05B-2368-B002 / Placa de interfaz de E/S del robot

FANUC R-J2: el controlador de robot del que surgió esta placa

El sistema FANUC R-J2 (designación de pedido A05B-2368-B002) es un controlador de robot de la generación R-J2 de FANUC, una serie de controladores diseñada para robots industriales FANUC en una amplia gama de cargas útiles y configuraciones. El R-J2 sucedió a la serie RJ anterior y se implementó ampliamente en instalaciones de automoción, fabricación general y manipulación de materiales.

El A20B-8001-0121/04B se instaló originalmente en este tipo de controlador específico. El número de serie confirmado del controlador (E98201519) y el tipo de hardware (A05B-2368-B002) brindan una trazabilidad completa de esta placa hasta su instalación original, lo cual es importante cuando se buscan placas de reemplazo para un sistema R-J2 instalado.

Información clave del producto

Revisión /04B — Identificador de generación de hardware

Los números de pieza de la placa FANUC llevan sufijos de revisión que identifican iteraciones de hardware dentro de la misma especificación funcional. El sufijo de revisión /04B indica una generación de hardware específica de la placa A20B-8001-0121, una con actualizaciones menores de componentes o modificaciones en el diseño de PCB en comparación con revisiones anteriores como /01A, /02A o /03A.

Al obtener un reemplazo para una placa A20B-8001-0121 fallida de un controlador R-J2, hacer coincidir el número de revisión (/04B) proporciona la coincidencia de hardware más cercana. En la mayoría de las familias de placas FANUC, las revisiones posteriores son compatibles con versiones anteriores dentro de la misma generación del sistema, pero confirman la compatibilidad en la documentación de mantenimiento del controlador R-J2 si no hay disponible una revisión /04B exacta.

Escenarios de aplicación

Fallo de E/S del controlador del robot R-J2:Un controlador de robot FANUC R-J2 desarrolla una alarma de comunicación de E/S. El movimiento del robot se inhibe hasta que se solucione el fallo. Después de confirmar que el cableado de E/S y los dispositivos de campo están intactos, se identifica el A20B-8001-0121/04B como la placa fallida. El reemplazo restaura la comunicación de E/S del robot y borra la alarma.

Renovación del controlador del robot:Se reacondiciona un controlador de robot R-J2 (A05B-2368-B002) para un servicio continuo. El A20B-8001-0121/04B se reemplaza como parte de una actualización a nivel de placa junto con otros PCB en el controlador, restaurando todas las placas a un estado en buen estado.

Preguntas frecuentes

P1: ¿El A20B-8001-0121/04B es específico de la variante A05B-2368-B002 R-J2?

La fuente de instalación confirmada es A05B-2368-B002 (Sistema FANUC R-J2). El uso del A20B-8001-0121 en otras variantes de R-J2 depende de la configuración específica del controlador. Los controladores FANUC R-J2 vienen en múltiples configuraciones con diferentes complementos de placa. Verifique que la placa sea necesaria para la variante R-J2 específica mediante una referencia cruzada de la lista de piezas de repuesto para el tipo de controlador de destino.

P2: ¿Qué indica el número de serie E98201519 sobre esta placa?

El número de serie E98201519 es el número de serie del sistema controlador R-J2: el número de identidad de la unidad controladora completa de la que se extrajo esta placa. Confirma el historial de instalación de la placa y permite la trazabilidad hasta el sistema de robot FANUC original. Para pedidos de reemplazo, el tipo de sistema (A05B-2368-B002) es más relevante para la confirmación de compatibilidad que el número de serie individual.

P3: ¿Qué alarmas provoca una falla A20B-8001-0121 en el controlador R-J2?

Una falla de la PCB RIO del robot generalmente genera alarmas de comunicación de E/S o códigos SVAL (alarma de servo) relacionados con la pérdida de señal de E/S. La consola de programación del robot mostrará códigos de alarma que identifican el enlace de E/S o el módulo de E/S como la fuente de la falla. Dado que los enclavamientos de movimiento del robot dependen de las señales de estado de E/S, el robot normalmente se detendrá o se negará a funcionar hasta que se resuelva la falla de la placa de E/S.

P4: ¿Puede funcionar el controlador R-J2 si falta un A20B-8001-0121 o falla?

No. La placa de E/S del robot es un componente necesario para el funcionamiento normal del controlador. Sin una PCB RIO funcional, el controlador no puede procesar señales de E/S: el robot no puede recibir el estado del circuito de seguridad, retroalimentación del efector final ni señales de interfaz de máquina externa. El robot permanecerá en estado de alarma y se inhibirá el movimiento hasta que se reemplace la placa y se restablezca la comunicación de E/S.

P5: ¿Qué copia de seguridad de datos se necesita antes de reemplazar el A20B-8001-0121/04B?

La PCB RIO es una placa de interfaz de hardware y normalmente no almacena programas de robot ni parámetros del sistema. Sin embargo, antes de cualquier mantenimiento del controlador R-J2, haga una copia de seguridad del programa completo del robot y de los datos variables del sistema a través de la función de copia de seguridad de la consola de programación. Esto protege los programas del robot, la configuración del sistema de coordenadas y las asignaciones de E/S si ocurre cualquier otro evento a nivel de placa durante el mantenimiento.
