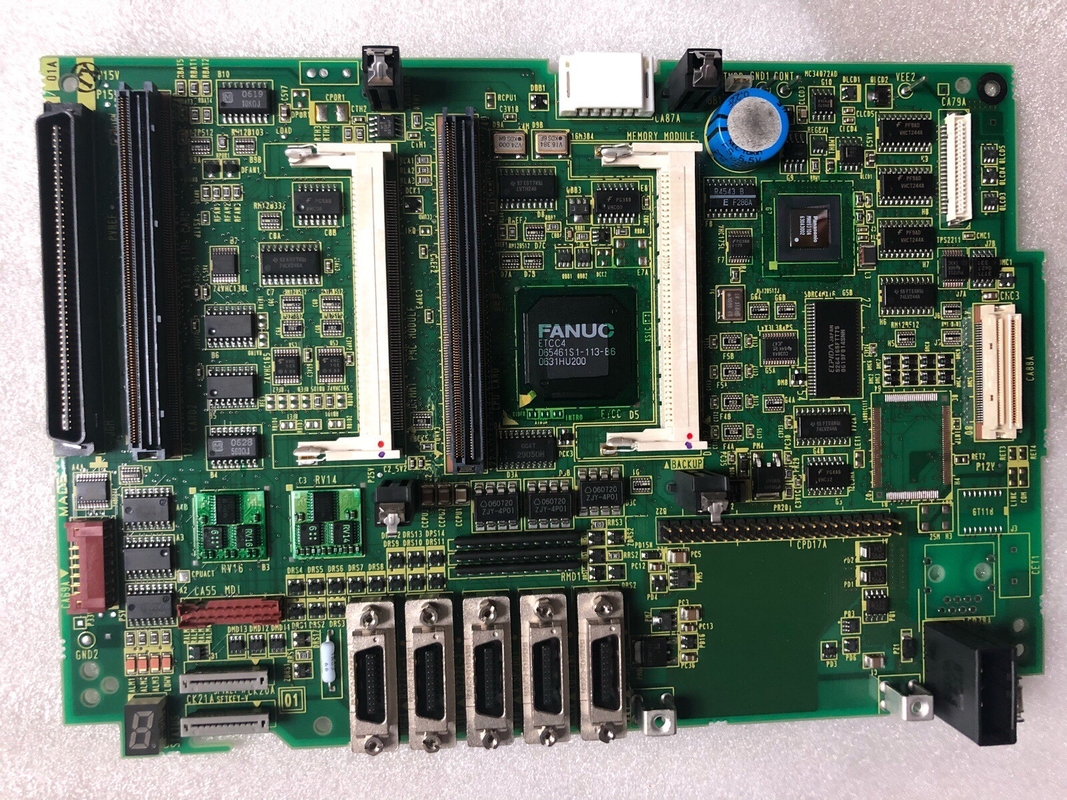

El nuevo circuito original de FANUC A20B-8101-0402

A20B-8101-0402 | PCB principal FANUC Serie 32i-A A6 — 2 rutas / 12 ejes / Placa maestra CNC de rutas múltiples / Plataforma de alta gama

Serie 32i-A: el nivel de capacidad

Dentro de la familia de productos 30i/31i/32i de FANUC, cada serie ocupa una posición distinta según el número de ejes y la capacidad de trayectoria:

Serie 30i-A:10 recorridos, hasta 40 ejes (32 ejes de avance + 8 husillos) — para las máquinas multihusillo y multitrayecto más complejas.

Serie 31i-A:4 trayectorias, hasta 26 ejes (20 ejes de avance + 6 husillos), para máquinas avanzadas de trayectorias múltiples.

Serie 32i-A:2 trayectorias, hasta 12 ejes (9 ejes de avance + 3 husillos): para centros de torneado de 2 trayectorias de alta capacidad, máquinas compuestas y centros de mecanizado avanzados.

El 32i-A ocupa el nivel de entrada de esta familia de alta gama. Ofrece el conjunto completo de capacidades de la plataforma 30i/31i/32i (nano interpolación, servo AI, control de alta respuesta HRV4 y coordinación de programas de múltiples rutas) a aplicaciones que requieren 2 rutas y hasta 12 ejes, pero que no necesitan la configuración más grande del 30i o 31i.

La placa principal A20B-8101-0402 A6 es la PCB maestra que sustenta toda esta capacidad.

Especificaciones clave

¿Qué hace que el 32i-A sea una plataforma de alta gama?

La brecha de capacidad entre la serie 0i y la serie 32i-A refleja décadas de desarrollo CNC de FANUC:

Nanointerpolación:El 32i-A calcula los comandos de servo con una resolución nanométrica en lugar de micrométrica. A velocidades de avance altas, esta resolución de comando más fina produce superficies más suaves con menos ondulaciones de velocidad de alta frecuencia.

Servo AI (servo adaptativo):El CNC monitorea continuamente la respuesta del servoeje y ajusta las ganancias en tiempo real para compensar la fricción, la expansión térmica y la variación de carga durante todo el ciclo de corte. Esto mantiene una rigidez constante del servo en toda la gama de condiciones operativas.

Coordinación del programa multiruta:Dos rutas de programa independientes se ejecutan simultáneamente, con comandos de sincronización entre rutas que permiten el movimiento coordinado entre rutas. Un centro de torneado de doble husillo y doble torreta utiliza esto para sincronizar las dos torretas en una única secuencia de mecanizado continuo.

Control de corriente HRV4:El control de corriente vectorial de alta respuesta de cuarta generación ejecuta el bucle de corriente del servo a altas velocidades de actualización, proporcionando la rigidez del servo y el rechazo de perturbaciones necesarios para un corte de alta velocidad y precisión.

La placa principal A20B-8101-0402 A6 es el hardware que alberga estas capacidades y proporciona la arquitectura de procesamiento, la conectividad de bus y la infraestructura de expansión de módulos necesarias para ofrecerlas.

Escenarios de aplicación

32i-A Falla del CNC en máquina compuesta:Un centro de torneado de doble husillo con control FANUC 32i-A no se inicializa. Ambas rutas de programa están inactivas y la pantalla no muestra ningún contenido. Después del aislamiento sistemático de fallas, la placa principal A20B-8101-0402 se identifica como el componente fallido. El reemplazo por una placa A6 correctamente configurada restaura ambas rutas de control.

Reemplazo planificado de la placa principal:Un centro de reparación de máquinas herramienta que realiza una renovación integral de la unidad de control 32i-A reemplaza el A20B-8101-0402 como parte de una renovación a nivel de placa, lo que garantiza que el CNC reacondicionado comience su próximo período de servicio con una placa principal confiable.

Preguntas frecuentes

P1: ¿En qué se diferencia el 32i-A del 31i-A en términos de arquitectura de hardware?

El 31i-A admite 4 rutas de control y hasta 26 ejes; el 32i-A admite 2 rutas y hasta 12 ejes. Estas no son configuraciones limitadas por software del mismo hardware: utilizan hardware de placa principal diferente de diferentes subseries A20B-8101. El A20B-8101-0402 es específico del 32i-A y no es intercambiable con las placas principales 31i-A o 30i-A.

P2: ¿De qué datos se debe hacer una copia de seguridad antes de reemplazar el A20B-8101-0402?

Realice una copia de seguridad de todos los parámetros del CNC para ambas rutas de control, todos los programas de piezas de ambas memorias de programas de ruta, datos de geometría y compensación de herramientas, datos de coordenadas de trabajo, datos y programas de escalera de PMC, y parámetros de ajuste de servo y husillo. La configuración de múltiples rutas del 32i-A significa que se necesita el doble de respaldo de parámetros en comparación con un CNC de una sola ruta. Realice el respaldo a través de la función ALL IO del CNC a un dispositivo externo antes de iniciar el reemplazo.

P3: ¿La placa A20B-8101-0402 A6 admite todas las funciones opcionales 32i-A?

La configuración del tipo de placa A6 admite combinaciones específicas de tarjetas opcionales en la unidad de control 32i-A. La compatibilidad de una opción específica (HRV4, seguridad de verificación dual, búfer remoto de alta velocidad) depende del complemento de ranuras del tipo de placa y de las tarjetas de opción instaladas. Confirme los requisitos de opción de la especificación de hardware de la máquina con las capacidades del tipo de placa A6 en el manual de conexión de hardware 32i-A.

P4: Después de instalar el A20B-8101-0402, ¿qué pasos de puesta en servicio se necesitan?

Después de instalar y encender: confirme que ambas rutas del programa se inicialicen correctamente; verifique que la servocomunicación FSSB esté establecida para todos los ejes en ambas rutas; verifique la comunicación de la interfaz del husillo para todos los husillos; confirme que todas las asignaciones de E/S del PMC respondan correctamente; y ejecute ambas rutas del programa a baja velocidad antes de la producción a máxima velocidad. Para una máquina con ajuste de parámetros de servo personalizado, compare el comportamiento del eje posterior al reemplazo con los parámetros ajustados para detectar cualquier problema de restauración de parámetros.

P5: ¿Existen modos de falla conocidos específicos de la placa principal A20B-8101-0402?

Las placas principales de la serie A20B-8101 pueden desarrollar fallas relacionadas con: condensadores electrolíticos envejecidos en los rieles de suministro de energía (lo que causa reinicio intermitente o comportamiento errático a la temperatura de funcionamiento); oxidación de conexiones en los zócalos de los módulos enchufables (lo que provoca errores de comunicación en la tarjeta opcional); y el agotamiento de la batería SRAM que provoca la pérdida de parámetros en los ciclos de energía. El reemplazo regular de la batería SRAM y la copia de seguridad periódica de los parámetros son las medidas preventivas más efectivas contra las consecuencias de fallas más comunes.
