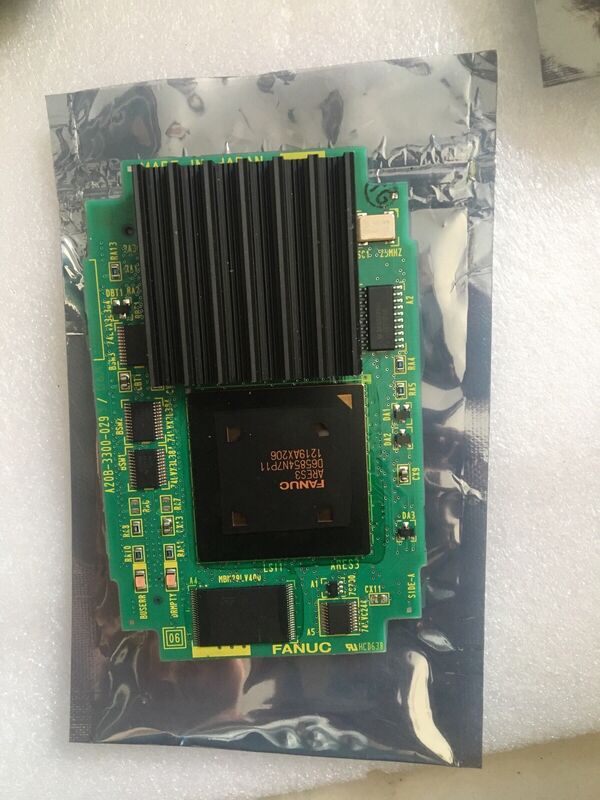

La nueva placa de PCB original de FANUC A20B-3300-0293

A20B-3300-0293 FANUC 486 módulo de la CPU 16 MB DRAM / A20B-3300-029x familia / tarjeta de procesador enchufable / FANUC CNC

A20B-3300 La serie de módulos de CPU

La serie A20B-3300 es la familia de módulos de CPU enchufables de FANUC las tarjetas de procesador que proporcionan la capacidad de procesamiento central en las placas principales CNC de FANUC.La serie abarca múltiples generaciones de plataformas CNC y arquitecturas de procesadores:

ElLa familia A20B-3300-029xocupa la gama de procesadores de la era 486:

La familia 029x representa la generación Intel 486 del procesamiento CNC de FANUC, un salto significativo con respecto a los predecesores del 486.suministro de la potencia de procesamiento necesaria para las plataformas CNC de la serie i de primera generación.

Especificaciones clave

486 Arquitectura Performance CNC en la era de la serie i

El procesador Intel 486 trajo avances significativos sobre sus predecesores cuando FANUC lo adoptó para las plataformas CNC de la serie i:

Unidad de punto flotante (FPU) en el chip:La FPU integrada del 486 (ausente en el 386) maneja cálculos de coma flotante en hardware en lugar de emulación de software.y cálculos de compensación de herramientas, el punto flotante de hardware ofrece resultados significativamente más rápidos.

Arquitectura de 32 bits en todas partes:El 486 fue el primer procesador CNC de 32 bits de FANUC. Las rutas de datos internas de 32 bits y un bus externo de 32 bits proporcionan el ancho de datos necesario para los requisitos computacionales del software CNC de la serie i.

Capacidad de DRAM de 16 MB:Los 16 MB de DRAM en el módulo proporciona el espacio de memoria de trabajo para el software del sistema CNC para ejecutar desde.el CNC carga su software del sistema desde FROM en esta DRAM y lo ejecuta 16MB fue la capacidad adecuada para el software de la serie i de 486 generaciones.

Escenarios de aplicación

Falla del módulo del procesador CNC:Un FANUC CNC desarrolla fallas persistentes de arranque o alarmas a nivel de CPU. Todos los módulos de memoria se prueban correctamente. El módulo del procesador A20B-3300-0293 se identifica como el fallo.Reemplazo restaura el arranque y funcionamiento normal de la CNC.Un viejo CNC de la serie i de FANUC se somete a una renovación electrónica. El módulo de CPU A20B-3300-0293 se reemplaza para restablecer la vida útil del procesador.

Preguntas frecuentes

P1: ¿Qué sistemas CNC utilizan el módulo de CPU A20B-3300-0293 486?

La familia A20B-3300-029x sirve a las plataformas CNC de la serie i de FANUC de la era de los procesadores 486.

Los miembros adyacentes (0290, 0291) confirman la compatibilidad con las plataformas de las series 15i, 16i, 18i y 21i en sus generaciones de hardware A y B.

Confirme el modelo CNC específico de la documentación de hardware de la placa host.

P2: ¿Cómo se compara A20B-3300-0293 con los módulos de clase Pentium (A20B-3300-0312/0313)?

La familia 029x utiliza procesadores de clase Intel 486. La familia 031x utiliza procesadores de clase Intel Pentium.El Pentium ofrece aproximadamente el doble del rendimiento de instrucciones por reloj a través de su tubería de doble emisión superescalarLas dos generaciones de módulos sirven a diferentes generaciones de hardware CNC y no son intercambiables.

P3: ¿El reemplazo de A20B-3300-0293 requiere alguna reconfiguración CNC?

No. Los parámetros CNC, la escalera PMC y los programas de piezas se encuentran en módulos SRAM y FROM separados del módulo CPU.

La sustitución de A20B-3300-0293 no afecta a estos datos almacenados. El CNC arranca desde FROM y lee los parámetros de SRAM después de que se monta el nuevo módulo.

P4: ¿Para qué se utiliza la DRAM de 16 MB en un CNC de la era 486?

La memoria DRAM de 16 MB en A20B-3300-0293 es la memoria de trabajo del procesador.Datos del búfer de previsiónLa capacidad de 16 MB se corresponde con la huella de software de las versiones de software FANUC CNC de la era 486.
