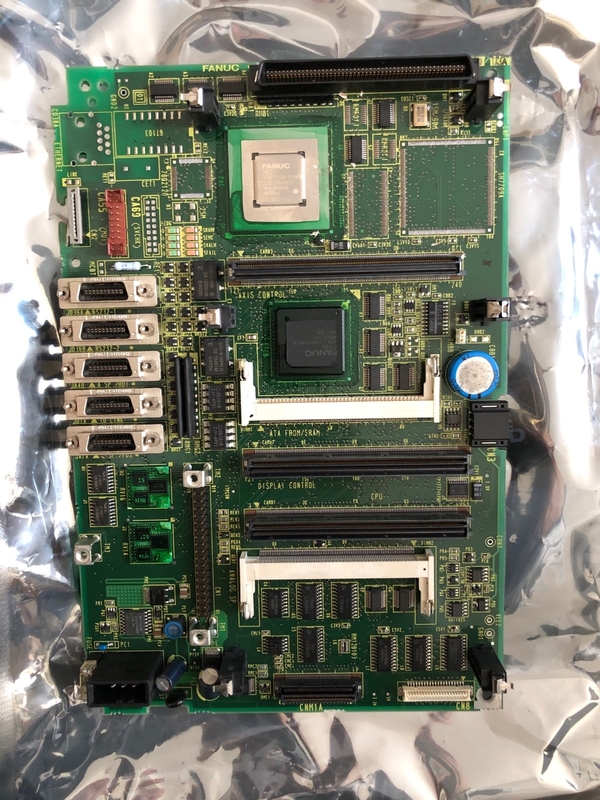

Nuevo original FANUC placa A20B-8101-0280 GRATUITO envío acelerado

A20B-8101-0280∙ FANUC Cero i-C (serie 0i-C) PCB principal MMX Pentium / Multi-Eje / Funciones del PC / módulos enchufables

Serie 0i-C Donde la plataforma Zero i maduró

La serie 0i-C de FANUC (Zero i Model C) es la tercera generación de hardware de la plataforma 0i. Cada generación 0i sucesiva trajo mejoras significativas de capacidad:

0i-A (primera generación):Estableció la arquitectura de hardware 0i, un CNC optimizado en términos de costes con procesamiento 486DX2 y un pequeño complemento de E/S para aplicaciones básicas de mecanizado y torneado.

0i-B (segunda generación):Refinado la arquitectura de la placa, mejorado el servo y las capacidades de parámetros del husillo, y ampliado las opciones de comunicación.

0i-C (tercera generación):Actualizado a un procesador MMX Pentium un paso significativo en el rendimiento de procesamiento del hardware de clase 486DX2 de las generaciones anteriores.El 0i-C también introdujo la función de PC incorporada como estándar, permitiendo al CNC comunicarse a través de Ethernet y soportar aplicaciones HMI directamente en la unidad de control.

El A20B-8101-0280 es el PCB principal (placa maestra) para esta generación 0i-C el conjunto de hardware central al que se conectan todos los módulos opcionales dentro de la unidad de control CNC.

Especificaciones clave

Funciones de PC incorporadas

Las funciones de PC integradas de la generación 0i-C permiten al CNC:

• Conectar a una red de planta a través de Ethernet para la transmisión de programas DNC
• Ejecutar tareas de recopilación de datos que informen los recuentos de producción y el estado de la máquina a los sistemas MES
• Soporte de monitorización y diagnóstico remotos desde un PC conectado
• Programas y parámetros de transferencia entre el CNC y el almacenamiento en red

Estas capacidades fueron características añadidas en las generaciones anteriores 0i; en el 0i-C, vienen como parte de la arquitectura estándar de la placa principal.

Escenarios de aplicación

0i-C Fallo de la placa principal CNC:Un centro de mecanizado CNC FANUC 0i-C no se inicia, mostrando códigos de alarma del sistema que apuntan a la PCB principal.El sistema se recarga desde los módulos FROM y reanuda el funcionamiento normal.

Restauración de la conectividad Ethernet:Un CNC 0i-C pierde su conexión Ethernet después de un fallo en el nivel de la placa.

Preguntas frecuentes

P1: ¿Qué módulos enchufables se conectan al A20B-8101-0280?

El A20B-8101-0280 proporciona ranuras de módulos para FROM (Flash ROM, software del sistema CNC), SRAM (almacenamiento de parámetros y programas con batería), módulos de expansión DRAM opcionales,y tableros de opciones gráficas o de comunicaciónLa configuración de los módulos instalados determina las capacidades específicas del sistema CNC 0i-C.

P2: ¿Es el A20B-8101-0280 compatible con las configuraciones 0i-MC (centro de mecanizado) y 0i-TC (centro de giro)?

El hardware de la placa principal es común en toda la plataforma 0i-C independientemente del tipo de máquina.T = centro de giro) se determina por el contenido del módulo FROM la imagen del software del sistema instalado en el FROMEl mismo A20B-8101-0280 sirve a ambos, con el tipo CNC resuelto en el nivel del software.

P3: ¿Qué datos se deben respaldar antes de reemplazar el A20B-8101-0280?

Antes de retirar la placa principal, hacer una copia de seguridad: todos los parámetros CNC, programas de piezas, datos de desplazamiento de herramientas, datos de desplazamiento de trabajo y el programa de escalera PMC. Estos elementos se encuentran en los módulos SRAM y FROM,pero una copia de seguridad completa asegura la recuperación incluso si un módulo desarrolla un problema durante el reemplazo. Almacenar copias de seguridad en la tarjeta de memoria, USB (donde se admita) y copia de seguridad RS-232C PC simultáneamente.

P4: ¿Requiere la función de PC incorporada del A20B-8101-0280 una configuración separada después del reemplazo de la placa?

Los parámetros de la función Ethernet y PC (dirección IP, máscara de subred, pasarela, configuración del servidor DNC) se almacenan en la memoria de parámetros del CNC no en la placa principal.Después de instalar un A20B-8101-0280 de repuesto, estos parámetros se restablecen a partir de la copia de seguridad y la función Ethernet debe reanudarse normalmente.actualizar las reservas DHCP o las asignaciones fijas de IP en la configuración de la red de la planta.

P5: ¿Cómo se compara el 0i-C con la generación 0i-D en términos de hardware de la placa principal?

La generación 0i-D utiliza las placas principales de la serie A20B-8200-xxxx ∙ una generación de hardware diferente con una arquitectura de procesador actualizada, mayor capacidad de DRAM y una interfaz de función de PC actualizada.Las placas principales A20B-8101-0280 (0i-C) y A20B-8200-xxxx (0i-D) no son intercambiablesLos sistemas construidos en hardware 0i-C continúan operando con placas principales 0i-C durante toda su vida útil.
