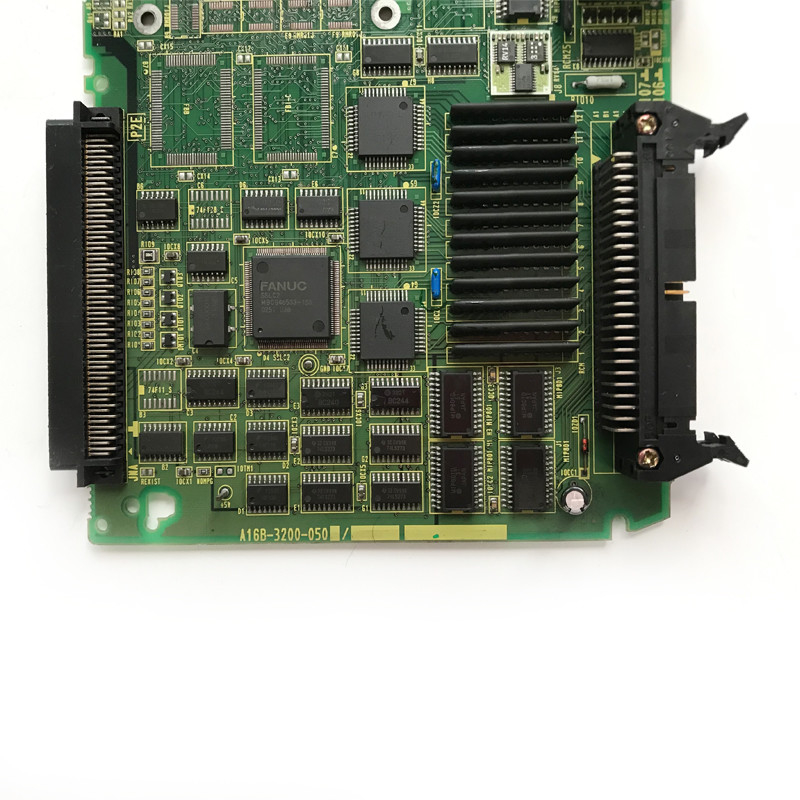

Fanuc System I O Board A16B-3200-0500 Nuevo y original

A16B-3200-0500 ∙ FANUC Serie 0i-B I/O Junta sin servidor de datos ∙ Control F0i-B / Interfaz de I/O de la máquina / PCB CNC

La designación "sin servidor de datos" Qué significa

Las placas de E/S de la serie 0i-B de FANUC existen en dos configuraciones para diferentes requisitos de aplicación:

Con el servidor de datos:Incluye una función de almacenamiento local integrada un área de almacenamiento de flash compacto o disco duro dentro del CNC que permite almacenar programas de grandes partes localmente y transmitirlos al búfer de ejecución CNCÚtil para programas complejos y largos demasiado grandes para caber en la memoria de programa estándar del CNC.

Sin servidor de datos (A16B-3200-0500):Esta es la variante correcta para los sistemas 0i-B donde los programas de piezas se cargan directamente en la memoria del programa CNC,o cuando la transmisión de programas DNC se maneja a través de la interfaz Ethernet o RS-232C en lugar de una unidad de almacenamiento de servidor de datos a bordo.

El ajuste de la variante incorrecta con el servidor de datos en lugar de sin añade hardware que el software del sistema no espera, lo que puede causar alarmas de configuración.

Información clave sobre el producto

Función de la placa de E/S en el CNC 0i-B

Dentro de la unidad de control 0i-B, la placa de E/S maneja el intercambio de señales entre el PMC interno del CNC y los dispositivos eléctricos de la máquina:

Las entradas:Interruptores de posición, sensores de presión hidráulica, bloqueos de puertas, sensores de nivel de refrigerante, interruptores del panel del operador y señales de estado del relé de seguridad.El PMC lee estas entradas cada ciclo de escaneo para controlar el estado de la máquina.

Producción:Relay de la bomba de refrigerante, liberación del freno del husillo, liberación del freno del eje, control de la válvula hidráulica, mando del motor de cambio de herramientas, control de la lámpara indicadora y controladores LED del panel del operador.El PMC escribe a estas salidas para controlar las secuencias de la máquina.

El A16B-3200-0500 proporciona la interfaz física las conexiones de terminales, el acondicionamiento de la señal y la interfaz de bus que hace posible este intercambio de señales.

Escenarios de aplicación

0i-B Fallo de la placa de E/S CNC:Un centro de mecanizado CNC de FANUC 0i-B desarrolla alarmas aleatorias de E/S del PMC con fallos intermitentes de funciones específicas de la máquina sin fallas mecánicas correspondientes.Las pruebas confirman que la placa de E/S no pasa correctamente señales entre los dispositivos de campo de la máquina y el PMC.El reemplazo de A16B-3200-0500 restaura una comunicación de entrada/salida confiable.

Restauración de la unidad de control CNC:Una unidad de control de la serie 0i-B extraída de una máquina se recondiciona para su reutilización.La placa de E/S A16B-3200-0500 se sustituye junto con otros componentes envejecidos para proporcionar una unidad de control de buena calidad para la próxima instalación.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que el sistema 0i-B requiere la variante "sin servidor de datos"?

Compruebe la etiqueta de la placa de E/S existente para el número de pieza A16B-3200-0500. Si se lee este número, el sistema está confirmado para usar la variante sin Data-Server.comprobar la documentación de configuración de hardware del sistema CNC (manual de conexión) para el tipo de controlador 0i-B aplicable se especificará qué variante de placa de E/S es correcta para esa configuración.

P2: ¿El reemplazo del A16B-3200-0500 requiere cambios en el programa PMC?

No. El programa PMC se dirige a las entradas/salidas de la máquina por dirección de entrada/salida, no por el hardware específico de la placa.La sustitución de la A16B-3200-0500 por una sustitución correctamente instalada restaura la comunicación de E/S sin necesidad de modificar el programa PMC.Verificar todas las funciones de E/S de la máquina después de la instalación para confirmar que la placa de repuesto funciona correctamente antes de reanudar la producción.

P3: ¿Qué alarmas indican que el A16B-3200-0500 ha fallado?

códigos de alarma PMC relacionados con errores de comunicación de enlace de E/S, errores de dirección de E/S aleatorios o persistentes que no correspondan a fallos de los dispositivos de campo,y fallas intermitentes de la secuencia de la máquina que se remontan a direcciones de E / S específicas apuntan a un problema de la placa de E / SConfirme que el cableado de campo, los sensores y los actuadores están intactos antes de concluir que la placa ha fallado.

P4: ¿Se utiliza el A16B-3200-0500 en todos los modelos CNC 0i-B, o en variantes específicas?

El A16B-3200-0500 está confirmado para el control FANUC Serie 0i-B (F0i-B).y otras configuracionesLa placa de E/S puede ser común en estas variantes ya que sirve la misma ranura de hardware en la unidad de control 0i-B independientemente del tipo de máquina.Confirmar de la lista de repuestos del controlador específico antes de ordenar.

P5: ¿Qué datos se deben respaldar antes de reemplazar el A16B-3200-0500?

La placa de E/S no contiene parámetros o programas CNC. Sin embargo, como precaución, antes de cualquier mantenimiento CNC, realizar una copia de seguridad completa de SRAM guardando todos los parámetros CNC, programas de piezas, datos de herramientas,y el programa de escala PMC a los medios externosEsto garantiza que la recuperación de datos sea posible si ocurre algún evento inesperado durante el mantenimiento.
