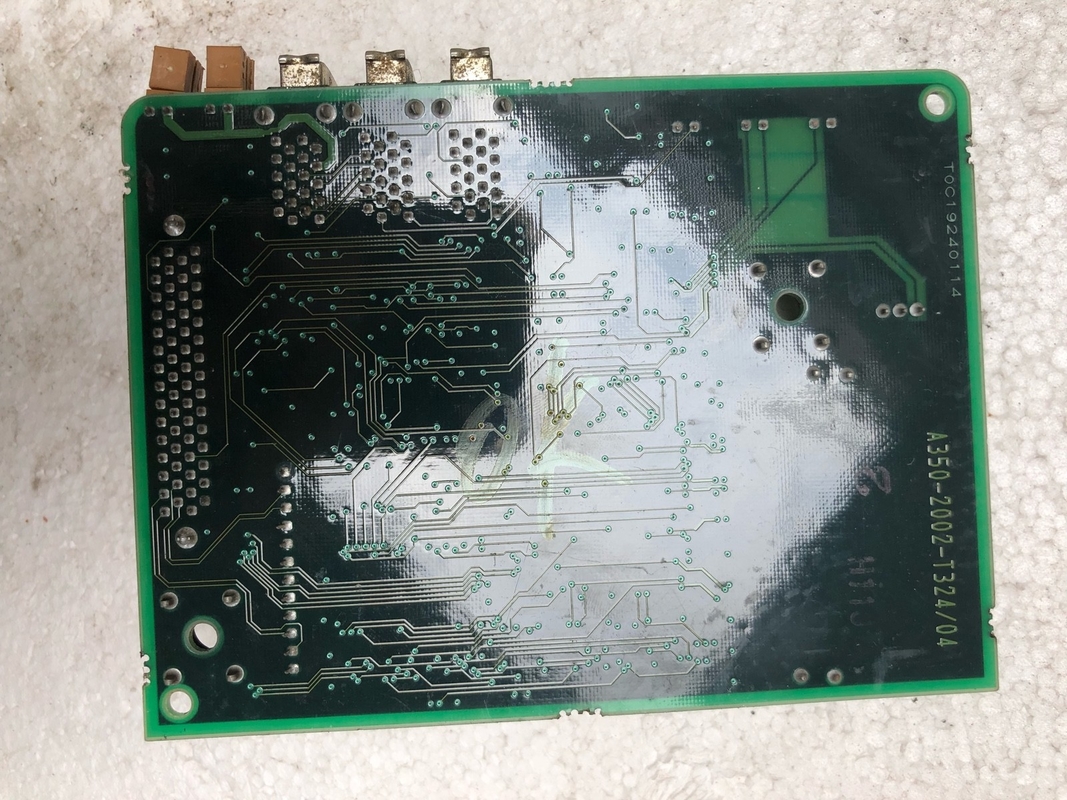

A350-2002-T324 Fanuc placa de circuito

A350-2002-T324 ∙ FANUC A350 PCB Número de fabricación ∙ A20B-2002 I / O y Interface Board Familia / Panel de operador CNC PCB

A350-2002 La identidad de fabricación de las placas A20B-2002

Así como los números de fabricación del A350-2101-Txxx corresponden a las placas de accionamiento del A20B-2101,El A350-2002-TxxxLos números identifican los tableros en elA20B-2002 Las condiciones de los productosLa serie A20B-2002 abarca una gama de interfaces CNC y placas de E/S que se encuentran entre el controlador CNC y los componentes de la máquina orientados al operador.

El A350-2002-T324 es la etiqueta de fabricación para una placa específica de esta familia.

Información clave sobre el producto

La familia de placas A20B-2002 I / O, Backplane y Interfaz de operador

La serie A20B-2002 tiene múltiples funciones dentro de los sistemas de control CNC de FANUC:

Las placas de entrada/salida del panel del operador:Los productos más reconocidos de esta serie incluyen las placas de E/S del panel del operador 48DI/32DO, incluyendo el A20B-2002-0520 (con interfaz MPG) y el A20B-2002-0521 (sin MPG).Estos tableros se encuentran entre los controles físicos del operador (botones, interruptores, lámparas indicadoras) y el PMC del CNC, manejando 48 entradas digitales de los interruptores de panel y 32 salidas digitales a las lámparas de panel a través del bus serial I/O Link.

Las placas de interfaz de plano trasero y bastidor:Otras placas de esta serie sirven como PCB de plano trasero para ensambles de rack de control CNC, proporcionando la infraestructura de bus para ensambles de tarjetas CNC de varias ranuras.Estas placas conectan físicamente varias tarjetas de módulo en el mismo rack a través de un bus de plano trasero compartido.

Modulos de interfaz:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

El número de fabricación del A350-2002-T324 se asigna a una placa específica dentro de esta familia funcional.

Escenarios de aplicación

Error de entrada y salida del panel del operador:Un CNC de la serie i desarrolla un comportamiento aleatorio del panel del operador: botones específicos no responden, las luces indicadoras no se iluminan correctamente.Reemplazar la placa restaura la función completa de entrada/salida del panel del operador.

Identificación de la placa de interfaz del panel:Durante el mantenimiento, un técnico identifica el A350-2002-T324 a partir de la etiqueta de la placa durante una inspección de la unidad de control CNC.La referencia cruzada de este número de fabricación con la documentación de mantenimiento confirma la función de la placa y el reemplazo correcto.

Preguntas frecuentes

P1: ¿Cómo conecta el enlace de I/O el A350-2002-T324 con el CNC?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). El maestro de enlace de E/S está en el CNC; el A350-2002-T324 (o su equivalente A20B-2002) es un nodo esclavo.Esto reemplaza la necesidad de conexiones por cable individuales de cada interruptor y lámpara para el CNC.

P2: ¿Cuál es la diferencia entre el A350-2002-T324 y el número comercial A20B-2002-xxxx?

El A350-2002-T324 es el número de fabricación del PCB FANUC's internal manufacturing drawing reference printed on the board.El A20B-2002-xxxx es el número de pedido comercial utilizado para las compras y en los manuales de mantenimientoLas dos referencias identifican el mismo PCB físico. El número de fabricación se lee en la etiqueta del cartón; el número comercial se encuentra en las listas de repuestos y en la documentación de compra.

P3: ¿Se puede reemplazar una placa del A350-2002 sin actualizar el programa PMC de CNC?

Sí, el programa de escalera PMC se dirige a las entradas/salidas por dirección de enlace de entrada/salida no por la versión de hardware de la placa específica.Reemplazar un A350-2002-T324 fallido con una placa de reemplazo correctamente configurada en la misma dirección de enlace de E/S restaura la comunicación de E/S del PMC de manera transparenteNo se necesitan cambios en el programa de la PMC para un reemplazo uniforme de la junta.

P4: ¿Cuántas placas A350-2002 (A20B-2002) se pueden conectar en un sistema CNC?

El Enlace de E/S admite múltiples nodos esclavos en una configuración de cadena de margaritas.El número máximo de nodos depende de la capacidad de enlace de E/S del CNC cada nodo ocupa un número definido de direcciones de enlace de E/SPara la mayoría de los sistemas CNC de la serie i, el enlace de E/S admite suficientes nodos para acomodar múltiples paneles de control del operador junto con unidades de E/S para E/S de la máquina, gabinete de magnetismo de potencia,y otras interfaces periféricas.

P5: ¿El reemplazo del A350-2002-T324 requiere alguna reconfiguración de la dirección de enlace de E/S?

Solo si la placa de reemplazo está configurada con una dirección de nodo de enlace de E/S diferente a la placa fallida.La sustitución estándar por una placa de configuración idéntica en la misma dirección no requiere ninguna reconfiguración el PMC reanuda la comunicación automáticamente después de que se encienda la placaSi la placa de repuesto tiene una configuración de dirección diferente, las configuraciones de parámetros de enlace de E/S del CNC deben actualizarse para que coincidan.Verificar la configuración de dirección de la documentación eléctrica de la máquina antes de instalar el reemplazo.
