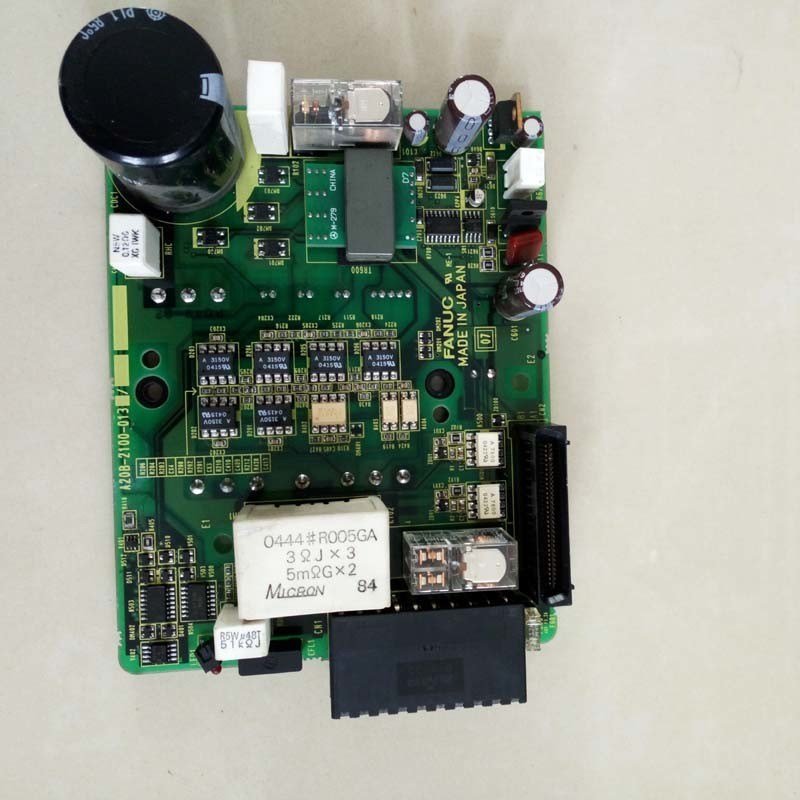

A20B-2100-0133 | PCB de accionamiento serie FANUC A20B-2100: sistemas de accionamiento de husillo y servo CNC / pieza de repuesto

A20B-2100: una familia de PCB centradas en unidades

La serie A20B-2100 abarca una gama de placas de circuito impreso implementadas dentro de los módulos servoamplificadores, módulos amplificadores de husillo y módulos de fuente de alimentación de FANUC. A diferencia de la serie A20B-2101, que se centra en placas lógicas de control, la serie A20B-2100 también cubre PCB de etapa de potencia, placas que funcionan muy cerca de los dispositivos de conmutación de alta corriente y del hardware del bus de CC.

Los representantes clave de esta serie ilustran la gama funcional:

• PCB del servoaccionamiento SVM:Placas para los módulos servoamplificadores de interfaz FSSB, incluidas las clases A20B-2100-0251 y A20B-2100-0260 para configuraciones SVM de dos y tres ejes.
• PCB del módulo de fuente de alimentación:Incluyendo las clases A20B-2100-0390 y A20B-2100-0391 que sirven a los módulos de fuente de alimentación de la serie Alpha-i PS con clasificaciones de 5,5 kW a 100 kW.
• Tableros de control de accionamiento del husillo:Incluyendo la clase A20B-2100-0800 para el control del módulo de husillo Alpha-i SPMC.

La A20B-2100-0133 es una placa específica dentro de esta serie, que cumple la función de accionamiento para la que fue diseñada y fabricada.

Información clave del producto

PCB de unidad: la capa de trabajo entre la lógica y la potencia

En un módulo servo o amplificador de husillo FANUC, la pila de PCB realiza distintas funciones en diferentes capas. La serie A20B-2100 ocupa una capa intermedia crítica:

Tableros de control (serie A20B-2101):Reciba comandos de eje del CNC, ejecute el algoritmo de control actual y envíe señales de puerta. Estas placas manejan señales digitales y una potencia relativamente baja.

Tarjetas de accionamiento/alimentación (serie A20B-2100):Interfaz entre el tablero de control y los dispositivos de conmutación IGBT de alta corriente. Estas placas transportan señales de activación de compuerta a los transistores de potencia, administran señales de retroalimentación de corriente desde sensores de corriente, implementan disparos de protección a nivel de hardware y, en algunas variantes, manejan funciones de conversión de energía activa.

El A20B-2100-0133 opera en este nivel del tablero de control, traduciendo los comandos del tablero de control en la sincronización precisa de la puerta que los dispositivos de potencia necesitan para producir corriente de motor regulada.

Escenarios de aplicación

Fallo en la placa de alimentación del módulo variador:Un servo o módulo de husillo desarrolla una alarma de sobrecorriente que aparece inmediatamente al habilitar el variador. La corriente en el circuito del motor en ese instante confirma que el tablero de control está enviando señales de puerta, pero la salida es incorrecta. La placa controladora A20B-2100-0133 se identifica como la falla. La sustitución de la placa restablece el comportamiento de salida correcto.

Mantenimiento planificado de la unidad:Una instalación que lleva a cabo una revisión programada de los módulos de unidad Alpha-i de alto horario reemplaza el A20B-2100-0133 como parte de un programa de actualización de PCB de unidad, restableciendo la vida útil de la placa antes de fallas relacionadas con el envejecimiento.

Preguntas frecuentes

P1: ¿Cómo puedo determinar si el A20B-2100-0133 o el tablero de control (serie A20B-2101) ha fallado?

Una placa controladora A20B-2100 fallida generalmente causa síntomas de salida de energía: sobrecorriente, salida asimétrica o disparos de protección de hardware. Una placa de control A20B-2101 fallida generalmente causa síntomas lógicos o de comunicación: errores de comunicación FSSB, la unidad no logra estar lista sin fallas de salida o respuesta errática a los comandos. Los síntomas de falla que apuntan primero a la etapa de salida (especialmente las alarmas que se activan bajo carga pero no durante las pruebas de baja corriente) apuntan hacia el A20B-2100-0133.

P2: ¿Reemplazar A20B-2100-0133 requiere cambios en los parámetros del servo?

No. Los parámetros del servo y del husillo se guardan en la memoria de parámetros principal del CNC, no en las PCB del controlador. Reemplazar el A20B-2100-0133 no altera ningún parámetro del CNC. Después de instalar y alimentar el sistema, el variador debe restablecer la comunicación normal con el CNC y reanudar la operación con el conjunto de parámetros existente. Verifique a baja velocidad antes de volver a la producción total.

P3: ¿El A20B-2100-0133 es compatible con clasificaciones de corriente específicas del módulo variador o se utiliza en un rango?

Los PCB de accionamiento de la serie A20B-2100 suelen ser comunes a un rango de clasificaciones de corriente dentro de una familia de módulos: los dispositivos de alimentación cambian con la clasificación de corriente, pero la lógica de la placa de control y de accionamiento sigue siendo la misma en toda la gama. Confirme el modelo de módulo específico de la placa de identificación del variador y haga una referencia cruzada con la lista de repuestos antes de realizar el pedido para verificar que A20B-2100-0133 cubra la clasificación del módulo instalado.

P4: ¿Qué medidas de seguridad se aplican antes de acceder al A20B-2100-0133 dentro de un módulo variador?

El bus de CC del módulo variador retiene un voltaje peligroso después de que se desconecta la alimentación principal. Espere el tiempo de descarga del capacitor especificado en el manual de mantenimiento de FANUC para el módulo correspondiente (o confirme con un voltímetro de CC calibrado que el bus está por debajo del umbral seguro) antes de abrir la carcasa del módulo. El A20B-2100-0133 opera a niveles de tensión de bus en servicio normal; Garantizar que el autobús esté completamente descargado es un requisito de seguridad no negociable.

P5: ¿Se puede reparar el A20B-2100-0133 en lugar de reemplazarlo?

La reparación a nivel de componentes de las PCB de los variadores FANUC la ofrecen centros de servicio especializados. Para la familia de placas de controlador A20B-2100, la reparación es técnicamente posible cuando la falla involucra componentes discretos como circuitos integrados de controlador de puerta, resistencias de detección de corriente o componentes de protección. Para máquinas de producción crítica donde el tiempo de respuesta es fundamental, el reemplazo placa por placa con el A20B-2100-0133 suele ser más rápido que la reparación. Ambas opciones son válidas dependiendo de la urgencia y el presupuesto de la solicitud.
