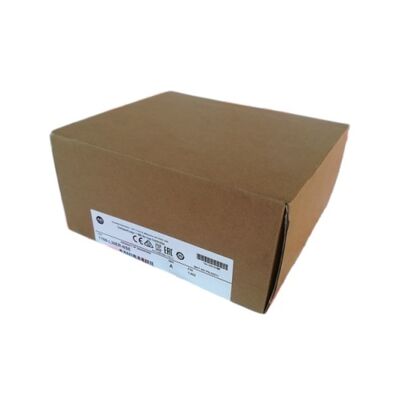

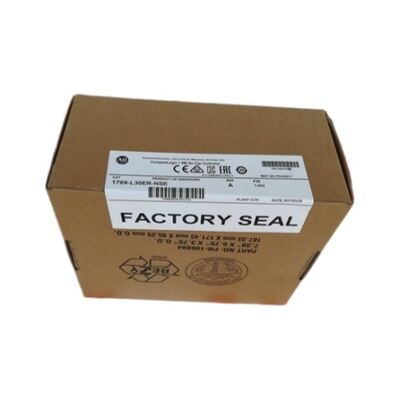

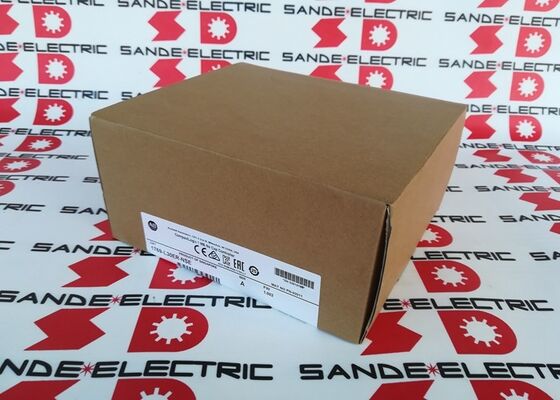

Nuevo procesador ALLEN BRADLEY 1769-L30ER-NSE

1769-L30ER-NSE. CompactLogix 5370 L3 1MB / Dual EtherNet / IP DLR / 16 nodos / 8 módulos de E / S / sin Supercap / ubicación peligrosa / USB / 1 GB SD

NSE No Supercap La especificación que define este modelo

El 1769-L30ER-NSE y el estándar 1769-L30ER son funcionalmente idénticos en memoria, capacidad Ethernet, expansión de E/S y programación.No es así.contener un supercondensador para el respaldo energético de reloj en tiempo real (RTC).

Los controladores CompactLogix 5370 estándar utilizan un supercondensador interno para mantener el reloj en tiempo real durante la pérdida de energía.de liberación rápida de la carga, que en ciertos entornos constituye un riesgo de arco o de ignición..

Para las instalaciones enLugares peligrosos de la División 2 (Div 2) o de la Zona 2 de la clase I- donde puedan estar presentes gases o vapores inflamables en condiciones anormales - los equipos deben ser no incendiarios o estar clasificados para la zona peligrosa.Eliminar el supercondensador elimina la fuente de ignición potencialEl 1769-L30ER-NSE es la especificación CompactLogix 5370 L3 que cumple este requisito.

Si se necesita una copia de seguridad de reloj en tiempo real durante la pérdida de energía en la aplicación de ubicación peligrosa, la tarjeta SD proporciona continuidad de almacenamiento del programa.

Especificaciones clave

Dual EtherNet/IP con capacidad de red de 16 nodos

Ambos puertos Ethernet forman un interruptor integrado de dos puertos que admite la topología de anillo de nivel de dispositivo (DLR).Un anillo DLR conecta los dispositivos EtherNet/IP en un bucle cerrado una sola ruptura de cable en cualquier lugar redirige el tráfico a través de la ruta de supervivencia sin ninguna intervención manualHasta 16 conexiones de nodos EtherNet/IP cubren los requisitos de E/S distribuidos, unidades y HMI de la mayoría de las instalaciones de máquinas compactas.

Ocho posiciones locales de módulo de expansión de I/O 1769 Compact manejan las I/O locales sin consumir el presupuesto de los nodos EtherNet/IP.El puerto USB proporciona acceso a programación local y actualizaciones de firmware sin ocupar el ancho de banda de la red.

Escenarios de aplicación

Control del panel de posición peligrosa:Los paneles de proceso petroquímicos clasificados en la Clase I División 2 requieren un hardware de control no incandescente.La variante NSE elimina el riesgo del arco del supercondensador al tiempo que proporciona la funcionalidad completa de CompactLogix 5370 L3 , DLR resistencia, y 1 MB de memoria de programa.

Cabeza de pozo de petróleo y gas o automatización del procesamiento:Cuando ocasionalmente pueda haber vapor inflamable, el controlador NSE instalará sin necesidad de una carcasa a prueba de explosión adicional para contener la variante estándar equipada con supercondensador.

Reemplazo directo de las instalaciones NSE existentes:El uso del sufijo NSE al reemplazar un controlador instalado preserva el cumplimiento de la ubicación peligrosa sin necesidad de reevaluación.

Preguntas frecuentes

P1: ¿Qué significa NSE y por qué es importante?

NSE significa No Supercap Energy este controlador no contiene un supercondensador. Los controladores CompactLogix 5370 estándar usan un supercondensador para mantener el reloj en tiempo real durante la pérdida de energía.En las clasificaciones de las zonas peligrosas de la Clase I División 2 y Zona 2, un supercondensador representa una fuente potencial de arco/ignición. Su eliminación permite que la variante NSE pueda utilizarse en esas ubicaciones sin una caja adicional.

P2: ¿La eliminación del supercondensador afecta al programa del controlador o a la retención de datos?

La retención de programas es manejada por la tarjeta SD, no por el supercondensador.Lo que se pierde en la pérdida de energía en la variante NSE es el valor del reloj en tiempo real el reloj se reinicia cuando se restaura la energíaSi se requiere una precisión RTC en la aplicación, una fuente externa de sincronización de tiempo de red proporciona la referencia del reloj después de la restauración de la energía.

P3: ¿Qué tipos de alambre son compatibles con el bloque de terminales?

22 ̊14 AWG de cobre sólido o 22 ̊16 AWG de alambre de cobre con hebras a 90 °C. El bloque de terminales de reemplazo es 1769-RTBN18.Estas especificaciones cubren el cableado de campo estándar de 24 VDC utilizado en paneles de control compactos..

P4: ¿Qué software de programación se utiliza para el 1769-L30ER-NSE?

Studio 5000 Logix Designer es el entorno de programación estándar para la familia CompactLogix 5370.La conexión se realiza a través del puerto USB para programación directa o a través del puerto EtherNet / IP para descargar programas basados en redEl 1769-L30ER-NSE admite los cuatro lenguajes de programación IEC 61131-3: Diagrama de escaleras, texto estructurado, diagrama de bloques de funciones y gráfico de funciones secuenciales.

P5: ¿Puede el 1769-L30ER-NSE sustituir al estándar 1769-L30ER en un lugar no peligroso?

La variante NSE es funcionalmente equivalente al estándar 1769-L30ER en todas las capacidades excepto el respaldo RTC en caso de pérdida de energía.En lugares no peligrosos donde se requiera una precisión del reloj en tiempo real después de la restauración de la energía, la variante estándar con supercondensador es una mejor especificación. Para aplicaciones que no requieren precisión RTC o usan sincronización de tiempo de red, la variante NSE funciona de manera idéntica.
