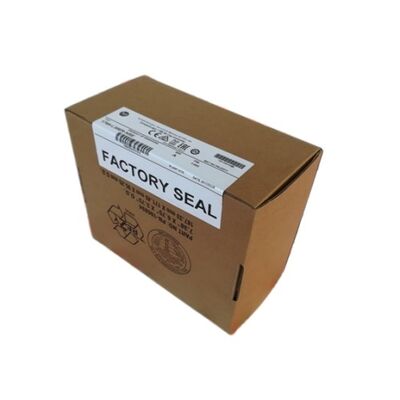

Un nuevo procesador AB 1769-L30ERM CompactLogix en la caja 1769L30ERM 1769-L3OERM

Allen-Bradley 1769-L30ERM | CompactLogix 5370 L3 — 1 MB / CIP Motion de 4 ejes + cinemática / EtherNet/IP dual / DLR / 16 nodos / 8 módulos de E/S locales

CIP Motion con cinemática: lo que separa al L30ERM del CompactLogix estándar

Cada controlador CompactLogix L3 proporciona comunicación EtherNet/IP e integración Compact I/O. Lo que la designación "ERM" agrega al 1769-L30ERM es CIP Motion sobre EtherNet/IP integrado y, dentro de eso, soporte cinemático que los controladores ERM básicos sin cinemática completa no brindan.

CIP Motion utiliza EtherNet/IP como red de control de movimiento, sincronizando los servovariadores a través de Ethernet estándar mediante bucles de control sincronizados en el tiempo. Los variadores con soporte CIP Motion (serie Kinetix) se comunican directamente con el controlador a través de la misma red Ethernet utilizada para E/S de la máquina y HMI: sin bus de movimiento separado ni cables de codificador dedicados desde el controlador. Los ejes de movimiento se programan y coordinan en Studio 5000 Logix Designer utilizando el mismo entorno de proyecto que la lógica de la máquina.

La cinemática amplía esto aún más. Mientras que CIP Motion estándar mueve ejes individuales de forma independiente, la cinemática permite la transformación de coordenadas: programar el movimiento en coordenadas de herramienta cartesianas (X, Y, Z) en lugar de posiciones de motor individuales. Esta es la capacidad necesaria para la recogida y colocación del robot delta, el posicionamiento del brazo SCARA, los sistemas H-bot (pórtico cartesiano) y cualquier máquina en la que la geometría mecánica se traslade entre los ángulos de las juntas y la posición de la punta de la herramienta. El L30ERM maneja hasta 4 ejes en grupos cinemáticos coordinados.

Para una máquina empacadora con un cabezal de recolección de robot delta o una estación de ensamblaje con un sistema cartesiano de 3 ejes, especificar un CompactLogix estándar sin cinemática significa agregar un controlador de movimiento externo o rediseñar el control de movimiento. El 1769-L30ERM evita esto al proporcionar coordinación cinemática de forma nativa.

Especificaciones clave

EtherNet/IP dual y DLR: resiliencia de red incorporada

Los dos puertos EtherNet/IP forman un conmutador de dos puertos integrado dentro del controlador. Esto permite que el 1769-L30ERM participe en la topología de anillo a nivel de dispositivo (DLR), una arquitectura de anillo EtherNet/IP donde cada dispositivo tiene dos conexiones Ethernet que forman un circuito cerrado. Si algún cable del anillo se rompe, DLR redirige el tráfico de la red a través de la ruta sobreviviente en milisegundos. Una falla de un solo cable que detendría la comunicación en una topología Ethernet lineal se convierte en un evento recuperable en un anillo DLR.

Para la automatización de máquinas donde el daño del cable debido a interferencias mecánicas, vibraciones o errores de instalación es un riesgo realista, DLR proporciona resiliencia a nivel de red sin requerir conmutadores administrados externos o rutas de red redundantes.

Escenarios de aplicación

Recogida y colocación del robot Delta:Robot delta de 3 ejes coordinado como grupo cinemático. El 1769-L30ERM programa el movimiento en coordenadas de herramienta cartesianas; el modelo cinemático los traduce en comandos de servoeje individuales. Las posiciones de recogida de productos y las compensaciones de lugar se programan en unidades del mundo real, no en recuentos de codificadores de motor.

Estaciones de montaje automatizadas compactas:4 servoejes (dos para posicionamiento XY, uno para Z y uno para rotación) coordinados con E/S de la máquina para presentación y fijación de piezas. Todo el movimiento y la lógica en un controlador, un proyecto Studio 5000.

Máquinas envasadoras y llenadoras:Transportadores de indexación más cabezales de llenado servoaccionados, con topología de red DLR que garantiza la confiabilidad de E/S de la máquina incluso si un cable se altera durante el cambio.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre CIP Motion y E/S EtherNet/IP estándar en este controlador?

La E/S EtherNet/IP estándar intercambia datos de forma asincrónica: cada dispositivo se comunica cuando se le sondea, a velocidades definidas, pero no sincronizados entre sí. CIP Motion agrega sincronización de tiempo IEEE 1588 en todos los nodos participantes, lo que permite a las unidades sincronizar sus bucles de control con la misma marca de tiempo que el procesador de movimiento del controlador. Esta coordinación bloqueada en el tiempo es lo que permite el movimiento sincronizado de múltiples ejes: un variador no puede desviarse respecto de otro en un sistema CIP Motion.

P2: ¿Qué unidades son compatibles con CIP Motion del 1769-L30ERM?

La serie de servovariadores Kinetix de Rockwell Automation (Kinetix 300, 350, 5100, 5300, 5500, 5700) admite CIP Motion sobre EtherNet/IP y es compatible con los ejes de movimiento del 1769-L30ERM. También se pueden utilizar unidades de terceros con implementación del perfil CIP Motion. Confirme la compatibilidad de firmware y compatibilidad de CIP Motion de la unidad específica en la documentación de compatibilidad de Kinetix y CompactLogix antes de realizar la especificación.

P3: ¿Se puede reemplazar el 1769-L30ERM por un controlador CompactLogix 5380 L3 posterior?

El CompactLogix 5380 es la generación sucesora. La migración de proyectos de 5370 a 5380 requiere una evaluación de la asignación de memoria, la compatibilidad del módulo de E/S y la configuración del eje de movimiento; no todos los proyectos de Studio 5000 se migran sin modificaciones. Para instalaciones con capacidad de movimiento, verifique que el reemplazo 5380 también admita los mismos grupos cinemáticos y número de ejes antes de migrar. Para el reemplazo similar de un 1769-L30ERM fallido en una máquina existente, el reemplazo por el mismo modelo es el camino más seguro.

P4: ¿A cuántos nodos de E/S EtherNet/IP se aplica el límite de 16 nodos?

El límite de 16 nodos se aplica a las conexiones de E/S EtherNet/IP: puntos de E/S, adaptadores remotos Compact I/O, puentes PROFINET a EtherNet/IP y otros dispositivos de E/S EtherNet/IP consumidos desde la tabla de conexiones del controlador. Los variadores CIP Motion también consumen conexiones: cada eje del variador normalmente requiere una o más conexiones EtherNet/IP según la configuración. El total de conexiones (movimiento + E/S) debe permanecer dentro del recuento de conexiones admitidas por el controlador.

P5: ¿De dónde se obtiene el 1769-L30ERM?

A través de la red de distribución de Rockwell Automation (distribuidores autorizados de Allen-Bradley) y el mercado de posventa establecido CompactLogix: distribuidores de repuestos para automatización industrial y proveedores excedentes probados. Confirme el número de modelo 1769-L30ERM (no los modelos adyacentes sin cinemática) antes de realizar el pedido. En instalaciones con capacidad de movimiento, un reemplazo incorrecto de CompactLogix que carezca de soporte CIP Motion o cinemático no ejecutará el programa original sin una reingeniería significativa.
