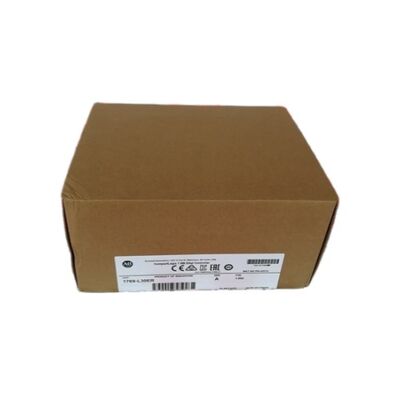

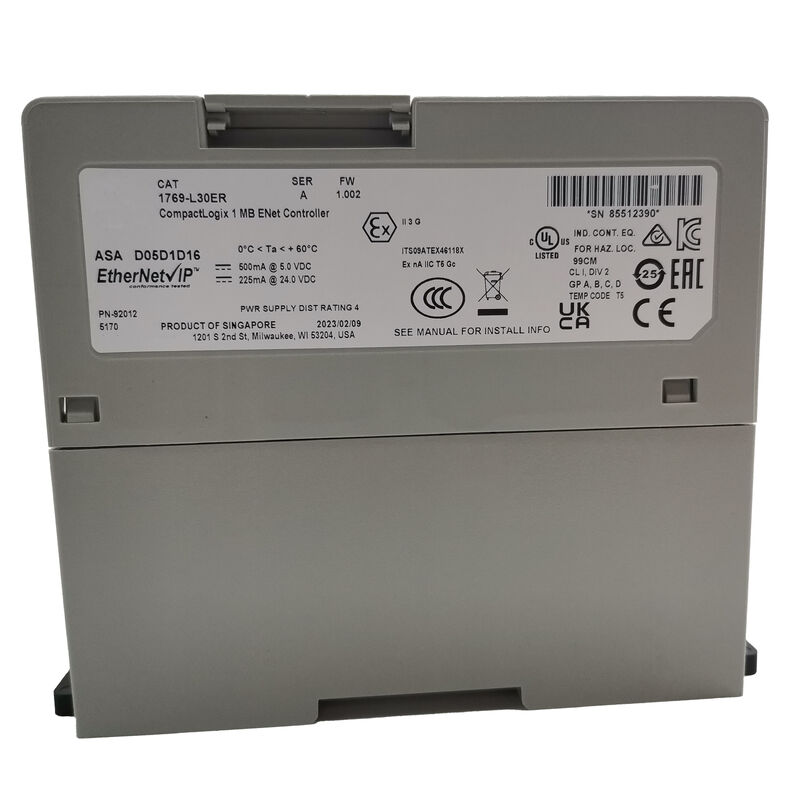

1769-L30ER. CompactLogix 5370 L3 1MB / Dual EtherNet / IP DLR / 16 nodos / 8 módulos de I / O / 32 tareas / USB / aislamiento de 30V / DIN o panel de montaje
1769-L30ER vs. Variantes L3 adyacentes
La gama CompactLogix 5370 L3 incluye varias variantes que comparten la misma memoria de 1 MB, doble EtherNet / IP y 8 especificaciones de ranuras de E / S locales.Las diferencias son funcionales más que basadas en la capacidad:
| Variante |
La moción |
Supercap (RTC) |
Uso típico |
| 1769-L30ER (esto) |
- No, no lo sé. |
- ¿ Qué? |
Secuenciación estándar, no peligrosa |
| Se trata de una serie de productos que se encuentran en la lista de los productos que se incluyen en la lista. |
Sí (cuatro ejes CIP) |
- ¿ Qué? |
Control de movimiento CIP |
| Se aplicará a los productos de las categorías 1 y 2 del presente anexo. |
- No, no lo sé. |
- No, no lo sé. |
En el caso de los vehículos de la categoría M2 y M3, el número de vehículos de la categoría M2 será el siguiente: |
El 1769-L30ER es la configuración de base L3: red EtherNet / IP completa y capacidad DLR, memoria de programa de 1 MB, 8 ranuras de expansión, Ethernet dual con DLR pero sin capacidad de eje de movimiento CIP.Para el control de máquinas, secuenciación, gestión distribuida de E/S y conectividad HMI sin coordinación del eje de servo, el L30ER proporciona el conjunto completo de características a un costo menor que el L30ERM con capacidad de movimiento.
El supercondensador incorporado conserva el valor del reloj en tiempo real (RTC) durante la pérdida de potencia una característica ausente en la variante NSE,que convierte la norma L30ER en la especificación correcta para aplicaciones no peligrosas que requieren datos precisos con marca de tiempo o ejecución de programas basados en el tiempo después de la restauración de la energía.
Especificaciones clave
| Parámetro |
Valor |
| Memoria del usuario |
1 MB |
| Puertos Ethernet |
2 × EtherNet/IP con DLR |
| Los protocolos |
EtherNet/IP, movimiento CIP, sincronización CIP, Modbus TCP |
| Max. Nodos EtherNet/IP |
16 |
| Expansión de las entradas y salidas locales |
Hasta 8 × 1769 |
| Escaneo típico |
< 1 ms (pequeños programas) |
| Las tareas |
32 / 100 programas cada uno |
| Suministro |
24 V de corriente continua (± 20%) |
| En la actualidad |
Las emisiones de gases de efecto invernadero de las instalaciones eléctricas de combustión renovable deberán ser consideradas como emisiones de gases de efecto invernadero de las instalaciones eléctricas. |
| El poder |
4.5W máximo |
| Las dimensiones |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2 |
| Clasificación de propiedad intelectual |
Protección IP20 |
| El aislamiento |
30 V de energía continua |
| Seguridad |
SIL2 / PLd (con entrada/salida de seguridad) |
| El montaje |
Rejillo o panel DIN |
Sincronización CIP tiempo coordinado a través de la red EtherNet / IP
El 1769-L30ER admite CIP Sync, que distribuye una referencia de tiempo común a través de todos los dispositivos EtherNet/IP de la red utilizando el Protocolo de Tiempo de Precisión IEEE 1588.marcas de tiempo de los eventos registrados en diferentes nodosPara el análisis posterior al evento y el seguimiento de la producción, se utiliza el sistema de control de velocidad de la interfaz HMI.Esto hace que la secuencia de eventos en todo el sistema distribuido legible y confiable.
Escenarios de aplicación
Líneas de envasado de alta velocidad:Mecanismos de alimentación de película, corte, sellado y rechazo coordinados a través de EtherNet / IP. CIP Motion maneja la servosincronización; CIP Sync marca cada evento a través de la línea.
Sistemas de almacén automatizados:Grúas de apilamiento, transportadores y escáneres de códigos de barras que operan como nodos EtherNet/IP bajo la coordinación L30ER. Hasta 16 dispositivos en el anillo; DLR protege contra fallas en el cable.
Estaciones de tratamiento de agua:Sensores de nivel, medidores de flujo y actuadores de válvulas de bomba en estaciones de E/S distribuidas.
Sistemas colaborativos de varios controladores:The L30ER runs as a local intelligent node within a larger ControlLogix or CompactLogix network — managing a machine section's local I/O while exchanging data with the system-level controller via EtherNet/IP.
Notas de instalación y cableado
- Los módulos de E/S de expansión no deben exceder 8 en total; el presupuesto de energía total debe verificarse en todos los módulos.
- Utilice cables de par retorcido protegidos industriales para todas las conexiones EtherNet/IP; mantenga separados de los cables de alimentación
- La tarjeta SD almacena copias de seguridad de programas y actualizaciones de firmware no sirve como medio de ejecución en tiempo de ejecución
- Medio ambiente del panel: humedad ambiente ≤85% RH (sin condensación); garantizar una ventilación adecuada
- Confirmar la configuración de la dirección IP antes de la primera activación para evitar conflictos de red en segmentos compartidos
Preguntas frecuentes
P1: ¿Cuál es la diferencia práctica entre el 1769-L30ER y el 1769-L30ERM?
El L30ERM agrega la capacidad del controlador de movimiento CIP (4 servoejes) a la misma plataforma de hardware.El L30ER no tiene función de movimiento CIP no puede controlar los servos de Kinetix como ejes de movimiento CIP coordinadosSi la aplicación requiere sólo control discreto y de proceso (sin coordinación de movimiento servo), el L30ER es la especificación correcta y más rentable.Se requiere el L30ERM.
P2: ¿Qué software de programación se conecta al 1769-L30ER?
Studio 5000 Logix Designer es el entorno de programación para la familia CompactLogix 5370.Studio 5000 admite el diagrama de escalerasEl 1769-L30ER es compatible con Logix Designer versión 20 y posterior.
P3: ¿Cuántos puntos de E/S locales proporcionan los 8 módulos de expansión?
El recuento de puntos depende de los módulos de E/S compactos 1769 específicos seleccionados.Los módulos de 32 puntos de alta densidad en las 8 ranuras proporcionan 256 puntos de E/S localesEl límite de 8 ranuras es la restricción de hardware; dentro de ese límite, la selección del módulo determina el recuento total de puntos.
P4: ¿Para qué se utiliza el aislamiento continuo de 30 V?
El aislamiento continuo de 30 V es el voltaje nominal para el aislamiento básico entre las interfaces USB, Ethernet y de bus interno del controlador.Define la separación eléctrica que protege contra las diferencias de voltaje de modo común entre el controlador y los dispositivos conectadosEn la práctica, esta calificación significa que los puertos de comunicación del controlador no están aislados para aplicaciones de alto voltaje para conexiones a circuitos de campo a potenciales más altos.Debe utilizarse un equipo de aislamiento adecuado entre el controlador y el cableado de campo..
