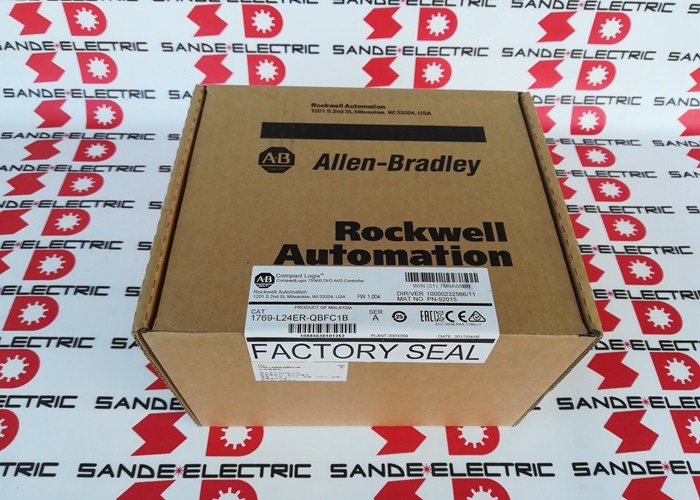

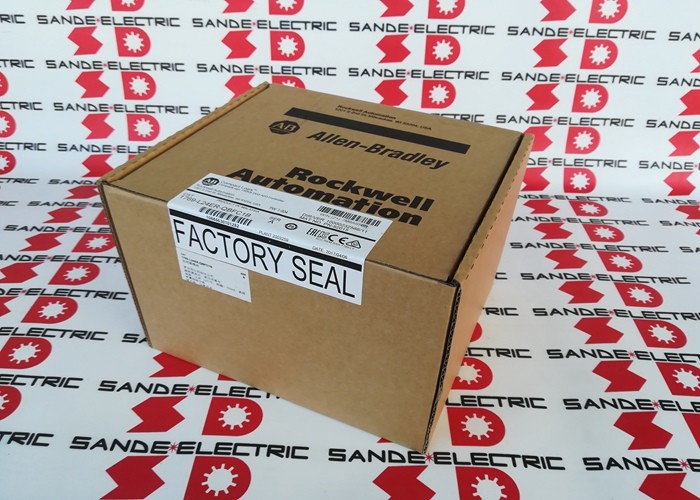

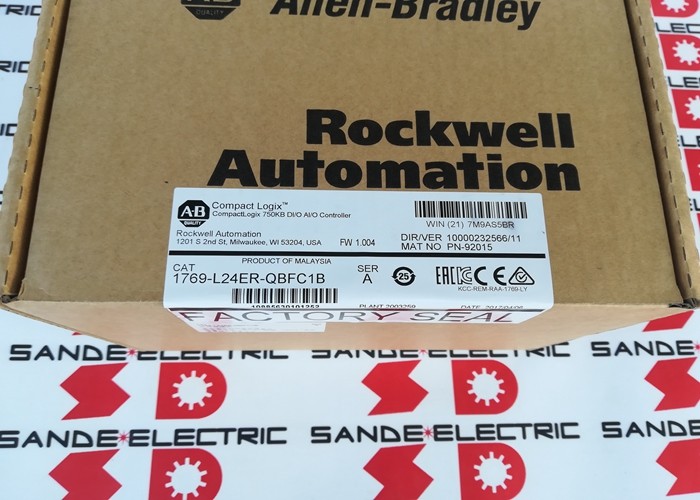

Nueva y original Allen Bradley 1769-L24ER-QBFC1B 1769L24ERQBFC1B

Controlador CompactLogix 1769-L24ER-QBFC1B de Allen-Bradley

Descripción general

El 1769-L24ER-QBFC1B es un controlador CompactLogix 5370 L2 diseñado para aplicaciones de máquinas compactas que requieren una mayor variedad de E/S integradas de la que puede ofrecer un controlador digital integrado básico.

Los datos de configuración de Rockwell y las referencias de productos industriales lo describen con 750 KB de memoria de usuario, puertos duales EtherNet/IP con capacidad DLR, 16 entradas de CC, 16 salidas de CC, 4 entradas analógicas universales, 2 salidas analógicas, 4 contadores de alta velocidad, y soporte para hasta 4 módulos 1769 Compact I/O locales publicados del controlador.

También incluye una tarjeta SD de 1 GB, admite hasta 2 GB, y utiliza una fuente de alimentación integrada de 24 VCC publicados del controlador.

Datos técnicos

Valor de aplicación

Este controlador encaja bien en plataformas OEM, equipos de embalaje, estaciones de proceso compactas, celdas de máquinas y paneles de automatización donde las señales digitales y analógicas deben manejarse directamente desde el cuerpo del controlador.

Su ventaja práctica más sólida es que combina E/S digitales integradas, E/S analógicas, conteo de alta velocidad y Ethernet dual en una unidad compacta, lo que puede reducir el número de módulos y simplificar el diseño del gabinete.

Esa adecuación a la aplicación es una inferencia de ingeniería basada en la mezcla de E/S integradas publicadas y los límites de expansión local del controlador.

Perspectiva de reemplazo y selección

Para trabajos de reemplazo, el 1769-L24ER-QBFC1B debe coincidir con la mezcla de E/S integradas, capacidad analógica, estructura Ethernet y escala de expansión local, no solo por el nombre de la familia CompactLogix.

En términos prácticos, los detalles importantes son la memoria de 750 KB, la estructura analógica E/S digitales 16/16, la estructura analógica 4 AI / 2 AO, y el límite de expansión Compact I/O de 4 módulos.

Hacer coincidir el mismo modelo suele ser la forma más segura de preservar tanto el cableado de campo como el papel del controlador en la máquina.

Preguntas frecuentes

P1: ¿Qué tipo de controlador es el 1769-L24ER-QBFC1B?
Es un controlador CompactLogix 5370 L2 con E/S digitales y analógicas integradas, Ethernet dual y capacidad de expansión Compact I/O local.

P2: ¿Qué aplicaciones se adaptan mejor a él?
Se adapta a sistemas de máquinas compactas que necesitan manejo de E/S digitales y analógicas integradas sin agregar módulos analógicos separados de inmediato.

Ese perfil de uso es una inferencia de ingeniería basada en la mezcla de E/S integradas publicadas y la escala compacta del controlador.

P3: ¿Por qué son importantes los canales analógicos en este modelo?
Debido a que las 4 entradas analógicas universales y 2 salidas analógicas integradas permiten que el controlador admita tareas de sensores mixtos y bucles de control directamente.

En gabinetes prácticos, eso puede reducir el uso de ranuras y simplificar la disposición del hardware.

P4: ¿Por qué son importantes los contadores de alta velocidad aquí?
Porque permiten que el controlador maneje entradas de pulso digital rápidas sin requerir un módulo de conteo separado para muchas aplicaciones compactas.

Esta es una inferencia de ingeniería basada en los 4 contadores de alta velocidad publicados del controlador.

P5: ¿Qué se debe verificar antes de realizar el pedido?
Verifique el código del controlador instalado, confirme la clase de memoria de 750 KB, verifique la mezcla de E/S digitales y analógicas requerida y asegúrese de que la máquina utilice la misma disposición de expansión local de 4 módulos y DLR Ethernet dual.
