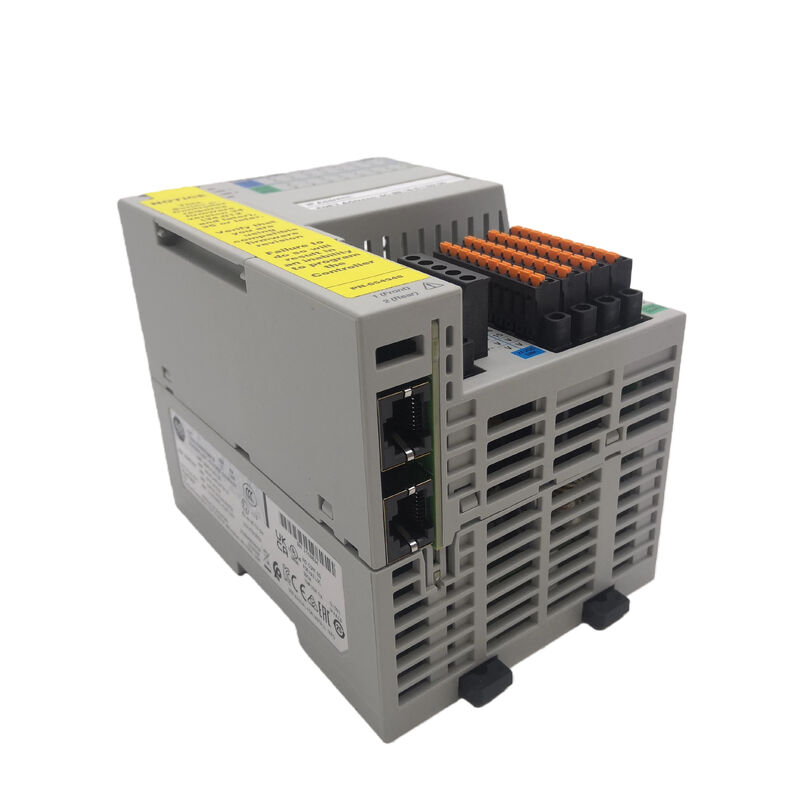

Un nuevo Allen Bradley 1769-L18ERM-BB1B COMPACT LOGIX Ethernet controlador

Controller de control de la línea de comandos de la línea de comandos

Resumen general

ElSe trata de un sistema de control de las emisiones de gases de escape.es unControlador CompactLogix 5370 L1construido para el control de máquinas compactas donde la E/S incrustada, la red EtherNet/IP, y el movimiento integrado necesitan estar en una pequeña plataforma de controladores.

Rockwell y las referencias de distribuidores describen este modelo con512 KB de memoria de usuario,Ethernet dual con capacidad de anillo a nivel de dispositivo,16 entradas del fregadero,16 salidas de la fuente, el apoyo ahasta 8 nodos Ethernet/IP, yMovimiento CIP de 2 ejes con cinemática.

También utiliza el1734 Punto de entrada/salida en el plano traseropara la expansión, lo que lo coloca en una clase de expansión diferente que los controladores L2 y L3 basados en Compact I/O.

Datos técnicos

Valor de la aplicación

Este controlador encaja bien enSistemas de embalaje compactos, transportadores, estaciones de manipulación de materiales, patines OEM y pequeñas células de máquinas basadas en Ethernetdonde una plataforma de Logix limitada pero capaz es el ajuste adecuado.

La combinación deE/S incorporado,Dual Ethernet, yMovimiento en dos ejeshace que sea especialmente práctico en máquinas que necesitan una estrecha integración entre la secuenciación básica y el control de movimiento de la luz sin pasar a una familia de controladores más grande.

Dicho perfil de aplicación es una inferencia de ingeniería extraída de las características publicadas de memoria, nodo, movimiento y PUNTO de E/S del controlador.

Perspectiva de sustitución y selección

Para el trabajo de reemplazo, el 1769-L18ERM-BB1B debe coincidir conTipo de E/S incrustado, concepto de expansión de E/S POINT, diseño Ethernet y capacidad de movimiento, no sólo por el apellido CompactLogix.

En los sistemas prácticos, los detalles importantes son los siguientes:16 entradas de sumidero / 16 salidas de fuente, elArquitectura L1, y elMovimiento CIP de 2 ejescapacidad.

El emparejamiento del mismo controlador generalmente preserva tanto el cableado de la máquina como la estructura del proyecto de manera más limpia que pasar a otra clase Logix.

Preguntas frecuentes

P1: ¿Qué tipo de controlador es 1769-L18ERM-BB1B?
Es unaControlador CompactLogix 5370 L1con entrada/salida digital integrada, doble Ethernet y capacidad de movimiento integrada.

En el uso práctico, está dirigido al control de máquinas compactas en lugar de grandes sistemas de racks modulares.

P2: ¿Qué aplicaciones se adaptan mejor?
Se ajusta.máquinas pequeñas y medianasque necesitan control EtherNet / IP, huella compacta y movimiento integrado ligero.

Esta es una inferencia de ingeniería basada en los datos publicados.Memoria de 512 KB,Escala EtherNet/IP de 8 nodos, yMovimiento en dos ejescapacidad.

P3: ¿Por qué es importante el soporte POINT I/O aquí?
Porque este controlador se expande a través de la1734 Punto de entrada/salida en el plano trasero, no a través del estilo de expansión de E/S Compact más grande utilizado en algunos otros modelos CompactLogix.

Eso afecta cómo la máquina está conectada y cómo el controlador encaja en la arquitectura original.

P4: ¿Por qué es importante el movimiento CIP de 2 ejes?
Porque permite al controlador manejar tareas básicas de movimiento directamente a través de EtherNet / IP.

En el diseño práctico de máquinas, eso puede reducir la necesidad de un procesador de movimiento separado en sistemas más pequeños.

P5: ¿Qué se debe comprobar antes de hacer el pedido?
Compruebe el código del controlador instalado, confirme elL1 / PUNTO I/Ola arquitectura, comprobar el16 DI / 16 DOEn el caso de las aplicaciones que no cumplen con los requisitos de E/S integrados, se debe asegurarse de que la aplicación dependa de los mismos requisitos de E/S integrados.Movimiento en dos ejesyDLR con doble Ethernetel diseño.
