Un nuevo controlador AB CompactLogix 5370 1769-L16ER-BB1B en caja

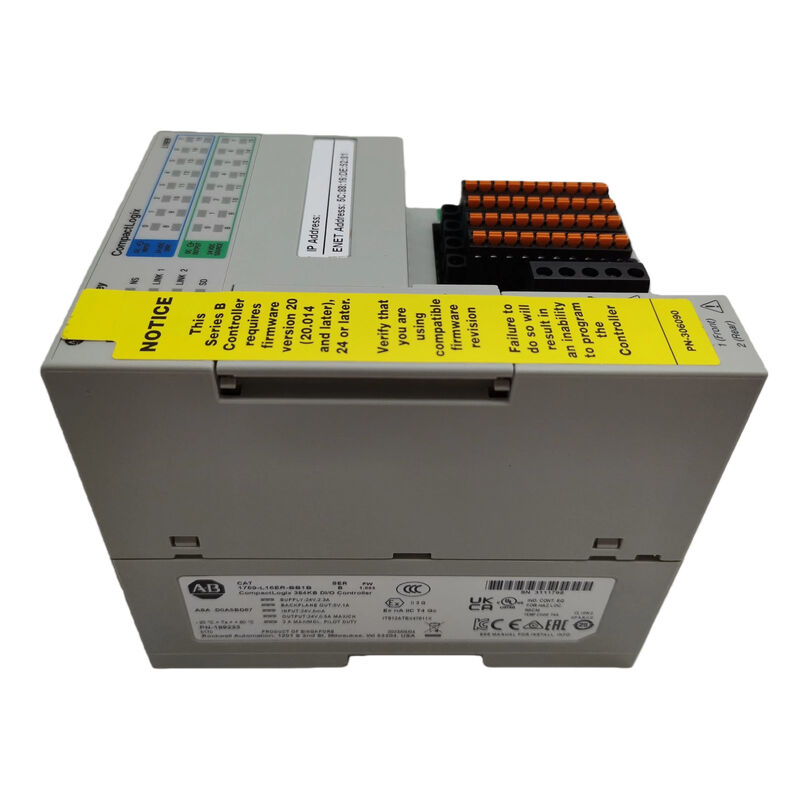

Controlador CompactLogix L16 Allen-Bradley 1769-L16ER-BB1B

Descripción general

El 1769-L16ER-BB1B es un controlador CompactLogix 5370 L1 diseñado para el control de máquinas compacto EtherNet/IP.

Rockwell lo identifica como un controlador CompactLogix L16 con 384 KB de memoria de usuario, 16 entradas digitales y 16 salidas digitales integradas, puertos Ethernet duales con capacidad DLR, hasta 6 módulos de expansión locales, y una tarjeta SD de 1 GB incluida con el controlador.

Las instrucciones de instalación de Rockwell también muestran que el controlador utiliza una fuente de alimentación nominal de 24 VCC con un rango de entrada de 10…28.8 VCC, y que el puerto USB está destinado a programación local temporal en lugar de conexión permanente.

Datos técnicos

Valor de aplicación

El 1769-L16ER-BB1B es muy adecuado para celdas de máquinas compactas, sistemas de empaquetado, transportadores, equipos OEM modulares y arquitecturas EtherNet/IP pequeñas donde las E/S integradas y Ethernet de doble puerto son más útiles que un controlador de rack más grande.

La literatura de Rockwell sobre CompactLogix 5370 L1 posiciona específicamente la familia L1 para aplicaciones pequeñas y medianas que requieren menos recuentos de ejes, un factor de forma compacto y capacidad de red DLR integrada.

Esto hace que este controlador sea especialmente práctico en máquinas donde el espacio del panel es limitado pero aún se requiere control basado en Logix e integración EtherNet/IP.

Su valor en trabajos de mantenimiento es igualmente fuerte.

Cuando una máquina se diseñó originalmente en torno al factor de forma L16ER-BB1B, las E/S integradas y el concepto de expansión POINT Bus, reemplazarlo con el mismo modelo generalmente preserva el diseño del gabinete, la estructura de la red y las suposiciones del proyecto de manera más limpia que pasar a una clase de controlador diferente.

Esta es una inferencia de ingeniería basada en las E/S integradas publicadas, la expansión de 6 módulos y la arquitectura habilitada para DLR del controlador.

Perspectiva de reemplazo y selección

Para trabajos de reemplazo, el 1769-L16ER-BB1B debe coincidir con el tipo de E/S integradas, la clase de memoria, la disposición de Ethernet y la escala de expansión local, no solo por el nombre de la familia CompactLogix.

En sistemas prácticos, los detalles que más importan son las 16 entradas de sumidero / 16 salidas de fuente, 384 KB de memoria, diseño DLR de doble Ethernet, y rango de potencia de 10 a 28.8 VCC.

Hacer coincidir el mismo modelo de controlador suele ser la forma más segura de evitar cambios de cableado, red y puesta en marcha.

Preguntas frecuentes

P1: ¿Qué tipo de controlador es el 1769-L16ER-BB1B?
Es un controlador CompactLogix 5370 L1 con E/S digitales integradas, puertos Ethernet duales, y 384 KB de memoria de usuario.

En términos prácticos, es un controlador Logix compacto destinado a máquinas EtherNet/IP pequeñas y medianas en lugar de sistemas grandes basados en rack.

P2: ¿Qué aplicaciones se adaptan mejor?
Se adapta a sistemas de automatización compactos como transportadores, máquinas de empaquetado, patines modulares y celdas de máquinas donde el espacio del panel es limitado pero la programación Logix y EtherNet/IP aún son importantes.

La literatura de Rockwell sobre controladores L1 sitúa explícitamente la familia en aplicaciones pequeñas y medianas con recuentos de ejes y E/S más bajos.

P3: ¿Por qué es importante DLR en este controlador?
DLR ayuda a mejorar la resiliencia en redes EtherNet/IP con topología en anillo. En instalaciones de máquinas prácticas, eso puede simplificar la disposición de los dispositivos y reducir el efecto de una única ruta de red perdida.

P4: ¿Por qué es importante la configuración de E/S integradas?
Porque la configuración de 16 DI / 16 DO integradas es parte de cómo se cableó la máquina original.

Reemplazar el controlador con el tipo de E/S o el estilo de salida incorrectos puede crear problemas inmediatos de cableado de campo y de puesta en marcha.

P5: ¿Qué se debe verificar antes de realizar el pedido?
Verifique el número de pieza instalado, confirme la clase de memoria de 384 KB, verifique las 16 entradas de sumidero / 16 salidas de fuente, y asegúrese de que la máquina utilice la misma alimentación de 24 VCC y la disposición de doble Ethernet con capacidad DLR.
