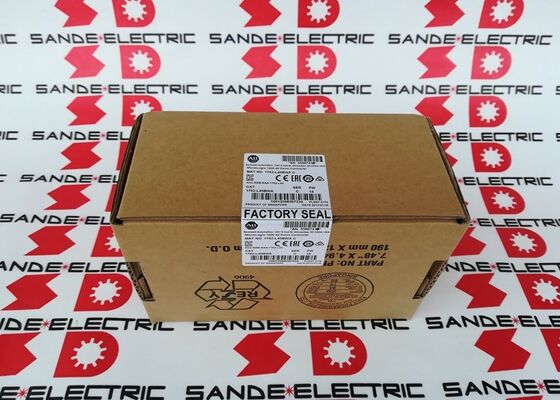

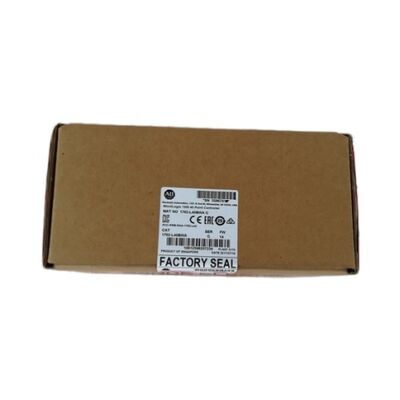

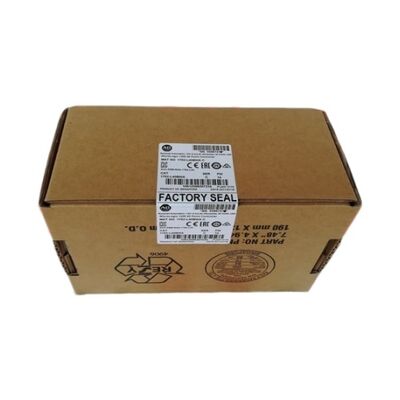

Un nuevo AB PLC 1762-L40BWA Micrologix 1200 fábrica sellada 1762L40BWA 1762-L4OBWA

1762-L40BWA | MicroLogix 1200 40 puntos — 120/240 VCA / 24 DI (20 estándar + 4 rápidos) / 16 relés / RS-232C / DF1 + DH-485 + Modbus RTU / 6KB

L40BWA vs L24BWA: las E/S adicionales que definen la elección

La familia MicroLogix 1200 incluye varias variantes de recuento de E/S. El L40BWA y el L24BWA son dos modelos de salida de relé alimentados por CA: la misma clase de fuente de alimentación, la misma memoria de 6 KB, el mismo puerto RS-232C y soporte de protocolo, y el mismo tipo de salida de relé. Lo que difiere es el recuento de E/S:

El L40BWA agrega 10 entradas estándar y 6 salidas de relé, suficientes para cubrir todo el cableado de campo de las máquinas que las 14 entradas y 10 salidas del L24BWA no pueden manejar sin módulos de expansión. Para una máquina con 18 sensores, 4 pulsadores y una combinación de 14 contactores de motor, solenoides de válvula e indicadores, el L40BWA maneja el cableado completamente dentro de la carcasa del controlador.

Especificaciones clave

RS-232C: un puerto, cuatro protocolos

El único puerto serie RS-232C admite cuatro modos de comunicación configurables en software:

DF1 dúplex completo:Enlace punto a punto a una computadora portátil de programación RSLogix 500 o un panel HMI compatible con DF1.

DH-485:Red RS-485 multipunto para hasta 32 nodos: controladores MicroLogix, terminales PanelView y sistemas de supervisión de PC que comparten un cable mediante adaptadores 1761-NET-AIC.

Modbus RTU:Modbus estándar de la industria para comunicación con variadores, medidores de energía, E/S remotas y dispositivos de terceros como maestro o esclavo.

ASCII:Modo de flujo de caracteres para lectores de códigos de barras, básculas, impresoras de etiquetas y otros dispositivos de protocolo de texto.

Escenarios de aplicación

Máquinas de embalaje:20 entradas de sensores que monitorean la película, la presencia del producto y los mecanismos. 4 entradas rápidas contando el rendimiento de la producción. 16 salidas de relé que controlan actuadores de formado, llenado y sellado y contactores de motor. Modbus RTU a un servovariador a través de RS-232C.

Sistemas de transporte y clasificación:Sensores fotoeléctricos y de proximidad en entradas estándar; contactores de motor, compuertas desviadoras y salidas de alarma en contactos de relé. Conexión DH-485 a un terminal de operador PanelView.

Repuesto de mantenimiento:El L40BWA se suspendió el 25 de agosto de 2021, pero permanece en servicio en muchas máquinas instaladas en todo el mundo. Un reemplazo directo con el mismo número de pieza restaura el mapa de direcciones de E/S original, las asignaciones de entrada rápidas y la configuración de comunicación RS-232C sin modificación del programa.

Preguntas frecuentes

P1: ¿Cuál es la diferencia clave entre el 1762-L40BWA y el 1762-L24BWA?

El L24BWA proporciona 14 entradas (10 estándar + 4 rápidas) y 10 salidas de relé. El L40BWA proporciona 24 entradas (20 estándar + 4 rápidas) y 16 salidas de relé. Ambos tienen memoria de 6 KB, soporte de protocolo y puerto RS-232C idéntico y fuente de alimentación de CA. Elija L40BWA cuando la aplicación requiera más de 14 entradas o más de 10 salidas de relé.

P2: ¿Qué software de programación se conecta al 1762-L40BWA?

RSLogix 500 es el entorno de programación para la familia MicroLogix 1200. La conexión se realiza a través del puerto RS-232C mediante un cable serie adecuado (adaptador USB a serie para portátiles modernos). RSLogix 500 admite el conjunto de instrucciones MicroLogix 1200 que incluye HSC (contador de alta velocidad), PID y manejo de cadenas ASCII.

P3: ¿Se pueden agregar módulos de E/S de expansión?

Sí. El MicroLogix 1200 admite módulos de expansión de la serie 1762 (entrada y salida digitales (relé y transistor), E/S analógicas, RTD/termopar y otros) conectados a través del puerto de expansión del lado derecho. Confirme el límite total del módulo de expansión de la documentación de MicroLogix 1200 para la configuración específica.

P4: ¿Por qué son importantes las 4 entradas rápidas? ¿Qué pueden detectar que las entradas estándar no pueden detectar?

Las entradas estándar aplican un tiempo de filtrado de varios milisegundos para eliminar los contactos mecánicos y rechazar el ruido. Las entradas rápidas reducen este tiempo de filtrado, lo que permite la detección de pulsos más cortos que la ventana de filtro estándar: contadores de producción a varios cientos de pulsos por minuto, señales de sensores fotoeléctricos de alta velocidad o pulsos de codificador entre escaneos de PLC. Para sensores estándar que cambian a velocidades observables por humanos, las entradas estándar funcionan de manera idéntica. Para señales que cambian más rápido que 5 a 10 veces por segundo, las entradas rápidas evitan conteos perdidos.

P5: ¿De dónde se obtiene el 1762-L40BWA después de su descontinuación?

A través del mercado de repuestos de MicroLogix 1200: distribuidores de automatización industrial, proveedores excedentes probados y servicios especializados de PLC heredados. La plataforma MicroLogix 1200 tiene una gran base instalada global; La variante de relé CA de 40 puntos L40BWA aparece regularmente en el mercado de repuestos. Confirme el número de catálogo 1762-L40BWA (no L24BWA ni otros modelos) antes de realizar el pedido.
