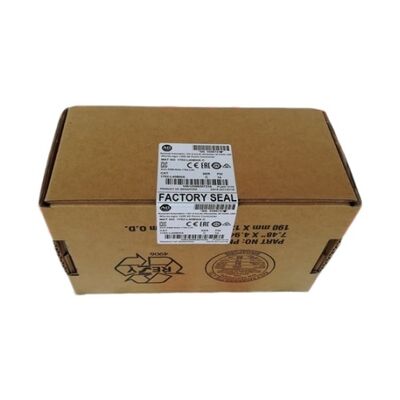

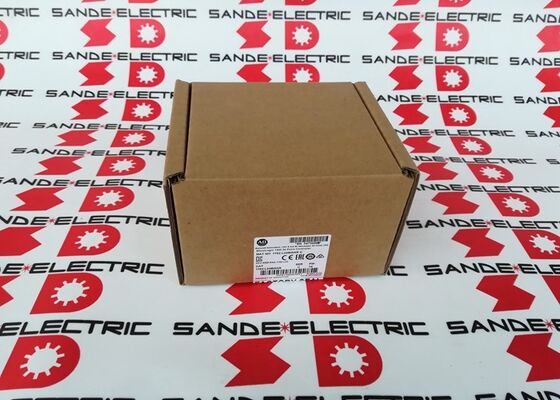

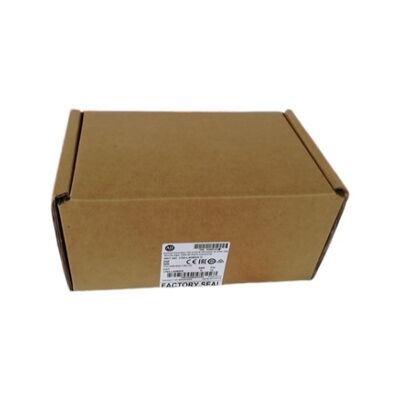

Una AB ALLEN BRADLEY 1762-L24BWAR -Fábrica sellada- 1762L24BWAR

1762-L24BWAR | MicroLogix 1200 — 120/240 VCA / 14 DI (10 estándar + 4 rápidos) / 10 relés / HMI adicional + puerto de programación / Descontinuado en 2022

1762-L24BWAR frente a 1762-L24BWA: el puerto que marca la diferencia

El 1762-L24BWAR y el 1762-L24BWA comparten la misma configuración de E/S: 14 entradas (10 estándar + 4 rápidas) y 10 salidas de relé, la misma fuente de alimentación de CA y la misma memoria y conjunto de instrucciones. La diferencia funcional está en el sufijo "R": un puerto dedicado adicional para HMI o conexiones de programación.

El L24BWA estándar proporciona un puerto RS-232C que satisface todas las necesidades de comunicación: acceso a programación, conexión HMI, Modbus RTU a unidades y ASCII para dispositivos periféricos. Cada conexión requiere cambiar la configuración del protocolo del puerto. El L24BWAR agrega un segundo puerto específicamente para la operación simultánea de HMI: un puerto mantiene la conexión de programación o la comunicación del variador Modbus mientras que el otro sostiene el enlace del panel HMI sin cambio de protocolo.

Para instalaciones de máquinas con un panel de operador permanente (PanelView o HMI similar conectado a RS-232C) que debe permanecer conectado continuamente mientras la máquina está en funcionamiento y mientras se conecta una computadora portátil para monitorear o modificar el programa, el L24BWAR elimina la necesidad de desconectar la HMI para enchufar el cable de programación. Ambas conexiones coexisten.

Especificaciones clave

10 entradas estándar + 4 rápidas: dos velocidades de señal desde un controlador

Las 10 entradas estándar responden a la velocidad de filtrado de entrada normal, adecuadas para pulsadores, interruptores de límite, sensores fotoeléctricos y todas las señales de secuenciación de máquinas típicas. Las 4 entradas rápidas reducen el tiempo de filtrado para capturar señales de pulsos de alta frecuencia que las entradas estándar podrían pasar por alto o pasar por alto: contadores de producción de sensores de alta velocidad, pulsos de referencia del codificador o señales de disparo de corta duración.

Las 10 salidas de relé proporcionan conmutación de campo independiente del voltaje. Las bobinas de arranque del motor a 230 VCA, los pilotos de válvulas de solenoide de 24 VCC y las lámparas indicadoras de 24 VCC se conectan a la misma sección de salida de relé; los contactos del relé están aislados del suministro del PLC y aceptan cualquier voltaje de campo conectado a ellos dentro de la clasificación de contacto.

Escenarios de aplicación

Transportador compacto con HMI permanente:Un transportador de producción con una pantalla táctil de operador fija conectada a través del puerto HMI. Los ingenieros de servicio acceden al programa para monitoreo en línea a través del segundo puerto durante la producción, sin interrumpir la pantalla del operador.

Estación de embalaje con conteo encoder:10 entradas estándar para presencia de material, finalización del sellado y estado del transportador. 4 entradas rápidas cuentan pulsos de producto de alta velocidad desde un sensor fotoeléctrico y aceptan señales de referencia del codificador. 10 salidas de relé controlan el avance de la película, el elemento de sellado, el cortador y la puerta de rechazo.

Repuesto de mantenimiento para sistemas MicroLogix 1200 BWAR:La capacidad de doble puerto del L24BWAR se especificó en diseños de máquinas donde se requerían conexiones simultáneas de programación y HMI. Un reemplazo directo de L24BWAR conserva la arquitectura del puerto original sin necesidad de recablear ni reconfigurar el protocolo.

Preguntas frecuentes

P1: ¿Cuál es la diferencia funcional entre las variantes R y no R del 1762-L24BWA?

El 1762-L24BWA tiene un puerto de comunicación RS-232C. El 1762-L24BWAR agrega un segundo puerto, específicamente designado para HMI o conexiones de programación. El segundo puerto permite la conexión simultánea de un panel HMI en un puerto y una computadora portátil de programación o dispositivo Modbus en el otro, sin necesidad de que la máquina se detenga o se desconecte durante el acceso al programa.

P2: ¿Qué protocolos admite el puerto de programación/HMI adicional?

Ambos puertos admiten el mismo conjunto de protocolos: DF1 full-duplex, DF1 half-duplex, DH-485, Modbus RTU y ASCII. La selección de puerto para cada protocolo se configura en la configuración de canales del controlador. Normalmente, a un puerto se le asigna DF1 para el acceso a la programación y al otro se le asigna DF1 o DH-485 para la comunicación HMI, pero cualquiera de los protocolos se puede asignar a cualquiera de los puertos.

P3: ¿Se pueden agregar E/S de expansión al 1762-L24BWAR?

Sí. El MicroLogix 1200 admite módulos de E/S de expansión de la serie 1762 conectados al puerto de expansión del lado derecho. Están disponibles módulos de entrada digital, salida digital (relé y transistor), E/S analógicas y RTD/termopar. La capacidad de expansión total está limitada por el presupuesto de energía del controlador; verifique el consumo total de corriente, incluidos todos los módulos de expansión, antes de la puesta en servicio.

P4: ¿Qué software de programación se utiliza para el 1762-L24BWAR?

RSLogix 500 es el entorno de programación para la familia MicroLogix 1200. La conexión se realiza a través de cualquiera de los puertos RS-232C mediante un cable serie adecuado con un adaptador de USB a serie para portátiles modernos. RSLogix 500 admite el conjunto de instrucciones MicroLogix 1200 que incluye instrucciones de cadena de contador de alta velocidad (HSC), PID y ASCII.

P5: ¿Es el 1762-L24BWAR compatible con el mismo programa que el 1762-L24BWA?

Sí. El direccionamiento de E/S, el conjunto de instrucciones, la organización de la memoria y la estructura del programa son idénticos entre el L24BWA y el L24BWAR. Un programa desarrollado para el L24BWA se ejecuta directamente en el L24BWAR sin modificaciones. La única diferencia es el puerto adicional, que requiere la configuración de comunicación del canal 1 si se va a utilizar. Las configuraciones de comunicación del canal 0 existentes se mantienen sin cambios.
