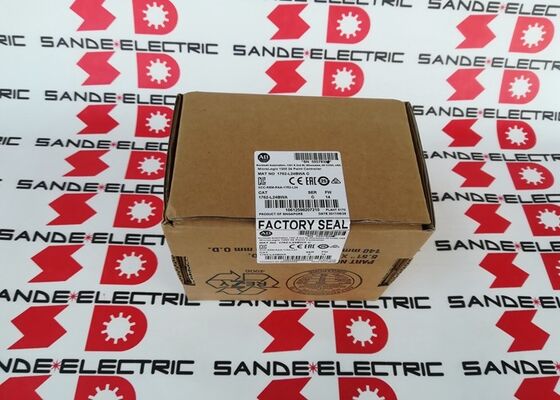

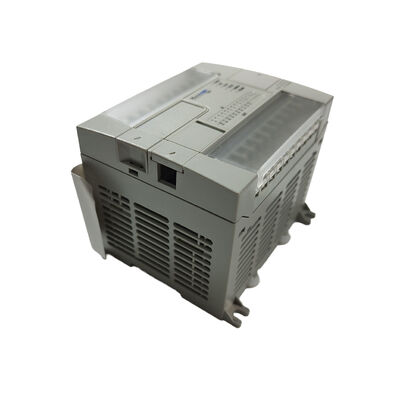

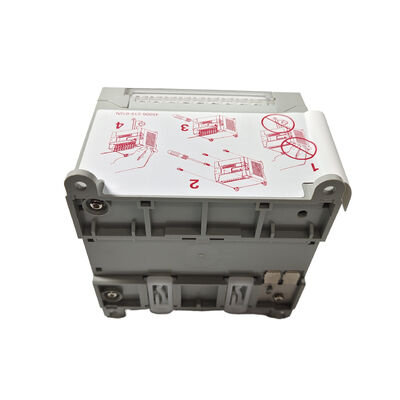

Un nuevo sellado Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 Controlador 1762L24BWA

1762-L24BWA. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relay / 6KB / RS-232C Multi-Protocol / Piel de repuesto descontinuado

14 Input

Las 14 entradas digitales del 1762-L24BWA se dividen en dos grupos funcionalmente diferentes, y la distinción importa para cómo se diseña la máquina.

10 entradas estándar de 24 VDC:Las entradas digitales estándar se filtran para señales normales del sensor: botones de presión, interruptores de límite, sensores de proximidad y contactos de relé. El tiempo de respuesta está en el rango de milisegundos,apropiado para todas las tareas normales de secuenciación de máquinas.

4 entradas rápidas de 24VDC:Inputes de alta velocidad con un tiempo de respuesta significativamente más corto diseñado para señales que cambian más rápido que las entradas estándar pueden capturar de manera fiable.Estas entradas rápidas manejan el conteo del tren de pulso (medidores de flujo), pulsos de codificación, contadores de producción), señales de disparo de corta duración, y cualquier entrada que debe ser detectada dentro de un solo ciclo de escaneo PLC o entre escaneos.En una máquina con un contador de producción a 200 pulsos por minuto y un gatillo de rechazo de alta velocidad, las entradas rápidas manejan lo que las entradas estándar no pueden.

Esta división de 10 + 4 es una elección de diseño, no un accidente. Las máquinas que necesitan sólo las entradas estándar del sensor utilizan las mismas 14 entradas sin la capacidad de entrada rápida que sirve para ningún propósito.Las máquinas que mezclan sensores lentos con una o dos señales de alta velocidad obtienen ambos tipos de un controlador., sin un módulo de contador de alta velocidad separado.

Especificaciones clave

Puerto único RS-232C, cuatro protocolos

El puerto RS-232C incorporado del 1762-L24BWA soporta cuatro protocolos de comunicación desde un solo conector físico:

DF1:Protocolo serie punto a punto de Allen - Bradley para comunicación directa entre MicroLogix y terminales de programación RSLogix 500, o entre unidades de MicroLogix en acuerdos de votación DF1.

DH-485: ¿Qué es esto?Allen-Bradley es una red multi-drop que conecta múltiples controladores MicroLogix y SLC en un bus RS-485 compartido.El 1762-L24BWA se conecta a una red DH-485 existente sin un módulo de comunicación adicional.

Modbus RTU:El protocolo Modbus estándar de la industria en formato binario RTU, permitiendo que el MicroLogix 1200 se comunique con unidades de terceros, medidores de energía, I/O remotos,y otros dispositivos capaces de Modbus como maestro o esclavo.

ASCII:Comunicación serial en modo de caracteres para lectores de códigos de barras, escalas de peso, impresoras de etiquetas y otros dispositivos de transmisión de caracteres que envían o reciben datos de texto plano.

Esta flexibilidad de protocolo de un puerto serial es una ventaja práctica en instalaciones de máquinas reales donde el controlador puede necesitar conectarse a un motor Modbus, recibir datos de un lector de códigos de barras,y ser accedido por una computadora portátil de programación ¢ todo desde el mismo conector RS-232C en diferentes configuraciones.

Escenarios de aplicación

Equipo de embalaje compacto:Diez sensores estándar monitoreando la web de la película, la presencia del producto y las posiciones de la mandíbula del sello. Cuatro entradas rápidas contando el rendimiento del producto de sensores fotoeléctricos de alta velocidad.Ten relevos de salida controlados por el motor de avance de películaRS-232C en el Modbus RTU hablando con el servo drive para posicionar la mandíbula.

Transporte con cuenta de lotes:Input estándar para botones de parada / arranque y límites de seguridad. Input rápido contando pulsos de producto de un codificador de transportador. Input de relé controlando los contactos del motor del transportador y las puertas del desvío.

Mantenimiento de repuesto para sistemas instalados MicroLogix 1200:El MicroLogix 1200 fue ampliamente desplegado a través de la década de 2000 en paneles de máquinas compactos. Un reemplazo 1762-L24BWA restaura el mapa de direcciones I/O original, asignaciones de entrada rápidas,y configuración de protocolo RS-232C sin modificación de programa.

Preguntas frecuentes

Q1: ¿Cuál es la diferencia entre 1762-L24BWA y 1762-L24BXB?

El 1762-L24BWA tiene salida de relé (W) y suministro de energía AC (A).Choose BWA when the machine uses an AC supply and relay outputs are preferred for load flexibility Choose BWA when the machine uses an AC supply and relay outputs are preferred for load flexibilidad Choose BWA cuando la máquina usa un suministro de CA y las salidas de relé son preferidas para flexibilidad de carga; seleccione BXB cuando se requieren un panel de suministro de 24VDC y salidas de transistor rápidas.

Q2: ¿Qué software de programación se utiliza para el 1762-L24BWA?

RSLogix 500 (el entorno de programación MicroLogix/SLC 500 heredado de Rockwell) o Studio 5000 Logix Designer 500 (el paquete actual que incluye la capacidad de RSLogix 500).La conexión es vía el puerto serial RS-232C con un cable de programación 1761-CBL-PM02 o equivalente, o a través de USB con un adaptor USB-a-DH-485 de 1747-UIC si se utiliza el protocolo DH-485.

P3: ¿Pueden las entradas rápidas contar los pulsos del codificador para la medición de posición?

Las entradas rápidas pueden acumular cuentas de pulso de alta velocidad de encoders o sensores de un solo canal.El MicroLogix 1200 utiliza la instrucción HSC (High Speed Counter) para gestionar los valores de conteo de entrada rápido en el programa. Para la cuadrícula (A / B fase) el contador de codificadores con detección de dirección,Verificar la configuración específica de MicroLogix 1200 HSC desde el manual de referencia de MicroLogix 1200 No todos los modelos admiten la entrada de cuadratura completa desde los canales de entrada rápidos.

Q4: ¿Se pueden agregar I/O adicionales al 1762-L24BWA?

Sí. El MicroLogix 1200 soporta módulos de expansión I/O (1762-series) conectados a través del puerto de expansión del lado derecho. Los tipos disponibles incluyen entrada digital, salida digital (relé y transistor),entrada y salida analógicasLa expansión máxima depende del presupuesto de energía del controlador base.
