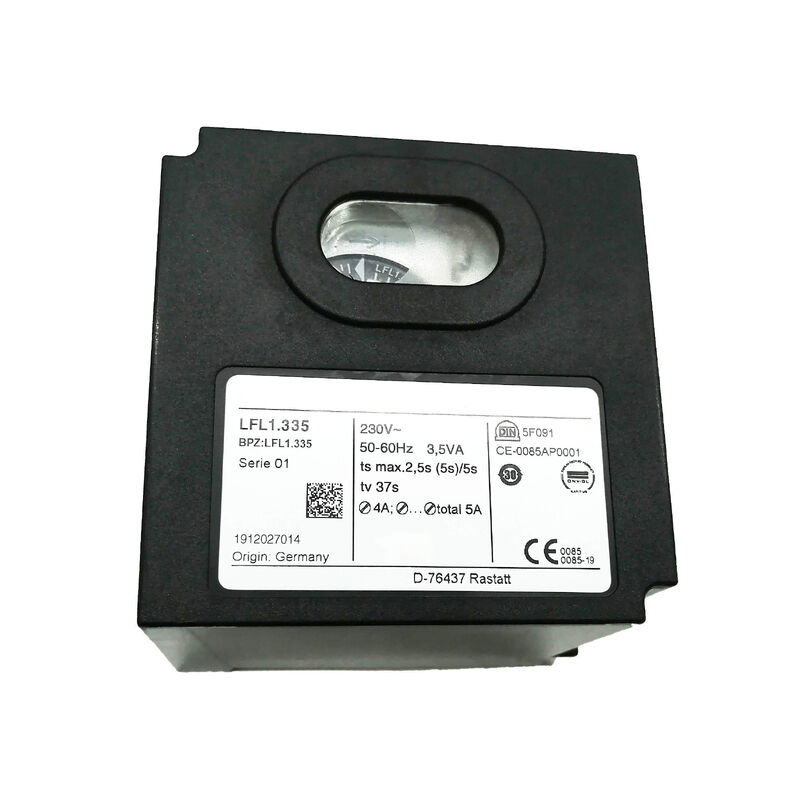

Nuevo SIEMENS LFL1.335 220-240V caja de control de gas- programador de la caldera

Siemens LFL1.335. Control del quemador 110VAC / corriente forzada / gas + aceite + doble combustible / intermitente / t1=37s / TSA=2.5s / t9=5s

Supervisión, secuenciación y apagado seguro de las llamas

Un mando de quemador no es un relé general o un controlador programable, sino un secuenciador de seguridad dedicado diseñado específicamente para equipos de combustión.335 gestiona la secuencia completa de arranque a cierre de un quemador de corriente forzada: prepurga, encendido, confirmación del establecimiento de la llama, modo de funcionamiento supervisado y respuesta de bloqueo seguro en caso de fallo.orden legalmente exigida para cumplir con las normas de seguridad de combustión.

Los tres parámetros de tiempo publicados definen la secuencia específica del LFL1.335:

T1 = 37 segundos tiempo antes de la depuración:Antes de intentar la ignición, el ventilador de corriente forzada funciona durante 37 segundos para eliminar cualquier combustible o gas sin quemar de la cámara de combustión y el chorro de humo.Esta purga evita que una atmósfera rica en combustible se encienda por la chispaLa prepurga de 37 segundos es un diseño adaptado al volumen de la cámara de combustión del quemador.

TSA = 2,5 segundos tiempo de seguridad de encendido (Sicherheitszeit):Una vez intentado el encendido, la llama debe ser detectada en 2,5 segundos.335 desactiva la válvula de combustible y se bloquea.Un TSA de 2,5 segundos es adecuado para aplicaciones de ignición directa con gas donde la respuesta a la llama es rápida.

t9 = 5 segundos tiempo después de la depuración:Después de un apagado normal, el ventilador continúa funcionando durante 5 segundos para eliminar los productos de combustión del intercambiador de calor y el escape antes de que el ventilador se detenga.

Estos valores de sincronización están fijados en el hardware del LFL1.335, no son programables en campo.Seleccionar la variante LFL1 correcta significa seleccionar los tiempos correctos de prepurga y seguridad para el quemador específico..

Especificaciones clave

Funcionamiento intermitente: lo que significa para la instalación

"Operación intermitente" tiene un significado específico en la terminología de control del quemador:el quemador se somete al menos a un apagado controlado (mediante la secuencia de apagado normal del control del quemador) en cada período de funcionamiento de 24 horas.Esto se distingue del "funcionamiento continuo" en el que el quemador funciona sin ciclos durante períodos prolongados.

Muchos sistemas de calefacción industriales y comerciales circulan naturalmente ¥ hornos industriales, calderas empaquetadas, calentadores de aire y sistemas de calor de proceso que modulan la capacidad de salida o de etapa.,el funcionamiento intermitente es el ciclo normal de trabajo y el LFL1.335 está diseñado en consecuencia.un mando de quemador destinado al funcionamiento continuo es la especificación correcta..

Escenarios de aplicación

Calderas industriales y generadores de vapor envasados:Prepurga, apertura de la válvula de gas, encendido con chispa, confirmación de la llama mediante ionización o detector UV, control de modulación durante el funcionamiento, todo secuenciado por el LFL1.335.

Calentadores de aire de proceso y intercambiadores de calor:Quemador de corriente forzada que proporciona calor para secado, curado o calentamiento del proceso. El LFL1.335 garantiza un arranque seguro después de cada cierre del lote de producción.

Sistemas de quemadores de doble combustible:La capacidad de conmutación gas/aceite permite que el quemador funcione con cualquiera de los combustibles.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el LFL1.335 y otras variantes de LFL1 como LFL1.322 o LFL1?338?

Las variantes de LFL1 difieren principalmente en sus parámetros de tiempo: tiempo de prepurga (t1) y tiempo de seguridad (TSA).Estos tiempos se fijan en el hardware y definir la variante correcta para un quemador específicoLa sustitución de una variante con un tiempo diferente puede causar bloqueos molestos (tiempo de seguridad demasiado corto) o no cumplir con los estándares de seguridad de combustión (purga previa insuficiente).xxx designación de la unidad instalada.

P2: ¿Qué detectores de llama son compatibles con el LFL1?335?

La familia LFL1 es compatible con los detectores de llama UV de las series Siemens QR, QRA y QRC, y con sondas de ionización para la supervisión de llamas de gas.El tipo específico de detector de llamas instalado en el quemador determina qué detector interactúa con el LFL1.335 utiliza un detector UV o una entrada de ionización.

P3: ¿Qué sucede cuando el LFL1.335 se bloquea?

En caso de bloqueo, el LFL1.335 desactiva inmediatamente todas las válvulas de combustible y el transformador de encendido.El quemador no puede reiniciarse hasta que el bloqueo se restablezca manualmente por lo general, presionando un botón de reinicio en el LFL1Este requisito de reinicio manual es intencional: obliga al operador a reconocer e investigar la causa antes de permitir un reinicio.

P4: ¿Se pueden ajustar los parámetros de tiempo LFL1.335?

No. El tiempo previo a la purga (t1 = 37 s), el tiempo de seguridad (TSA = 2.5 s) y el tiempo posterior a la purga (t9 = 5 s) están fijados en el hardware del LFL1.335 no son ajustables por parámetros o interruptores externos.El cambio de tiempo requiere la selección de una variante LFL1 diferente con los valores requeridos..

P5: ¿De dónde proviene el LFL1.335?

A través de especialistas en controles de combustión, proveedores de equipos HVAC y quemadores, y distribuidores de piezas de repuesto para sistemas de calefacción industriales.Siemens Building Technologies (ahora Siemens Smart Infrastructure) ofrece controles LFL1 a través de su red de distribución de controles de combustiónConfirme el número exacto de la pieza LFL1.335 y la versión de alimentación de 110VAC antes de pedir
