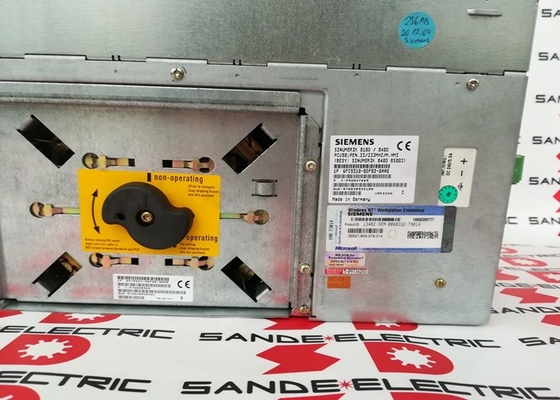

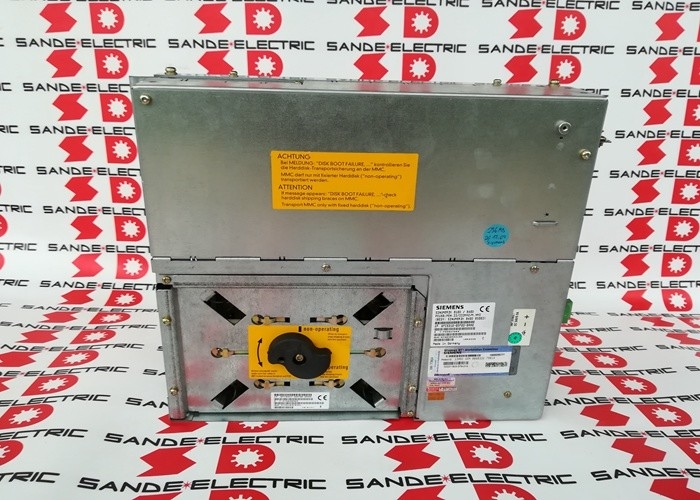

Siemens 6FC5210-0DF02-0AA0 SINUMERIK 810D / 840D PCU50 Unidad de control del panel Pentium II / Windows NT40

Número de la parte:Se aplicarán los siguientes requisitos:

El fabricante:Siemens AG (Alemania)

Tipo de producto:Unidad de control del panel

La ventana del operador hacia la máquina

El 6FC5210-0DF02-0AA0 es el PCU50 (unidad de control de panel) para los sistemas CNC Siemens SINUMERIK 810D y 840D.Es la plataforma informática detrás de la interfaz del operador la unidad que ejecuta el software HMI Advanced, representa la pantalla CNC, procesa las entradas del operador y se comunica con la NCU (Unidad de Control Numérico) para coordinar las operaciones de la máquina.

En la arquitectura SINUMERIK, el PCU50 se encuentra entre el panel del operador (teclado y pantalla) y la NCU. La NCU maneja los cálculos de control CNC en tiempo real.El PCU50 maneja la interfaz humana ¢ gestión de programas, entrada de desplazamiento de herramientas, visualización de parámetros de la máquina y edición de programas. Ambos deben estar operativos para que el CNC funcione completamente.

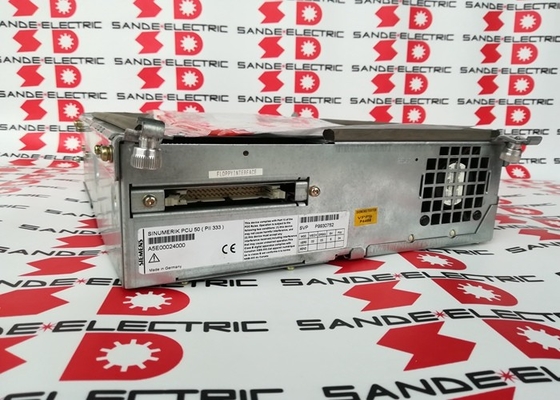

El procesador Pentium II / 333 MHz y la especificación de 128 MB de RAM ubican a esta unidad en la generación SINUMERIK 840D de finales de la década de 1990 a principios de 2000.que es el software de interfaz de operador de Siemens para sistemas 840D (configuración del sistema operativo)Un disco duro está incluido dentro de la carcasa de la PCU50, montado en una placa antivibración, un componente propenso a fallas en las unidades más antiguas que se puede abordar con SSD o kits de reemplazo de flash.

HMI avanzado y configuración de software

HMI Advanced es el paquete de software de Siemens para SINUMERIK 840D. Proporciona la interfaz estándar del operador CNC: selección y edición de programas, gestión de herramientas, visualización de parámetros de la máquina,gestión de alarmasLa versión del software de la PCU50 instalada deberá coincidir con la versión del software del sistema de la NCU.Las versiones de software HMI y NCU incompatibles causan errores de interfaz y pueden impedir la correcta comunicación del operador.

Cuando se sustituya una PCU50, la configuración del software HMI, incluidos los ciclos específicos de la máquina, las adaptaciones de pantalla específicas del cliente,y los parámetros de accionamiento a los que se hace referencia en el nivel de la HMI must deben ser copiados de la unidad original antes de su sustitución.

Especificaciones clave

Preguntas frecuentes

P1: La pantalla SINUMERIK 840D está en blanco o congelada. La NCU está funcionando (las unidades de eje están en línea). ¿Es la PCU50 la causa?

Una unidad NC que funcione con una pantalla HMI en blanco o congelada es la presentación clásica de una unidad PCU50 fallida.Si el NC funciona normalmente y sólo el HMI no responde, la PCU50 ha fallado normalmente el disco duro, la partición de arranque de Windows NT o la fuente de alimentación interna de la PCU50.

P2: El PCU50 se inicia en Windows NT pero HMI Advanced no se inicia o muestra un error. ¿Qué se debe verificar?

Una PCU50 que se inicia en Windows pero no puede iniciar HMI Advanced generalmente indica una instalación HMI dañada,un enlace de comunicación fallido de la NCU (verifique la conexión MPI o PROFIBUS entre la PCU y la NCU), o una incompatibilidad de la versión del software entre la HMI y la NCU. Compruebe primero la conexión de la NCU.

P3: El disco duro PCU50 está fallando. ¿Se puede reemplazar sin perder la configuración de la máquina?

El disco duro contiene la instalación de Windows NT, el software HMI Advanced y todos los ciclos y configuraciones específicos de la máquina.Se debe realizar una copia de seguridad antes de cualquier trabajo en el disco duro una imagen completa del disco o una copia de seguridad específica de SINUMERIK a través de las herramientas de Siemens PCU-FLASH o de archivoSin una copia de seguridad, los datos específicos de la máquina se pierden y deben recrearse a partir de la documentación de MTB.Los kits de actualización de SSD o CompactFlash están disponibles para reemplazar el disco duro giratorio con almacenamiento de estado sólido.

P4: ¿Se puede utilizar un 6FC5210-0DF02-0AA0 de sustitución de otra máquina?

El hardware de la PCU50 no es específico de la máquina, pero la configuración del software sí.Antes de que pueda operar la nueva máquinaNunca utilice una máquina con la configuración HMI de otra máquina sin confirmar todos los parámetros.

P5: ¿Cuál es el equivalente actual de Siemens para una actualización del sistema SINUMERIK 840D?

Las unidades SINUMERIK 840D sl (Solution Line) con PCU50.5 o las unidades NCU 7x0 integradas con HMI sl son las equivalentes de generación de corriente.La migración de 840D a 840D sl es un reemplazo completo del sistema de controlEl fabricante de máquinas herramienta o el socio de servicio de Siemens deben ser consultados para una evaluación de la migración.
