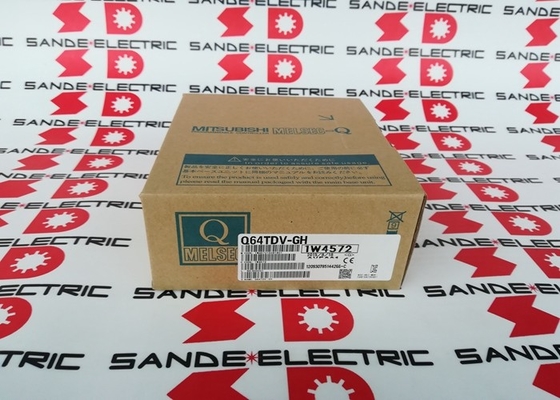

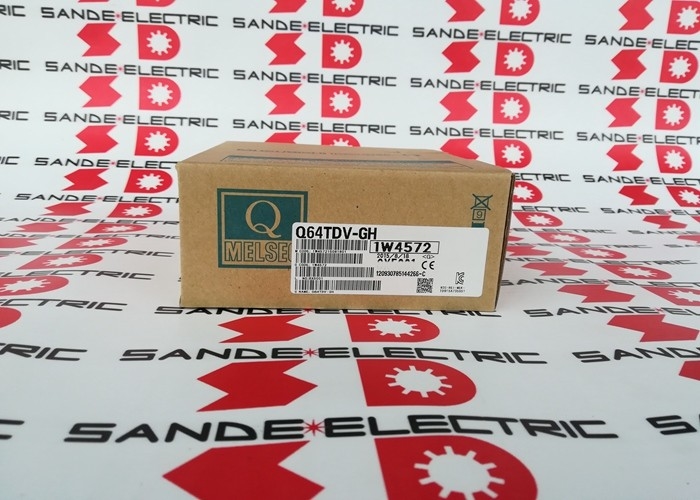

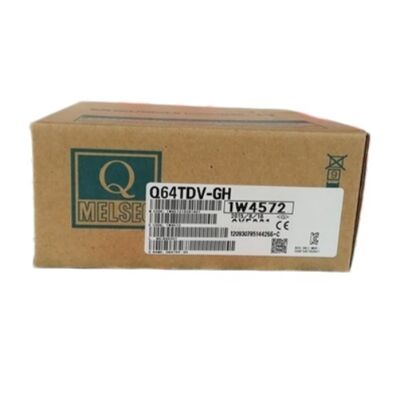

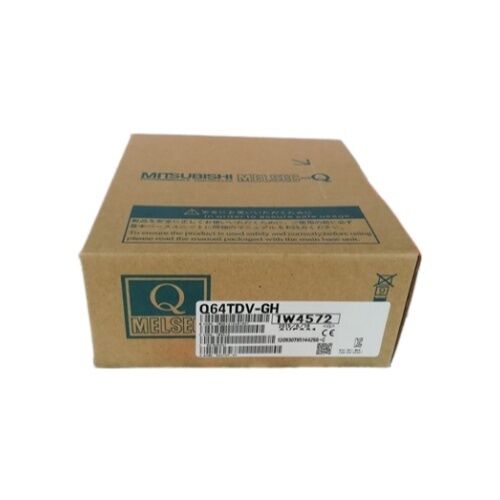

Nuevo módulo PLC MITSUBISHI Q64TDV-GH en caja Q64TDVGH

Mitsubishi Q64TDV-GH | Módulo de entrada de microvoltaje / termopar aislado de canal MELSEC-Q — 4 canales / Tipos BRSKTEJN / ±100mV / 40ms/ch / Rotura de cable / CE

Dos modos de medición en un módulo

El Q64TDV-GH satisface dos necesidades de medición distintas desde la misma ranura de 4 canales.

Entrada de temperatura del termopar:Se conecta directamente a cualquiera de los ocho tipos de termopares estándar: B, R, S, K, T, E, J o N. El módulo maneja la compensación de unión fría internamente, por lo que no se requiere un circuito de unión fría externo. La temperatura medida se convierte en un valor binario con signo de 16 bits escalado ×10 (por lo que 25,4°C = 254 en la palabra digital). El rango de temperatura utilizable depende del tipo de termopar: el tipo B cubre las temperaturas más altas; Los tipos T y K cubren las gamas industriales más comunes.

Entrada de microvoltaje:Mide señales en el rango de −100 a +100 mV con una impedancia de entrada de 2 MΩ o superior. Esto abre el módulo a tipos de señales más allá de los termopares: celdas de carga, galgas extensométricas, transductores de presión de baja salida y otros sensores de puente o de precisión de bajo voltaje que estarían por debajo del rango de los módulos de entrada analógica estándar de ±10 V o 4–20 mA.

El resultado de la conversión es un valor binario con signo de 16 bits de −25000 a +25000, que abarca todo el rango de ±100 mV con resolución fina.

Ambos modos operan en paralelo a través de los 4 canales: el canal 1 puede medir un termopar K mientras que el canal 2 lee una señal de microvoltaje de una celda de carga, desde un módulo en una ranura.

Especificaciones clave

Aislamiento de canal a canal: por qué es importante

Muchos módulos de entrada analógica comparten una señal de tierra común en todos los canales: la interferencia entre canales y las corrientes de bucle de tierra pueden corromper las lecturas cuando los sensores de campo están conectados a tierra a diferentes potenciales. El Q64TDV-GH aísla galvánicamente cada canal de todos los demás canales.

En las instalaciones industriales de medición de temperatura, a menudo se unen físicamente diferentes termopares a diferentes estructuras metálicas (zonas de hornos, vasijas de reactores, carcasas de motores), cada una de las cuales puede tener un potencial de tierra diferente. Sin aislamiento de canal, las diferencias de potencial entre estas estructuras aparecen como interferencia de modo común en la señal. Con el aislamiento de canal a canal, la medición de cada canal es eléctricamente independiente, por lo que las diferencias de potencial entre los puntos de conexión del termopar no corrompen las lecturas de los canales adyacentes.

El mismo principio se aplica a las mediciones de microvoltaje desde galgas extensométricas en el monitoreo de carga multipunto: cada circuito puente puede hacer referencia a un punto de tierra diferente en la estructura de la máquina.

Escenarios de aplicación

Control de temperatura de la zona del horno:Cuatro termopares tipo K conectados al Q64TDV-GH monitorean zonas de calentamiento separadas. El aislamiento del canal evita que los bucles de tierra entre zonas aparezcan como errores de medición de temperatura. La detección de rotura de cable alerta si falla alguna conexión de sensor a mitad del proceso.

Monitoreo de tensión/carga multipunto:Células de carga en cuatro estaciones de herramientas de prensa medidas como señales de microvoltaje (rango de ±100 mV). El aislamiento del canal evita que la diafonía mecánica en el circuito de medición corrompa las lecturas de carga individuales.

Termopar mixto y micro voltaje:Dos canales de lectura de entradas de termopar (temperatura de proceso); Dos canales que leen transductores de presión de bajo rendimiento (salida de ±50 mV). Un módulo maneja ambos tipos de sensores simultáneamente sin hardware adicional.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el Q64TDV-GH y el Q64TD?

Ambos son módulos de entrada de termopar MELSEC-Q de 4 canales aislados con la misma cobertura de tipo de termopar. El Q64TDV-GH agrega capacidad de entrada de microvoltaje (±100 mV por canal) que el Q64TD no tiene. El GH también admite mediciones de microvoltaje de mayor precisión con salida binaria con signo de 16 bits en el rango de −25000 a +25000. Elija el Q64TDV-GH cuando las señales de microvoltaje (celdas de carga, extensímetros) deban medirse junto con termopares, o cuando la entrada de microvoltaje sea el único requisito.

P2: ¿Cómo se maneja la compensación de unión fría en el Q64TDV-GH?

El módulo incluye un canal interno de compensación de unión fría que monitorea continuamente la temperatura en los terminales de conexión del termopar en el módulo. Todos los cálculos de medición de termopar aplican automáticamente esta compensación para producir el valor de temperatura medido correcto. No se requiere referencia de unión fría externa ni circuito de compensación cuando se utiliza el módulo con cableado de termopar estándar. La compensación de unión fría se aplica solo a canales en modo de entrada de termopar, no a canales en modo de entrada de microvoltaje.

P3: ¿Pueden los canales individuales cambiar de forma independiente entre los modos de entrada de termopar y microvoltaje?

Sí. Cada canal se configura de forma independiente para entrada de termopar o microvoltaje utilizando la configuración del interruptor del módulo de función inteligente en GX Developer o GX Works2. La configuración del interruptor asigna el tipo de entrada por canal. Un canal configurado para entrada de microvoltaje no realizará compensación de unión fría ni linealización de termopar; informa la señal sin procesar de ±100 mV como un valor digital de ±25000.

P4: ¿Qué sucede con el valor de salida del Q64TDV-GH si el voltaje de entrada excede ±100 mV?

El rango de entrada especificado del módulo es ±100 mV, con una protección máxima absoluta de ±5 V. Las señales dentro de ±5 V no dañarán el módulo, pero las mediciones superiores a ±100 mV se informarán en el límite superior o inferior del rango de salida digital (±25000). Cualquier señal que exceda ±5 V corre el riesgo de dañar el hardware del circuito de entrada. Utilice protección o acondicionamiento de señal adecuado si las señales de campo pueden exceder ±100 mV en condiciones de falla.

P5: ¿Cuántos módulos Q64TDV-GH se pueden instalar en un sistema MELSEC-Q?

El Q64TDV-GH ocupa 16 puntos de E/S en la asignación de E/S de la CPU Q y cuenta como una unidad de E/S especial. El sistema MELSEC-Q permite hasta 10 unidades de E/S especiales del mismo tipo (números de unidad del 0 al 9). Pueden coexistir hasta 10 módulos Q64TDV-GH en un solo sistema Q, proporcionando hasta 40 canales de medición de microvoltaje o termopar aislados, sujeto al presupuesto total de suministro de energía de la configuración del sistema.
