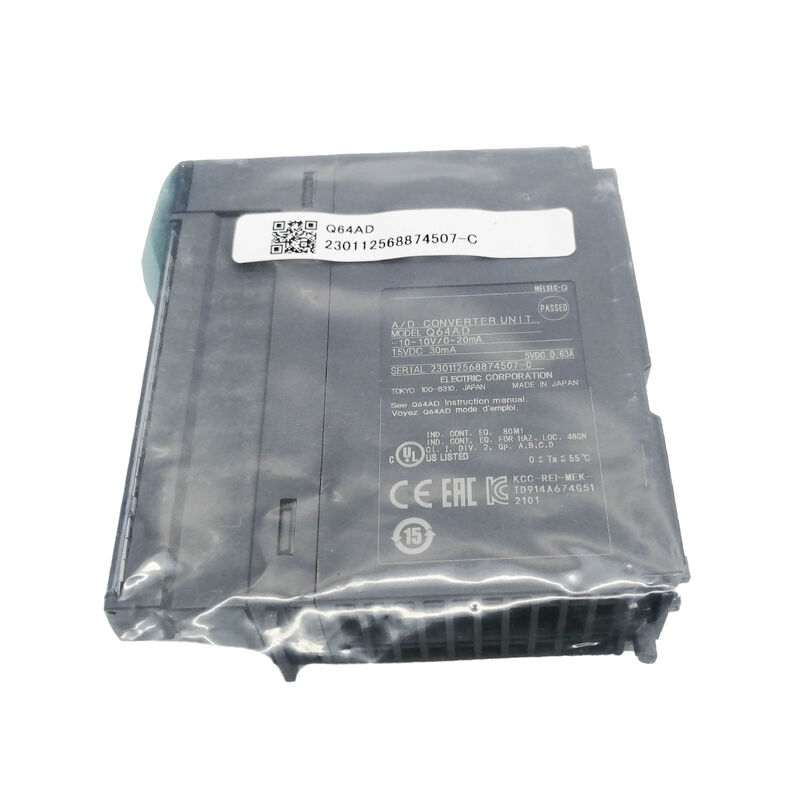

Número de la parte:Se trata de una
El fabricante:Mitsubishi Electric Corporation (Japón)
Línea de productos:MELSEC-Q Serie ¢ módulos analógicos de E/S
Indicadores LED:RUN (error normal/perro de vigilancia), ERROR (estado de error)
Herramienta de configuración:GX Configurator-AD (o herramienta de módulo de función inteligente GX Works2)
Procesadores compatibles:Todos los módulos de CPU MELSEC-Q que funcionan en modo Q
Estado:Producto activo (plataforma MELSEC-Q)
Aplicaciones:Adquisición de variables de proceso, medición de flujo y presión, entrada del transmisor de temperatura, control PID, retroalimentación de la velocidad del inversor, registro de datos de varios sensores
ElEl Mitsubishi Q64ADse encuentra en la línea de módulos analógicos de la plataforma MELSEC-Q como el módulo de uso general de alta resolución,convertidor A/D de cuatro canales el módulo que cubre los rangos de señales industriales estándar (tanto de voltaje como de corriente, a través de todos los tramos comúnmente utilizados) en una sola ranura compacta.
Para aplicaciones de control de procesos, monitoreo de condiciones y sistemas de retroalimentación de circuito cerrado basados en el PLC de la serie Q,el Q64AD proporciona la infraestructura de entrada analógica que el programa de la CPU requiere para trabajar con variables medidas del mundo real.
La arquitectura de plano trasero basada en ranuras del MELSEC-Q significa que añadir capacidad de entrada analógica es una cuestión de seleccionar una ranura, insertar el módulo y configurarlo a través del software de ingeniería.
No hay una fuente de alimentación separada para el cable, no hay posición de DIN para negociar,y ningún cable de comunicación para ejecutar el módulo toma la fuente lógica de 5V del plano trasero para sus circuitos internos y extrae 24V DC del bloque terminal para la parte analógica.
El Q64AD tiene 27.El ancho de ranura de 4 mm lo mantiene lo suficientemente estrecho como para que una unidad base de la serie Q de 12 ranuras completamente poblada pueda contener una mezcla sustancial de módulos analógicos y digitales sin que el panel se vuelva inmanejablemente grande.
Lo que los ingenieros que trabajan con sensores de proceso se preocupan más es la integridad de la señal y la repetibilidad que el valor digital que lee la CPU realmente corresponde a la medición física,día tras día, sin derivarse de los cambios de temperatura ambiente o de los ciclos de encendido/desenchufe.
El Q64AD aborda esto directamente: su resolución de conversión de 16 bits proporciona 65.536 niveles de cuantificación en cada rango de entrada (por ejemplo, aproximadamente 0.30mV por recuento en el rango ± 10V),su EEPROM almacena los valores de desplazamiento y ganancia calibrados de manera no volátil para que sobrevivan al ciclo de potencia sin batería de respaldo, y su aislamiento de fotoacoplador entre los terminales de entrada y el bus de plano trasero evita que las corrientes del bucle de tierra corrompan la medición.
| Parámetro | Valor |
|---|---|
| Canales | 4 |
| Entrada de voltaje | El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Entrada de corriente | 020 mA, 420 mA |
| Resolución | Binario firmado de 16 bits |
| Velocidad de conversión | 80 μs / canal |
| Resistencia de entrada (V) | 1 MΩ |
| Resistencia de entrada (I) | 250 Ω |
| Max. Entrada (V) | ± 15 V |
| Max. Ingreso (I) | ± 30 mA |
| Puntos de E/S ocupados | 16 |
| Suministro | 24V de corriente continua externa + 5V de plano trasero |
| EEPROM | Sí (compensación/retener las ganancias) |
| El aislamiento | Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma de la norma. |
| Dimensiones (W × H × D) | 27.4 × 98 × 90 mm |
Cada uno de los cuatro canales del Q64AD puede asignarse su propio rango de entrada independientemente de los otros canales.
Una instalación de máquina puede conectar un transmisor de presión de ± 10 V al canal 1, un sensor de flujo de 4 ‰ 20 mA al canal 2 y una retroalimentación de posición de 0 ‰ 10 V al canal 3.y un transmisor de temperatura de 1 ′5V al canal 4 ′ todos activos simultáneamente en sus respectivos rangos desde el mismo módulo.
La asignación del rango se realiza en la configuración del interruptor del módulo de funciones inteligentes en GX Developer o GX Works2.los registros internos de rango del módulo almacenan la configuración y aplican la característica de conversión correcta para cada canal.
The I/O conversion characteristic is a straight line through the offset value (the analog input value that produces a digital output of 0) and the gain value (the analog input value that produces the maximum digital output).
Both values are adjustable to trim the conversion for the specific sensor's actual output characteristics — a factory calibration that accounts for sensor-to-sensor variation without requiring the Q64AD itself to be adjusted.
El almacenamiento EEPROM garantiza que los datos de calibración establecidos durante la puesta en marcha persistan sin necesidad de una batería de respaldo.
En el poder-up, the Q64AD reads its stored offset and gain values from EEPROM and begins converting immediately with the calibrated characteristics — a practical benefit for installations where battery replacement schedules are difficult to maintain, o cuando el módulo pueda apagarse y reiniciarse repetidamente durante el mantenimiento de la máquina.
A 80 μs por canal activo, el Q64AD convierte rápidamente un escaneo completo de cuatro canales se completa en 320 μs, refrescando los cuatro valores de memoria búfer antes de que termine el ciclo de escaneo típico de la serie Q.
Esta velocidad permite al Q64AD rastrear variables de proceso relativamente rápidas en tiempo real y alimentar al programa de la CPU con mediciones actuales en cada escaneo.
Para las aplicaciones en las que la señal analógica contenga ruido eléctrico que produzca un temblor de medición visible, los cables de sensores que corran cerca de equipos de alta potencia, los cables sin blindaje cerca de los VFD,o fuentes de señal intrínsecamente ruidosas la función de mediación digital del Q64AD suaviza el valor reportado.
El promedio se puede establecer para cada canal individualmente,seleccionando un promedio basado en el tiempo (promedio en un número especificado de milisegundos) o un promedio basado en el conteo (promedio en un número especificado de conversiones).
El valor promedio es lo que la CPU lee de la memoria de búfer; el módulo continúa convirtiendo a 80 μs internamente y acumula muestras para el cálculo promedio.Esto elimina el ruido sin ralentizar el hardware de conversión fundamental.
The Q64AD communicates with the CPU through buffer memory — a dedicated memory area inside the module accessed by the CPU using the FROM/TO instructions (or the intelligent function module direct access device in GX Works2 structured programs).
Las áreas clave de memoria búfer son: valor de salida digital CH□ (el resultado de conversión A/D actual para cada canal), medición CH□ habilitar/desactivar, valores de desplazamiento/ganancia CH□ y registros de estado de error.
La CPU lee el valor digital convertido del canal desde su dirección de memoria de búfer en el programa de escalera, generalmente almacenándolo en un registro de datos para su posterior procesamiento escala a unidades de ingeniería,comparación con puntos de referencia, uso en bucles PID o registro en un registrador de datos.
La conversión se realiza de forma continua dentro del Q64AD independientemente de si la CPU lee la memoria búfer o no.la memoria de búfer simplemente mantiene el resultado de conversión más recientemente completado hasta que sea sobrescrito por la siguiente conversión.
P1: El Q64AD ocupa 16 puntos de E/S. ¿Esto afecta el número de E/S discretos disponibles de la CPU de la serie Q?
Sí. Los módulos de funciones inteligentes como el Q64AD ocupan un número definido de puntos de E/S en el mapa de E/S de la CPU, aunque no son módulos de entrada o salida discretos.
The 16-point allocation is used for the module's own data exchange signals — operating condition signals and control signals — but these 16 points do not correspond to physical input or output terminals.
Los valores analógicos convertidos reales se leen a través de instrucciones FROM que acceden a la memoria de búfer del módulo, no a través del mapa de E/S.
La asignación de 16 puntos de E/S debe tenerse en cuenta en el número total de puntos de E/S del sistema, ya que cada unidad base de la serie Q tiene una capacidad máxima de puntos de E/S definida.
P2: ¿Qué sucede si el voltaje de entrada excede el máximo nominal ± 15 V? ¿Se dañará el módulo?
Los circuitos de entrada del Q64AD incluyen protección contra voltajes de entrada de hasta ± 15 V para las entradas de voltaje y ± 30 mA para las entradas de corriente.
Las señales dentro de estos límites no dañarán el módulo.o equipos de conmutación cercanos pueden causar errores de conversión durante el evento transitorio, pero no deben dañar el hardware si el exceso es breve y dentro de las calificaciones máximas absolutas.
Los voltajes sostenidos significativamente por encima de estos niveles, o la conexión directa de la red de CA a los terminales de entrada, dañarían los circuitos de entrada.
El aislamiento del fotoacoplador protege el plano trasero y la CPU de daños incluso si el circuito de entrada analógico está comprometido.
P3: ¿Se puede calibrar el módulo Q64AD en el campo, y cómo se hace?
Los valores de desplazamiento y ganancia del Q64AD se pueden ajustar en el campo a través de la configuración del interruptor del módulo de función inteligente y el modo de configuración de desplazamiento/ganancia soportado por GX Configurator-AD.
En el modo de ajuste de desplazamiento/ganancia (activado mediante la escritura en la memoria de búfer), the engineer applies known reference voltages or currents to the input terminal and writes the corresponding target digital value to the module — the module calculates the correction factor and stores it in EEPROM.
Este procedimiento permite que la conversión del Q64AD se ajuste a las características específicas de los sensores conectados, corregir la variación de sensor a sensor, caída de voltaje del cable,o ligeras diferencias en el voltaje de referencia de la instalación.
P4: ¿Cuántos módulos Q64AD se pueden instalar en un solo sistema de la serie Q?
El número de módulos Q64AD no está limitado por el tipo de módulo en sí, sino por la capacidad total de los puntos de E/S y el número de ranuras de la unidad base.
Un sistema estándar de la serie Q admite hasta 64 ranuras en múltiples unidades base conectadas a través de cables de base de extensión.
Cada Q64AD ocupa una ranura (27,4 mm de ancho) y 16 puntos de E/S.
Un sistema con 64 ranuras admite teóricamente 64 módulos Q64AD, proporcionando 256 canales de entrada analógicos aunque en la práctica, los presupuestos de energía del sistema, las configuraciones de la unidad base,y la mezcla con otros tipos de módulos determinará el recuento real.
P5: ¿El Q64AD admite promedios por canal individual, o se aplica promedios a todos los canales simultáneamente?
El promedio es configurable por canal individual.
Cada canal tiene su propia configuración de activación/desactivación de promedios y de promedios en la memoria búfer. El canal 1 puede tener un promedio basado en el tiempo de 50 ms habilitado mientras que el canal 2 se ejecuta sin promedios.canal 3 utiliza un promedio basado en el recuento de 10 muestras, y el canal 4 tampoco es promedio.
Esta independencia por canal permite optimizar el módulo para las características de cada señal sin comprometer la capacidad de respuesta de los canales de cambio más rápido.
![]()
