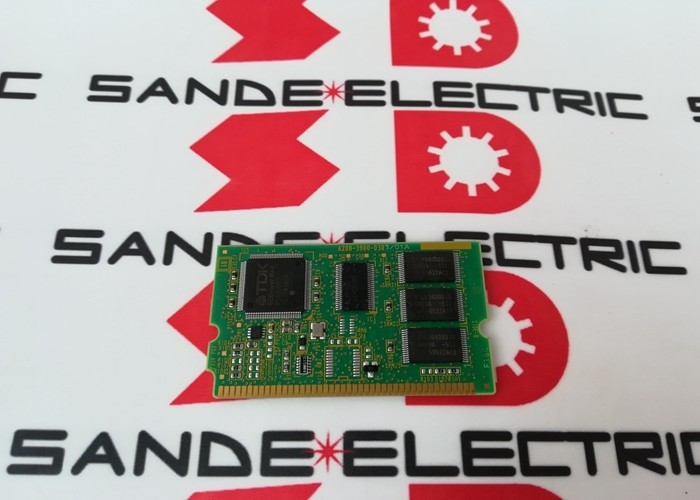

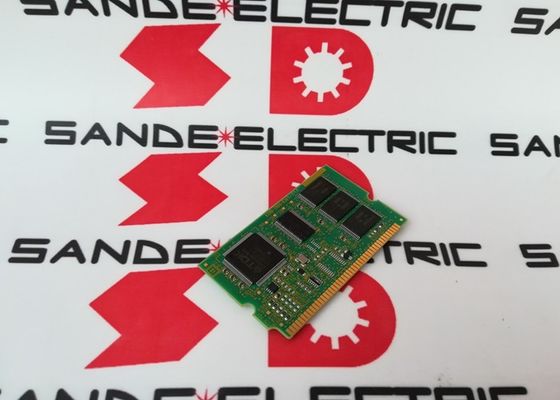

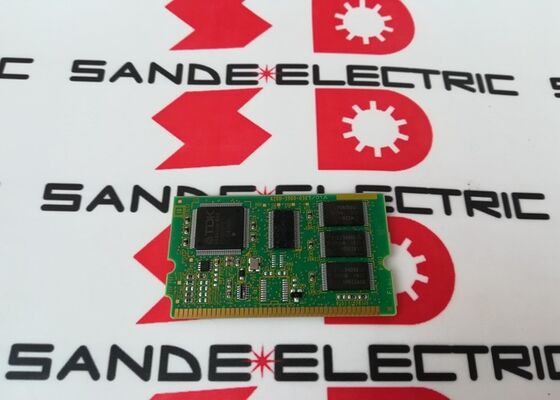

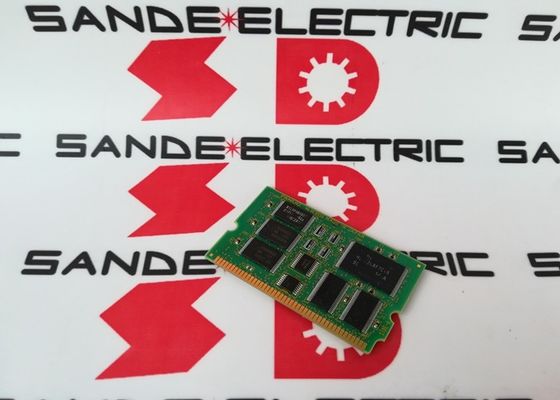

La nueva placa de PCB de Fanuc A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303 FANUC FROM / SRAM Módulo de memoria Flash ROM y SRAM Combinado / Tarjeta de memoria CNC / Serie A20B-3900

FROM + SRAM ¢ Dos tecnologías de memoria, un módulo

El A20B-3900-0303 combina dos tipos de memoria fundamentalmente diferentes en un solo módulo enchufable:

Desde (memoria flash de sólo lectura):Una memoria no volátil que retiene su contenido permanentemente sin necesidad de energía o batería de respaldo.Programa de la escalera de las PMCEste contenido sobrevive a los ciclos de alimentación y las fallas de la batería sin pérdida.La actualización de FROM requiere una operación de escritura deliberada utilizando el cargador de software de arranque de FANUC.

La memoria de acceso aleatorio estático (SRAM):Memoria volátil de alta velocidad utilizada para los datos operativos durante la ejecución CNC, tablas de desplazamiento de herramientas, sistemas de coordenadas de trabajo, variables macro y otros datos a los que se accede con frecuencia.A diferencia de los módulos de RAM CMOS utilizados en las generaciones anteriores de CNC, la SRAM en los módulos A20B-3900 no requiere de una batería de respaldo, ya que el FROM del CNC ya almacena los datos de configuración primaria.

Información clave sobre el producto

De qué se almacena

La sección FROM de la A20B-3900-0303 contiene:

Software del sistema CNC:El núcleo operativo CNC de FANUC, el software en tiempo real que gestiona la interpolación de ejes, la ejecución de PMC, la visualización del operador y todas las funciones CNC.Este software es suministrado por FANUC y no puede ser modificado por el usuario final.

Software de opción:Funciones de opción de CNC con licencia (por ejemplo, control avanzado de contorno, control de IA, toque rígido,programación de conversación) ?? almacenados en FROM como módulos de software separados que están activos cuando se registra la licencia de opción correspondiente.

Programa de la escalera de las PMC:La lógica de secuencia de PLC de la máquina herramienta, que gestiona los cambios de herramienta, el refrigerante, los bloqueos de puertas y toda la automatización de la máquina.

Los programas macroprogramas (O9000­O9999):Programas de macro personalizados y definiciones de ciclo enlatados instalados a nivel de la máquina, conservados en FROM para una persistencia fiable.

Escenarios de aplicación

Falla del módulo FROM:Un FANUC CNC desarrolla fallas de arranque del sistema, errores aleatorios de suma de comprobación FROM o síntomas de corrupción del software.El reemplazo requiere una recarga completa FROM seguida por el parámetro y el programa restaurar de la copia de seguridad.

Reconstrucción del sistema CNC:Una unidad de control CNC de FANUC se reconstruye con un nuevo hardware de memoria.y los programas se cargan desde el conjunto completo de copia de seguridad de la máquina.

Preguntas frecuentes

P1: ¿Por qué todos los archivos, parámetros y programas FROM deben recargarse después de reemplazar A20B-3900-0303?

La sección FROM del módulo almacena el software del sistema CNC y la escalera PMC estos no se almacenan en ningún otro lugar en la unidad de control CNC. La sección SRAM contiene datos operativos.Una nueva o reemplazo A20B-3900-0303 comienza en blanco tanto FROM y SRAM están vacíos. Sin cargar los archivos FROM, el CNC no puede arrancar. Sin restaurar los parámetros y programas, el CNC no puede funcionar correctamente incluso después de la carga FROM.La copia de seguridad verificada de todos estos conjuntos de datos es esencial antes de cualquier reemplazo del módulo FROM..

P2: ¿Qué herramientas de copia de seguridad se necesitan para guardar y restaurar los datos A20B-3900-0303?

Los archivos FROM se respaldan con la pantalla BOOT de FANUC o el cargador de software CNC normalmente a un PC a través de una tarjeta Ethernet o CF.Los parámetros y los programas se respaldan a través de la pantalla de configuración del sistema de CNC utilizando RS-232 en seriepara sistemas de la serie 30i/31i/32i (las plataformas objetivo para los módulos A20B-3900-030x),La comunicación FANUC FOCAS2 basada en Ethernet proporciona el método de copia de seguridad de grandes volúmenes de datos más fiable.

P3: ¿Es el A20B-3900-0303 intercambiable con el A20B-3900-0298 (32MB FROM / 2MB SRAM)?

Las diferentes variantes de la familia A20B-3900-030x tienen diferentes capacidades de SRAM y pueden servir diferentes configuraciones de opciones CNC.La especificación de hardware de CNC define qué variante del módulo FROM/SRAM es correcta Confirme el número de pieza requerido en la etiqueta del módulo instalado y en la documentación de hardware FANUC aplicable.

P4: ¿Qué significa "Requerido intercambio de núcleo" para A20B-3900-0303?

El cambio de núcleo significa que la política de reemplazo del proveedor exige la devolución del módulo antiguo al comprar uno de reemplazo ̇ el módulo (núcleo) devuelto es renovado y devuelto a stock.Esta política es común para los módulos de memoria FANUCEl requisito técnico por parte del usuario es garantizar que el viejo módulo esté disponible para el intercambio de devolución como condición de la transacción.

P5: Si el CNC arranca con éxito pero da errores de parámetros, ¿ha fallado el A20B-3900-0303?

No necesariamente. Un arranque exitoso con errores de parámetros indica que la sección FROM (que contiene software del sistema) es funcional, pero la sección de parámetros/datos ha sido dañada o borrada.Esto puede suceder después de: un reemplazo del módulo FROM (los parámetros aún no se han recargado), un evento de pérdida de memoria relacionado con la batería (si corresponde al tipo de módulo específico) o una limpieza manual de la memoria.Cargar los parámetros correctos de la copia de seguridad antes de concluir que el módulo ha fallado.
