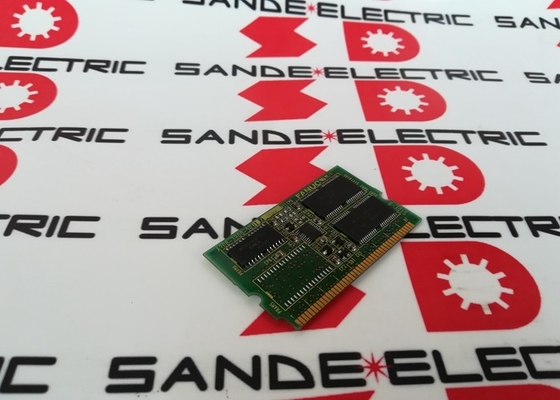

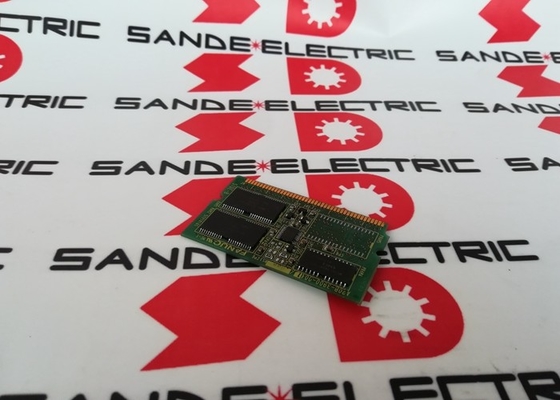

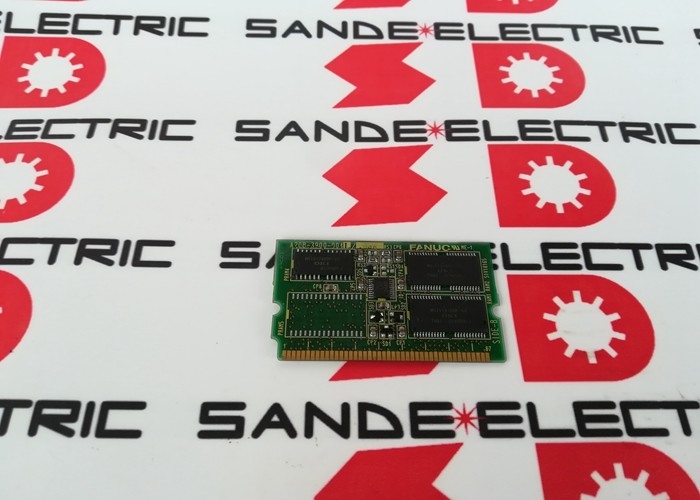

USED Fanuc A20B-3900-0041 Tarjeta de memoria Placa de circuito A20B39000041 A2OB-39OO-OO41

A20B-3900-0041 ∙ FANUC i-Series 8MB DRAM Modulo de memoria ∙ 16i / 18i / 20i / 21i / DIMM Plug-In / Serie A20B-3900

A20B-3900 Modulos de memoria enchufables para el CNC de la serie i

La serie A20B-3900 es la familia de módulos de memoria enchufable de FANUC para la plataforma CNC de la serie i.Estas tarjetas compactas de formato DIMM agregan recursos de memoria específicos a la CPU y la arquitectura de memoria de la tarjeta principal CNC:

Desde los módulos:Los módulos de memoria flash ROM que almacenan el software del sistema y los programas de opción.

Modulos de memoria DRAM:RAM dinámica que proporciona memoria de trabajo adicional para el procesador CNC.

Estos módulos se conectan directamente a la placa principal de CNC, pequeñas placas autónomas que se deslizan en posiciones de conector definidas junto con la tarjeta de la CPU y otros módulos funcionales.

Especificaciones clave

A20B-8100-0135 Configuración ️ Donde se encuentra este módulo

Fixtech.com confirma que el A20B-3900-0041 se combina con la tarjeta de CPU A20B-3300-0050 en la placa principal A20B-8100-0135. La configuración completa A20B-8100-0135 (FANUC 18i-A LCD Mounted Main PCB) incluye:

La notación entre paréntesis "A20B-3300-0050 ((A20B-3900-0041) " indica que el módulo DRAM se conecta o se empareja directamente con la tarjeta de la CPU. Los dos trabajan juntos como la unidad de procesador y memoria del CNC.

Escenarios de aplicación

Fallo de la DRAM de la serie i:Un FANUC 18i-A CNC desarrolla alarmas de error de memoria o no puede arrancar por un fallo de POST (Power-On Self Test) atribuible a una DRAM defectuosa.El arranque CNC se completa normalmente.

Expansión o actualización de la memoria CNC:El A20B-3900-0041 se reemplaza junto con los módulos FROM para restaurar la memoria conocida al controlador CNC.

Preguntas frecuentes

P1: ¿Es el A20B-3900-0041 un módulo DRAM o un módulo FROM?

"Módulo de memoria DRAM Dimm / 8 MB de memoria para los controles Fanuc 16i, 18i, 20i y 21i". Este es un módulo DRAM (memoria de trabajo volátil) no un módulo FROM (Flash ROM no volátil).El A20B-3900-0014 es el módulo FROM separado para una plataforma similar de la serie i..

P2: ¿La sustitución de A20B-3900-0041 afecta a los parámetros o programas CNC almacenados?

No. Como DRAM, el A20B-3900-0041 es volátil, pierde su contenido cada vez que se apaga la energía CNC. Los parámetros y programas CNC se almacenan en SRAM (módulo separado) o FROM con respaldo de batería.La sustitución del módulo DRAM no afecta a los datos CNC persistentes.

P3: ¿Se puede probar A20B-3900-0041 en banco antes de su instalación?

Al igual que cualquier dispositivo DRAM, el A20B-3900-0041 requiere un sistema host para probar que necesita la dirección, los datos y las señales de control de la tarjeta de CPU para ser ejercidas.

P4: ¿Qué síntomas de fallo indican que A20B-3900-0041 es el fallo?

Fallo de CNC para completar el POST (autotest de encendido), alarmas de error de paridad de memoria,o reinicios aleatorios de CNC que se correlacionan con la temperatura de funcionamiento de CNC (células DRAM calientes que fallan bajo tensión térmica) todos indican que el módulo DRAM es sospechoso. La prueba de memoria POST del CNC ejerce específicamente la DRAM al arranque ∙ una alarma de error de memoria POST apunta directamente al módulo DRAM.
