FCA65V-P1 usado Mitsubishi Sistema de acogida FCA65VP1

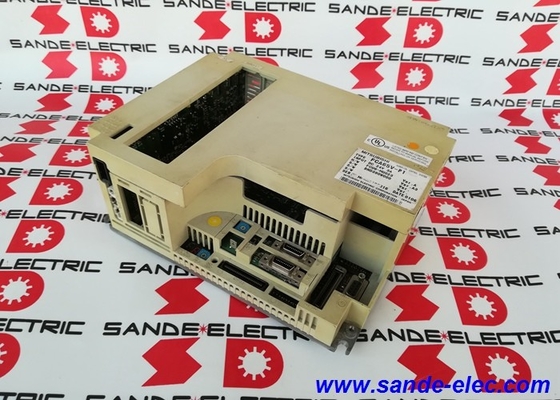

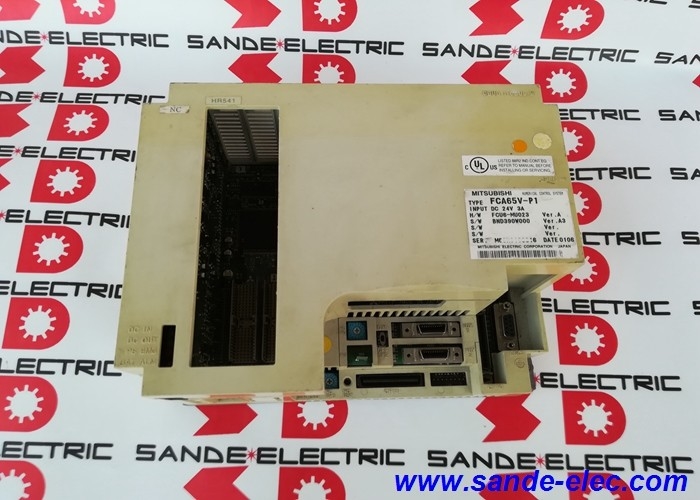

FCA65V-P1 ∙ ∙ Mitsubishi MELDAS 65V CNC System Host Board ∙ PCB de host principal / Unidad de control MELDAS M65V / Repuesto de CNC heredado

MELDAS 65V El sistema CNC que sirve el FCA65V-P1

El MELDAS 65V (M65V) fue parte de la familia de controladores CNC MELDAS Serie 60 de Mitsubishi Electric, una generación que también incluía el M64, M64A, M65 y M66.La serie MELDAS 60 se utilizó en centros de mecanizado y tornos en una amplia gama de fabricantes de máquinas herramienta, incluido Mazak (donde los controles MELDAS aparecieron en configuraciones MAZATROL), DMG Mori, Ciudadano, y muchos otros.

Dentro de cada unidad CNC MELDAS, la placa de sistema es el conjunto central de procesamiento.Coordina el control del eje del servo y del eje del huso a través de la red de comunicación óptica, maneja el bus interno a las placas auxiliares y unidades de E/S, y mantiene la interfaz del operador a través de la conexión de visualización.Un sistema fallido placa de host generalmente produce un fallo completo de la unidad NC la máquina se detiene y no se reinicia independientemente de la salud de otros componentes, porque el tablero de acogida es de lo que todo lo demás depende.

La designación "65V" en el número de la pieza identifica específicamente a la placa como el host para la variante MELDAS 65V CNC.El M65V y el M65 son sistemas CNC relacionados pero distintos, incorporando mejoras a la arquitectura de servocomunicación sobre el M65 estándar.El FCA65V-P1 está adaptado a la variante de 65V; sustituir la placa de host por una variante MELDAS diferente (M65, M64, M66) no sería funcionalmente compatible.

Especificaciones clave

Función en un sistema MELDAS de 65 V

Un sistema CNC MELDAS de 65 V consta de varias placas y unidades interconectadas:

• El sistema de acogida (FCA65V-P1):La CPU principal y el conjunto de control del programa esta unidad
• Las placas de servoeje:Control del eje para cada eje NC que se comunique vía SSCNET óptica
• Las placas de E/S y las unidades de E/S de base:Las señales de la interfaz de la máquina (interruptores de límite, cambios de herramientas, líquido de refrigeración)
• Unidad de alimentación:Potencia interna de 24 VDC
• Display y teclado:Conexión del panel del operador

Cuando el sistema host falla, todo el sistema se detiene porque la ejecución del programa y la coordinación entre los consejos se originan en este consejo.El reemplazo requiere la pieza de correspondencia exacta MELDAS 65V. almacena los parámetros específicos del sistema y se comunica con otras placas utilizando el protocolo MELDAS 65V establecido..

Escenarios de aplicación

Centro de mecanizado con mando MELDAS M65V:Un centro de mecanizado de varios ejes que utiliza una unidad NC MELDAS M65V desarrolla una falla del sistema de host.La sustitución del FCA65V-P1 y la recarga de los parámetros NC (a partir de medios de copia de seguridad o documentación de copia de seguridad de la máquina) devuelven la máquina a servicio..

Torno con mando del eje y del eje MELDAS M65V:Similar a lo anterior, el fallo de la placa host detiene el NC. El reemplazo del host del sistema, seguido de la restauración de parámetros y la reinicialización del servo, restaura el funcionamiento.

Reservas previstas para las flotas MELDAS M65V:En entornos de producción con múltiples máquinas que ejecutan controles MELDAS M65V, se mantiene un FCA65V-P1 como un repuesto crítico.y tener un reemplazo a mano elimina el tiempo de espera para el abastecimiento.

Preguntas frecuentes

P1: ¿Es el FCA65V-P1 compatible con el MELDAS M65 (sin el V)?

No. El M65 y el M65V son sistemas CNC distintos con diferentes arquitecturas de placas de host.El FCA65V-P1 es específico para el M65V, la designación V indica un diseño de servocomunicación diferente al estándar M65.La sustitución de una placa anfitriona M65 por un sistema M65V (o viceversa) no producirá un sistema funcional.

P2: ¿Qué parámetros deben guardarse antes de sustituir el FCA65V-P1?

Antes de la sustitución, todos los parámetros NC, los parámetros de la máquina, los parámetros de servo y los programas de mecanizado almacenados en la unidad NC deben hacerse copias de seguridad, normalmente en un casete de memoria, copia de seguridad en serie RS-232C,o otro almacenamiento externoLa placa de host de reemplazo normalmente no se inicializa; todos los parámetros deben restablecerse antes de que el sistema pueda funcionar.Este es el paso más crítico en el reemplazo de la placa de acogida. Una máquina sin su respaldo de parámetros no puede ser puesta en marcha sin las especificaciones originales del fabricante de la máquina..

P3: ¿El FCA65V-P1 requiere algún manejo especial?

Sí ¢ Las placas de acogida del sistema MELDAS son dispositivos sensibles a la electrostática (ESD).y envases antiestáticos durante el transporte y el almacenamiento. No toque directamente los pines o componentes de los conectores de la placa.

P4: ¿Qué alarmas en el MELDAS M65V indican una falla de la placa de host?

Alarmas de nivel de sistema MELDAS que indican fallas de la CPU o del host como "Alarma de sistema", "Error de la CPU NC"," o alarmas que impiden la inicialización normal del NC " normalmente apuntan a la placa host o a su memoria asociadaLas alarmas que aparecen antes de que el NC alcance su estado de preparación, en particular aquellas que impiden la inicialización del servo o muestran los códigos de error básicos del sistema, son consistentes con fallos de la placa host.Consulte el manual de alarmas MELDAS 65V para obtener los códigos de alarma específicos pertinentes para la configuración de la máquina instalada..

P5: ¿Qué equipo de programación o de ensayo se requiere para poner en marcha el FCA65V-P1 de reemplazo?

Después de la instalación, the MELDAS system requires parameter restoration using either the NC unit's internal restore function (loading from memory cassette or backup media) or an external PC with MELDASMAGIC or equivalent software via RS-232C. el manual de servicio del fabricante de la máquina herramienta documenta la secuencia de puesta en marcha, el orden de los parámetros, la configuración de los parámetros de servo,inicialización de la posición absoluta que debe seguirse después del reemplazo de la placa de host.
