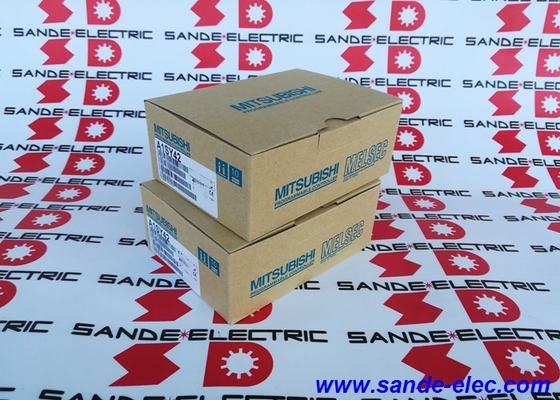

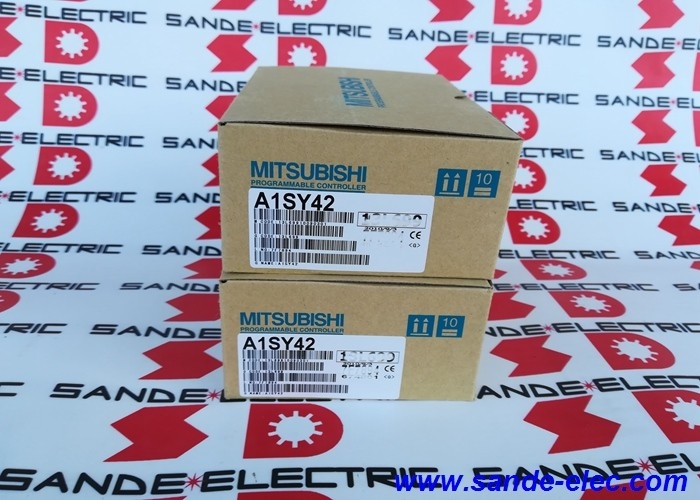

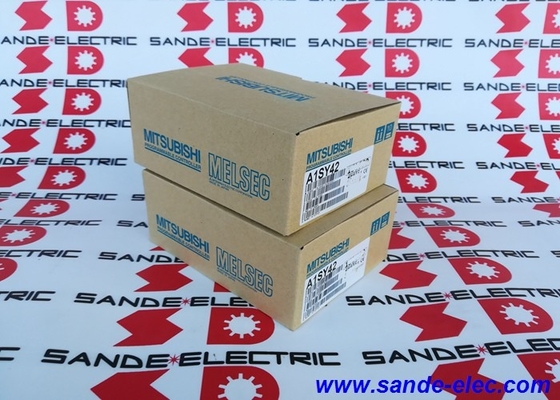

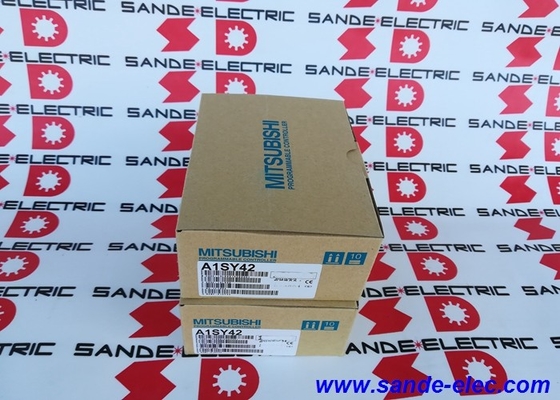

Nuevo y original Mitsubishi PLC A1SY42

Mitsubishi A1SY42 | Salida disipadora de transistor delgada MELSEC-A de 64 puntos: 12/24 VCC / 0,1 A por punto / 1,6 A común / 2 ms / FCN de 40 pines

64 salidas de transistor en una ranura delgada A1S

El A1SY42 proporciona la mayor densidad de puntos de salida de transistor en la serie delgada MELSEC-A A1S: 64 salidas NPN desde una sola ranura de rack. A modo de comparación, el A1SY41 ofrece 32 puntos en el mismo formato de ranura. Cuando un sistema de control debe comandar muchos dispositivos de campo discretos (válvulas solenoides, bobinas de relé, lámparas piloto, habilitaciones de arranque de motor) desde un bastidor MELSEC-A, la densidad de 64 puntos del A1SY42 maximiza la capacidad de salida y minimiza el número de ranuras de bastidor consumidas.

Los 64 canales se conectan a través de un único conector tipo FCN de 40 pines. El cableado de campo pasa a través del conjunto de cables FCN hasta un tablero de terminales separado donde los conductores individuales terminan en terminales de tornillo: el método de cableado estándar en toda la familia de módulos de salida MELSEC-A A1S.

Especificaciones clave

A1SY42 en la familia de módulos de salida MELSEC-A

El A1SY42 maximiza el recuento de canales al nivel de corriente de 0,1 A. Para menos puntos con corriente más alta, se aplican A1SY50 o A1SY60. Esta sesión describió previamente el A1SX41 (entrada digital) y el A1S68DAI (salida analógica) para la misma plataforma A1S; el A1SY42 completa la capacidad de salida digital básica para el mismo bastidor.

Límite de corriente común: 1,6 A por grupo

A 0,1 A por punto, 16 salidas simultáneas completamente cargadas alcanzarían 1,6 A, el límite común. En la práctica, la mayoría de los dispositivos de campo consumen considerablemente menos:

• Bobina de relé de 24 VCC: 30–60 mA → 26 salidas simultáneas completamente cargadas por común
• Piloto de solenoide de 24 VCC: 80–150 mA → 10–20 simultáneos
• Indicador LED de 24 VCC: 20 mA → 64 simultáneos dentro del límite

Para aplicaciones de solenoides densos donde muchos pilotos disparan simultáneamente con alta corriente, verifique la corriente común simultánea total con el límite de 1,6 A.

Escenarios de aplicación

Panel de válvulas denso:64 pilotos de válvulas neumáticas a 24VDC. A 60 mA por válvula, los 64 = 3,84 A en total: distribuir correctamente entre los comunes. Un A1SY42 maneja todas las salidas de válvulas desde una ranura de rack.

Panel indicador de estado de la máquina:64 luces piloto LED a 24 VCC, 20 mA cada una. Todo simultáneo = 1,28 A, dentro del límite. Un módulo controla la visualización completa del estado.

Conducción de relé multizona:64 canales de salida que accionan bobinas de relé de 24 VCC a 30–50 mA cada una. Se utiliza en paneles de control grandes donde las salidas activan relés de campo para cargas de mayor voltaje.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A1SY42 y A1SY42P?

El A1SY42P agrega protección de fusible común para cada grupo de terminales comunes. Un cortocircuito en el cableado de campo en el A1SY42P quema el fusible local de ese grupo común, dejando otros comunes operativos. El A1SY42 no tiene tal protección. En instalaciones donde las fallas del cableado de campo son un problema de mantenimiento, el A1SY42P es la especificación más sólida.

P2: ¿El A1SY42 es compatible con bastidores de tamaño completo de la serie A (A2U, A3U)?

No. El A1SY42 es el formato delgado A1S: solo se adapta a bastidores delgados A1S. Los bastidores de la serie A de tamaño completo utilizan módulos físicamente más grandes. El equivalente de tamaño completo para la salida de transistor de 64 puntos de la serie A es el A2Y42. Confirme el formato del bastidor del hardware instalado antes de realizar el pedido.

P3: ¿Cómo se conecta el cableado de campo al conector FCN de 40 pines?

A través del conjunto de cables FCN: un cable multiconductor con un enchufe FCN de 40 pines en el lado del módulo y una placa de terminales (como A1TBN o compatible) en el lado del campo. El tablero de terminales proporciona terminales de tornillo individuales para cada canal y común. Este método de cableado se detalla en el manual de hardware de MELSEC-A en la sección de instalación A1SY42.

P4: ¿Qué programa dirige el control de las salidas del A1SY42?

Direcciones de dispositivos Y en el área de imagen de salida de la CPU MELSEC-A. La configuración de hardware de GX Developer o GX Works2 (para el tipo de CPU AnS/A1S) asigna la dirección Y inicial para cada módulo según la posición de la ranura. Las instrucciones estándar de bobina Y de escalera, SET y RST controlan las salidas en las direcciones asignadas.

P5: ¿Cómo se compara el A1SY42 con el A1SY81 (32 puntos) en términos de selección?

El A1SY81 proporciona 32 salidas a 0,1 A por punto con 2 A por común: más margen de corriente por común que los 1,6 A del A1SY42. El A1SY42 duplica el recuento de puntos a 64 pero a 1,6 A por común. Elija A1SY81 cuando la densidad de corriente simultánea por común sea mayor; elija A1SY42 cuando el número máximo de canales por ranura sea la prioridad y el presupuesto actual común sea manejable.
