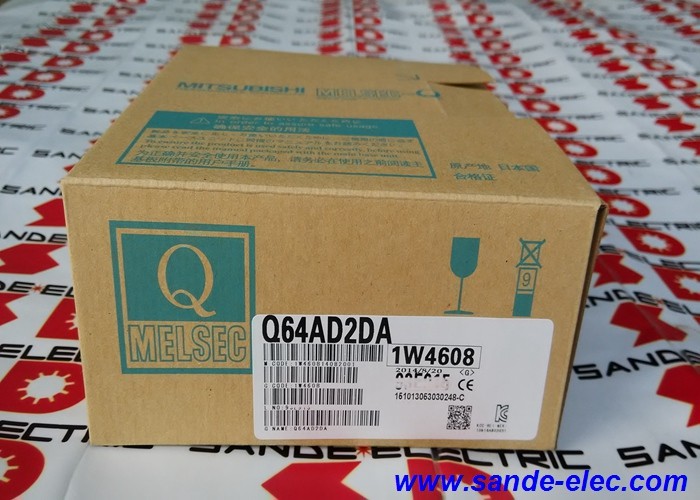

Nuevo Mitsubishi PLC Q64AD2DA Un año de garantía

Mitsubishi Q64AD2DA∙ MELSEC-Q Combinado de entrada y salida analógicas 4 canales de entrada / 2 canales de salida ±10V + 020mA / 500μs / registro / 18-pt Terminal / 27.4mm

4 entradas y 2 salidas en una ranura de 27.4 mm

La mayoría de los módulos analógicos de la serie Q son entradas o salidas puras.El Q64AD2DA combina ambas funciones en una sola ranura cuatro canales de entrada A/D y dos canales de salida D/A coexisten en el mismo móduloPara aplicaciones que requieren ambos tipos de señal analógica en la misma sección de la máquina, esto reduce a la mitad el número de ranuras y simplifica el cableado en comparación con la instalación de módulos Q64AD y Q62DAN separados.

La división es práctica para configuraciones comunes de circuito de control: dos canales de entrada leen señales variables de proceso (presión, temperatura, flujo), un tercero monitorea la retroalimentación de velocidad analógica de una unidad,y el cuarto maneja un transductor de posición, mientras que los dos canales de salida accionan simultáneamente una válvula de control y un punto de ajuste de velocidad variableLos seis canales funcionan a 500 μs, por lo que no hay conversión analógica esperando detrás de otro.

Especificaciones clave

Resolución seleccionable 5 modos de entrada y 4 modos de salida

El Q64AD2DA no está bloqueado a una configuración de resolución única.

0 ¥ 4000:Cubre el rango de 020mA o 010V con 4000 recuentos. Cada recuento representa el 0,25% de la escala completa.

Se aplicará el método siguiente:Intervalo bipolar para señales de ±10 V. El centro del intervalo de voltaje se mapea a cero; los extremos a ±4000.

012000:Rango de recuento extendido.Proporciona pasos de resolución más finos a través del mismo rango de señal física. Útil cuando el programa utiliza el recuento en bruto directamente en cálculos de ingeniería sin escalamiento adicional.

0 ̊16000 / ± 16000:Modo de resolución máxima: divide el rango de entrada completo en 16.000 pasos (o 32.000 pasos sobre el rango bipolar), minimizando el error de cuantización para la medición de precisión.

Los canales de salida se seleccionan entre 0?? 4000, ± 4000, 0?? 12000 o ± 16000 la misma lógica se aplica.

Escenarios de aplicación

Control de proceso en circuito cerrado:Dos canales de entrada leen los transmisores de presión y temperatura (420mA). Un canal de salida conduce una válvula de control (010V).El Q64AD2DA maneja la cadena completa de señal de medición a control sin módulos de entrada y salida separados.

Control de la máquina con varios sensores:Cuatro entradas variables de proceso (fuerza, desplazamiento, presión, temperatura) en un módulo.

Regulación de la velocidad con retroalimentación:El canal de salida proporciona una referencia de velocidad analógica de ± 10 V a un servoamplificador. El canal de entrada lee la señal de velocidad real de la salida analógica de la unidad para la verificación de circuito cerrado.

Preguntas frecuentes

P1: ¿Se puede utilizar el Q64AD2DA tanto en sistemas de la serie Q como en los de la serie QnU?

Sí. El Q64AD2DA es compatible con las unidades base principales de la serie MELSEC-Q y con las CPU de la serie QnU y sus unidades base.y el Q64AD2DA ocupa 16 puntos de E/S en el mapa de E/S de cualquiera de los sistemas.

P2: ¿Se pueden configurar los canales de entrada y los canales de salida de forma independiente para el voltaje o la corriente?

Sí, cada canal selecciona su tipo de señal (voltaje o corriente) de forma independiente a través del cableado de hardware y la configuración de parámetros de software.El canal de entrada 1 se puede ajustar a 0 ∼ 20 mA de corriente mientras que el canal de entrada 2 funciona con un voltaje de ± 10 V, y los dos canales de salida pueden mezclar tipos de manera similar.

P3: ¿Cómo se accede a la función de registro en el programa de la CPU?

La CPU lee el búfer de registro de la memoria de búfer (BFM) del Q64AD2DA utilizando instrucciones FROM.y el estado del registro se definen en la lista de memoria de búfer del manual de usuario Q64AD2DAGX Works2 también proporciona una pantalla gráfica para ver las formas de onda registradas directamente durante las sesiones de diagnóstico en línea.

P4: ¿Cuál es la diferencia entre el Q64AD2DA y el Q68AD2DA?

El Q64AD (la parte "64") tiene 4 canales de entrada y 2 canales de salida en la versión combinada (Q64AD2DA).se especificaría el Q68AD2DA. Elija el Q64AD2DA cuando sean suficientes cuatro canales de entrada; elija el Q68AD2DA para los requisitos de entrada de ocho canales.

P5: ¿Cambia la velocidad de conversión cuando ambas entradas y salidas están activas simultáneamente?

Todos los canales de entrada activos se convierten a sus tasas individuales de 500 μs, y ambos canales de salida también se actualizan a 500 μs por canal.El ciclo de conversión total para los seis canales en el módulo no es un solo escaneo secuencialLa cifra de 500 μs se aplica por canal independientemente del número de canales habilitados.
